教你怎么查照明導線的根數

笑1笑 4天前 | 479閱讀 12 贊

照明回路導線根數怎么確定

一、開關必?cái)嗷鹁€

照明線路進入開關的線應該是火線，其他線不進入開關，也就是我們常說的“斷火不斷零”，那么為什么要斷火線，而不斷零線呢：

1.安全考慮：斷火線不斷零線可以防止在維修或更換電器時，由于零線帶電而引發觸電事故。如果只斷開零線，而火線仍然連接，電器的某些部分可能仍然帶電，存在安全隱患。

2.功能性考慮：斷開火線可以確保電器在開關關閉時完全斷電，避免電器在不使用時仍然消耗電力。如果只斷開零線，電器的某些部分可能仍然有電流通過，導致電器無法完全關閉。

3.規范依據：雖然沒有具體的規范文件，但這種做法是基于電氣安全規程和相關標準。這些規程和標準通常由國家或行業組織制定，旨在確保電氣設備和系統的安全使用。

二、導線根數與管徑的關系

3根穿PVC20的管,4-6根穿PVC25的管，這個設計說明一般都會有說到，我這里提這個的目的是為了告訴大家，導線的根數有變化，管徑也要相應的跟著變化。

三、簡單的線路識別

根數

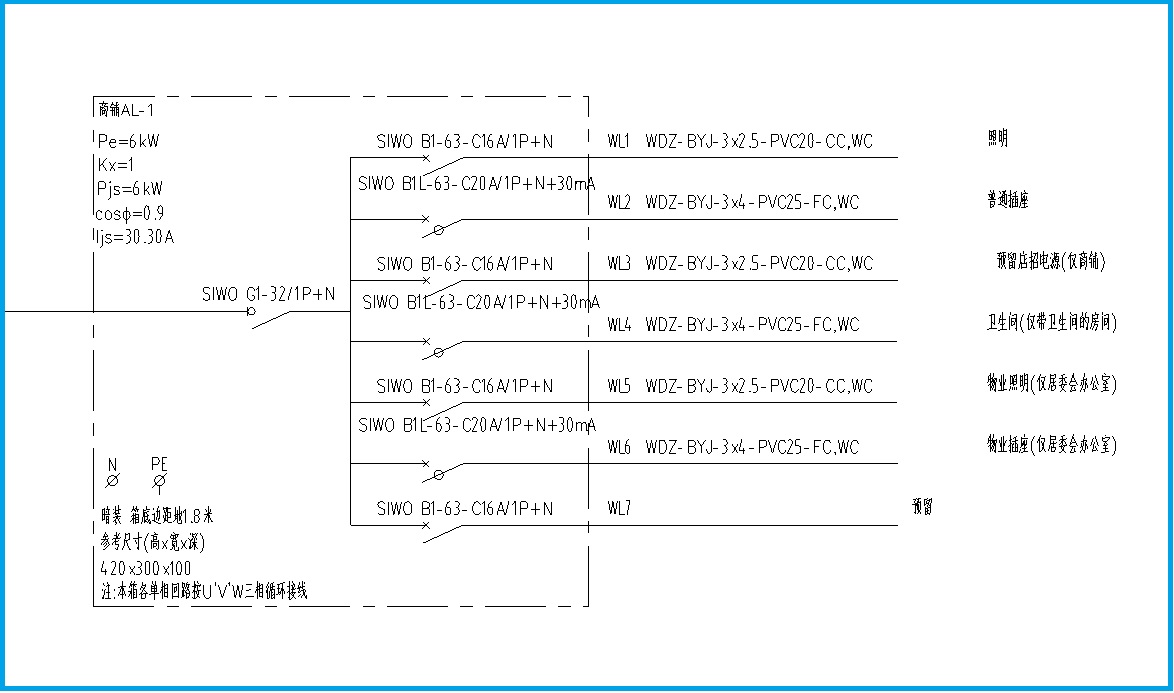

這里我依照上面的系統圖，簡單跟大家說下怎么識別，因?yàn)檫@不是今天的重點。

首先這個虛線框代表的是配電箱，尺寸為420*300*100，暗裝，箱底距地高度1.8m（這些在左下角都有表示）。至于虛線里面這些東西我們可以暫時不考慮，這個不影響你學習電氣造價。WL1-n（有的圖紙也會用別的字母表示）指的是回路編號，這張圖我們可以看到有七個回路。WDZ-BYJ這里你就認為這就是導線的型號就可以了，3*2.5代表3根2.5平方的導線。PVC20表示穿塑料管管徑是20的。CC/WC/FC這些表示管線的布置方式，走棚走墻走地暗敷設。

四、管內布線

（-）、單聯單控開關布線

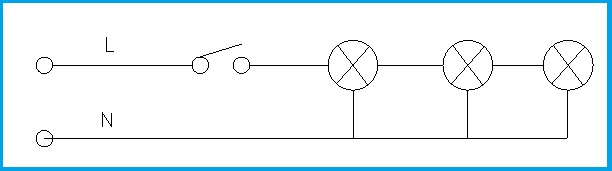

1.原理圖

造價技能

這里簡單說下現在布線基本都是三線制（火線、零線、地線),地線說白了就是把多余的電導入到地下（大地），什么是多余的電，就比如說你用洗衣機，洗衣機的外殼帶電，這個是不需要的，這時候就需要這個地線把這個電導出去。也就是說這個地線只要把設備、燈具連接起來就行。這個不需要什么回路。所以這里面咱們就不單獨表示地線了。

2.實物圖接線

導線

3.單聯單控照明線路根數確定

這里我們用紅線表示火線，藍線表示地線，綠線表示零線。

導線的

這里我們可以看到只要是單控開關，不管控制多少個燈，燈具和燈具之間是并聯的，也就是說永遠都是三根導線。

（二）、單聯雙控開關布線

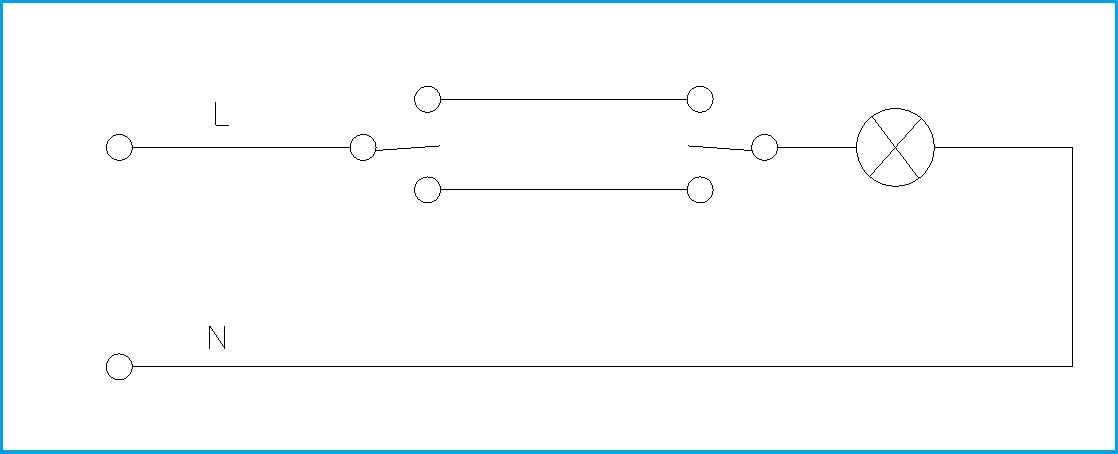

1.原理圖

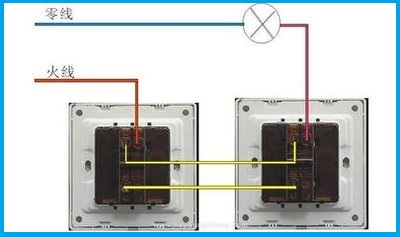

2.實物圖接線

這里我們可以看到是兩個開關之間多了兩根連接線，其他的沒什么區別，這樣一會我們?nèi)タ磮D紙的時候就好弄了。

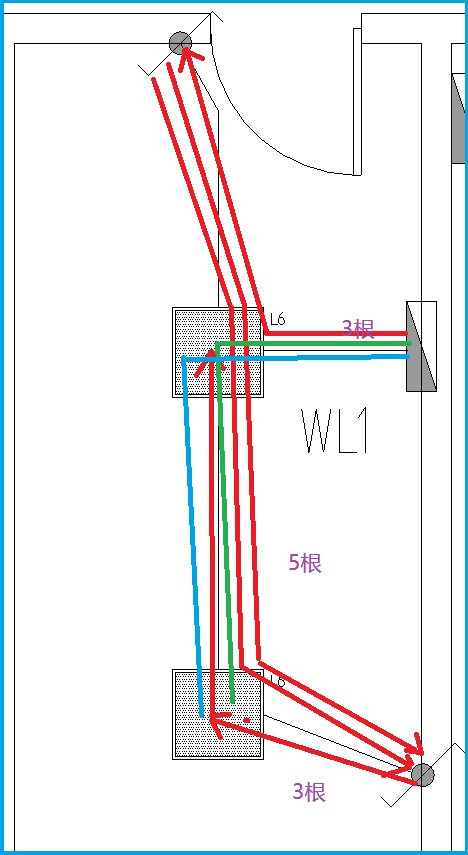

3.單聯雙控照明線路根數的確定

（三）、雙聯雙控開關布線

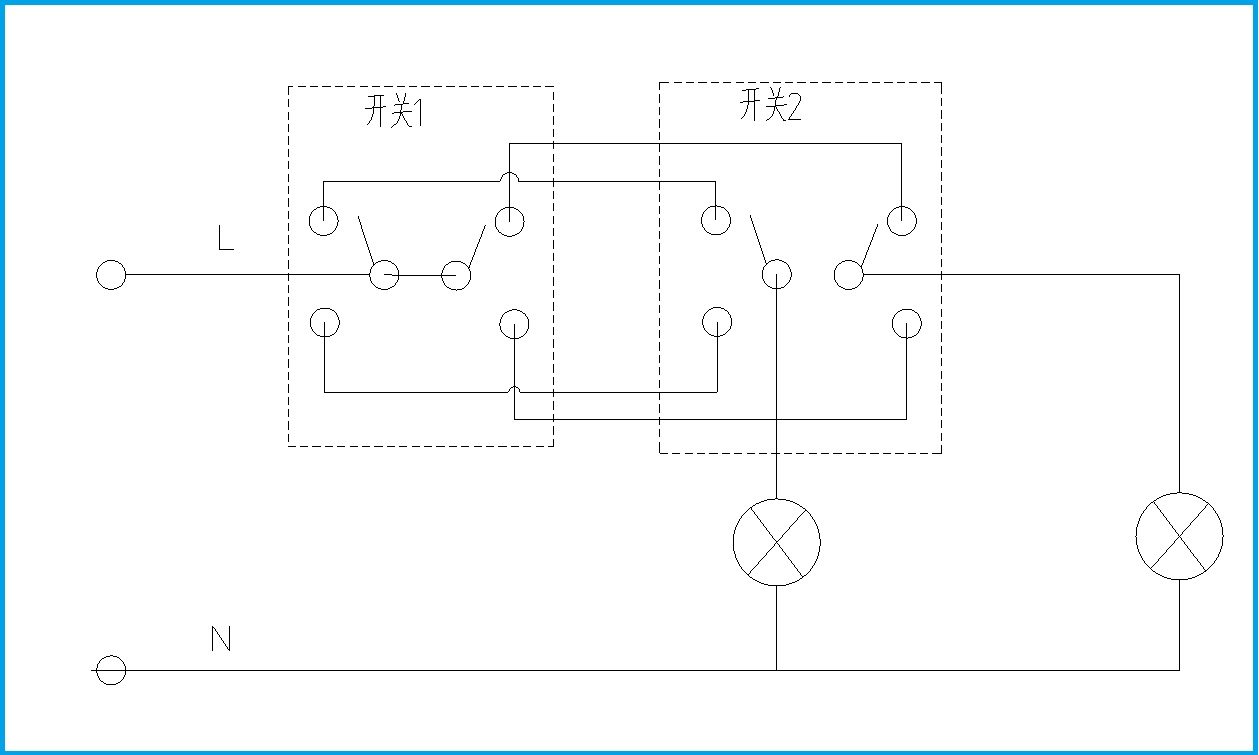

1.原理圖

2.實物圖接線

這里我們可以看到是兩個開關之間多了四根連接線，其他的沒什么區別。

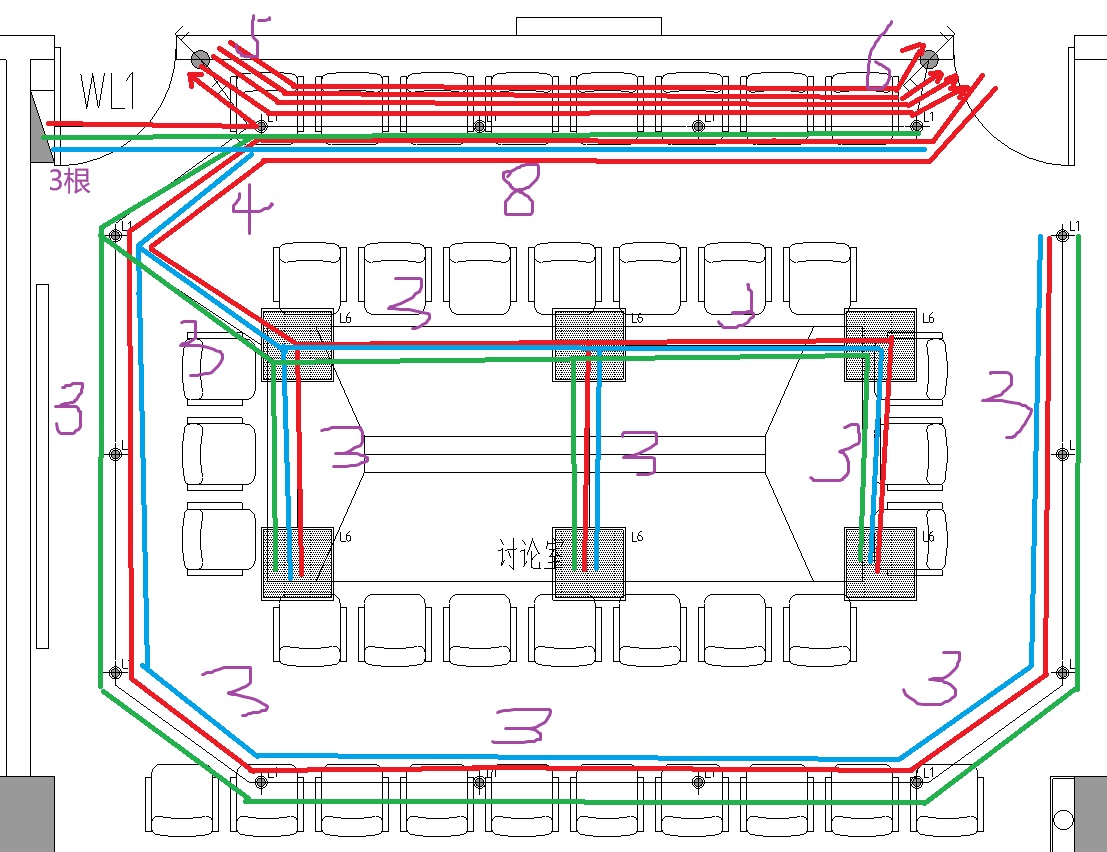

3.雙聯雙控照明線路根數確定

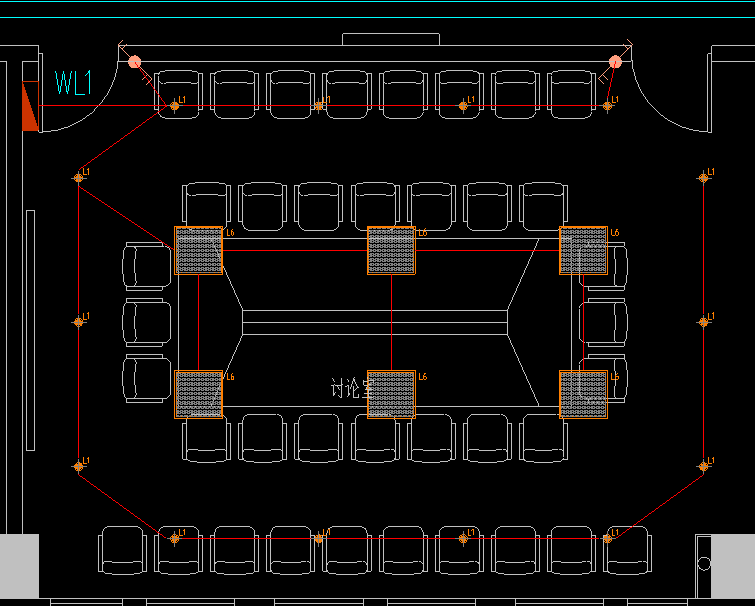

這里為了讓大家更清楚，我把原圖放在后面。

根數

從這個上面我們可以看出來所謂的開關位置的導線根數n+1，k+n+1不是完全正確的。所以我們還是應該先懂原理在識圖就不會犯錯誤了。

這里兩個開關之間的四根導線，實際現場施工的時候一般會在兩個開關之間單獨走一根管，這樣就避免樓板內的管徑變大導致的鋼筋保護層變小或者樓板變厚。

以后我們可能會遇到三聯雙控開關，其實跟這個雙聯雙控道理一樣，只是又增加兩根線而已。

編輯不易，動動您發財?shù)男∈郑c(diǎn)個贊再走。
