過梁端頭外漏,如何查看及修改？

頭像   GTJ2025 2025-01-03 | 1036閱讀 1 贊

過梁端頭外漏,如何查看及修改？

一、規則描述

      在實際工程中，過梁需要布置在砌體墻范圍內，若超出砌體墻范圍或過梁端頭和剪力墻、砌體墻、柱不相交，則為錯誤。

二、查看方式

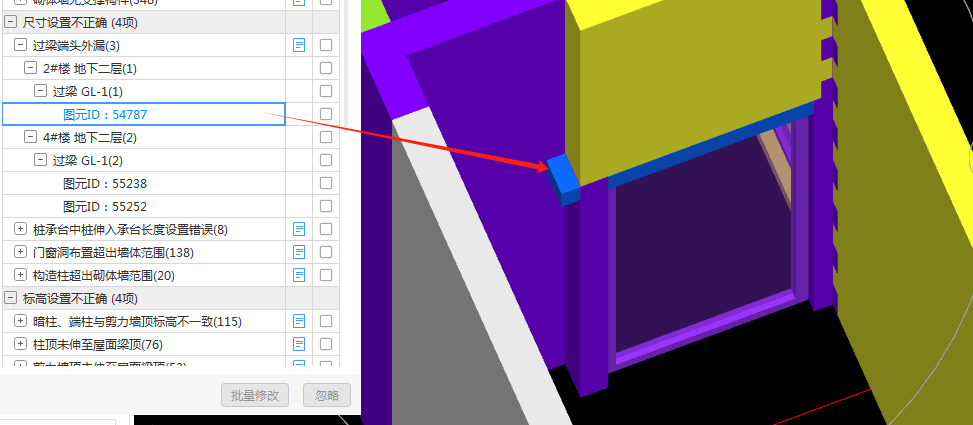

1、定位問題圖元：展開問題列表到圖元層級，雙擊圖元ID定位問題圖元。（圖片示例）

梁端頭

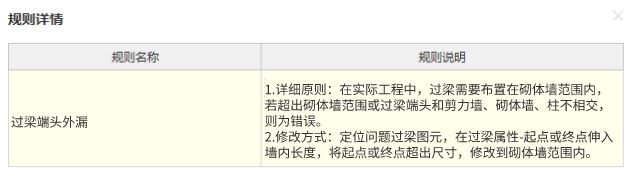

2、查看規則詳情：在問題條目后，點擊規則詳情按鈕軟件應用，查看具體規則原則。

過梁

3、顯示關聯圖元：

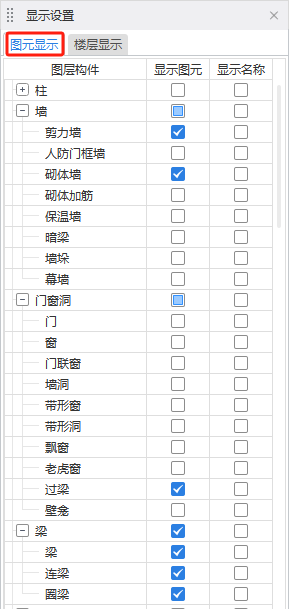

1）在軟件圖層顯示界面，將墻、梁、過梁等構件進行勾選顯示；（圖片示例）

端頭

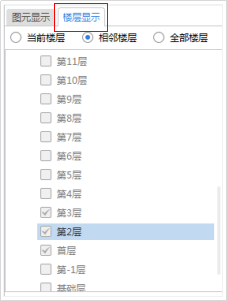

2）在樓層顯示界面，選擇相鄰樓層，將下一層樓層顯示，使用三維顯示建筑行業專業資訊門戶-新干線頭條查看是否有關聯圖元。（圖片示例）

梁端頭

4、顯示選中圖元：若定位圖元周圍，其他圖元較多，可選中當前圖元及與之相交或相切的圖元后（需先將跨圖層選擇按鈕開啟軟件應用），點擊鼠標右鍵-顯示選中圖元進行查看。（查看完成，可再次點擊鼠標右鍵-恢復圖元顯示，將所有圖元恢復顯示）

過梁

三、修改方法

端頭

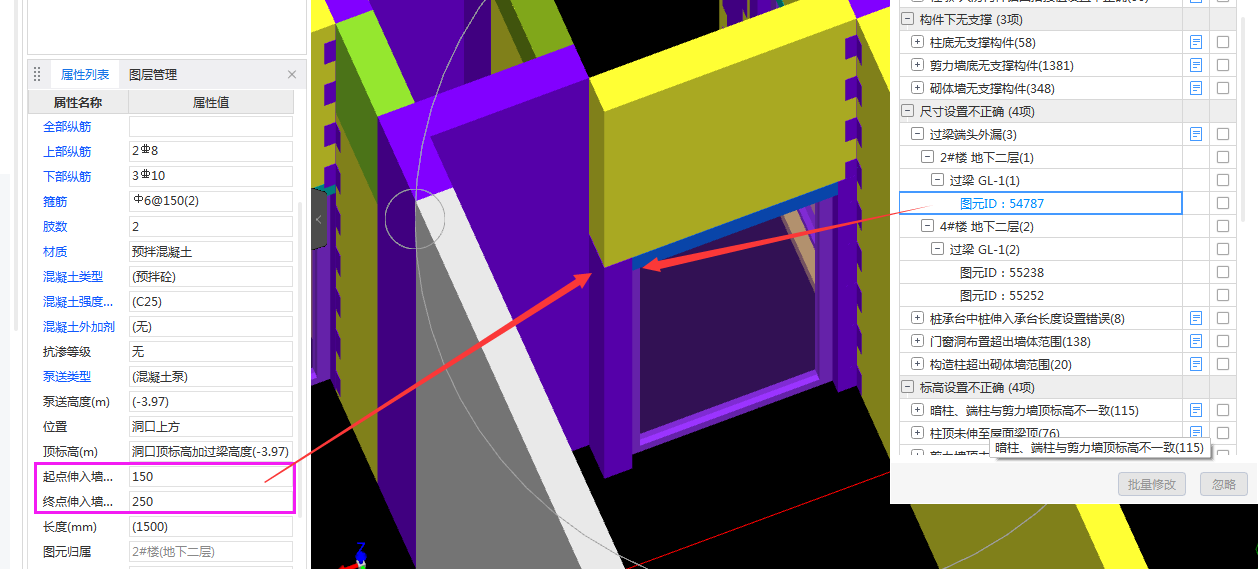

1.調整圖元：定位問題過梁圖元，在過梁屬性-起點或終點伸入墻內長度，將起點或終點超出尺寸，修改到砌體墻范圍內。

建筑行業專業資訊門戶-新干線頭條

四、問題刷新

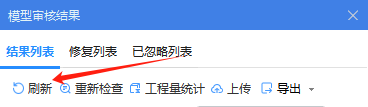

1、刷新：修改完成的問題及圖元，可通過刷新功能，進行所有問題條目更新。

梁端頭

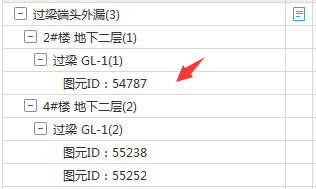

2、刷新選中條目：可選中規則條目、樓層、構件類型、圖元ID行，對所選問題條目進行單獨更新。

軟件應用
