懸挑梁鋼筋相關做法及算量問題

懸挑梁鋼筋相關做法及算量問題

1.1 懸挑梁豎向地震作用問題

對于懸挑梁的縱筋錨固，重點注意提前核實確認是否考慮豎向地震作用（由設計明確），考慮豎向地震力時懸挑梁上部下部縱筋錨固為laE；當懸挑梁支座為框架梁的非框架梁時，下部縱筋做法同次梁在主梁內的錨固做法。

關于是否考慮豎向地震作用的設計規范要求如下：

《抗規》第5.1.1.4中明確指出：8、9度時的大跨度和長懸臂結構及9度時的高層建筑，應計算豎向地震作用。注釋中也明確：8、9度時采用隔震設計的建筑結構，應按有關規定計算豎向地震作用。

條文說明中指出以上情況為什么需要進行豎向地震作用的計算：研究表明，對于較高的高層建筑，其豎向地震作用產生的軸力在結構上部是不可忽略的，故要求9度區高層建筑需考慮豎向地震作用。

關于大跨度和長懸臂結構，根據我國大陸和臺灣地震的經驗，9度和9度以上時，跨度大于18m的屋架、1.5m以上的懸挑陽臺和走廊等震害嚴重甚至倒塌；8度時，跨度大于24m的屋架、2m以上的懸挑陽臺和走廊等震害嚴重。

《高規》中對需要進行豎向地震作用計算的結構做出更加詳細的規定：4.3.2 高層建筑結構的地震作用計算應符合下列規定：1）一般情況下，應至少在結構兩個主軸方向分別計算水平地震作用；有斜交抗側力構件的結構，當相交角度大于15°時，應分別計算各抗側力構件方向的水平地震作用。2）質量與剛度分布明顯不對稱的結構，應計算雙向水平地震作用下的扭轉影響；其他情況，應計算單向水平地震作用下的扭轉影響。3）高層建筑中的大跨度、長懸臂結構，7度（0．15g）、8度抗震設計時應計入豎向地震作用。4）9度抗震設計時應計算豎向地震作用。

條文說明：4.3.2本條除第3款“7度（0.15g）”外，與現行國家標準《建筑抗震設計規范》GB 50011的規定一致。某一方向水平地震作用主要由該方向抗側力構件承擔，如該構件帶有翼緣，尚應包括翼緣作用。有斜交抗側力構件的結構，當交角大于15°時，應考慮斜交構件方向的地震作用計算。對質量和剛度明顯不均勻、不對稱的結構應考慮雙向地震作用下的扭轉影響。

大跨度指跨度大于24m的樓蓋結構、跨度大于8m的轉換結構、懸挑長度大于2m的懸挑結構。大跨度、長懸臂結構應驗算其自身及其支承部位結構的豎向地震效應。除了8、9度外，本次修訂增加了大跨度、長懸臂結構7度（0.15g）時也應計入豎向地震作用的影響。主要原因是：高層建筑由于高度較高，豎向地震作用效應放大比較明顯。

實際施工時，一般項目只需注意長懸臂結構7度（0.15g）的問題即可，一般設計考慮懸挑跨度超過6米時會考慮豎向地震作用。

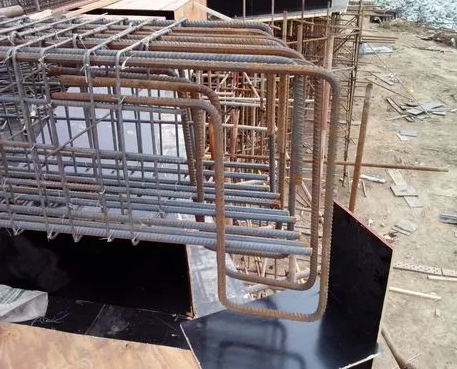

1.2 受扭懸挑梁底筋錨固問題

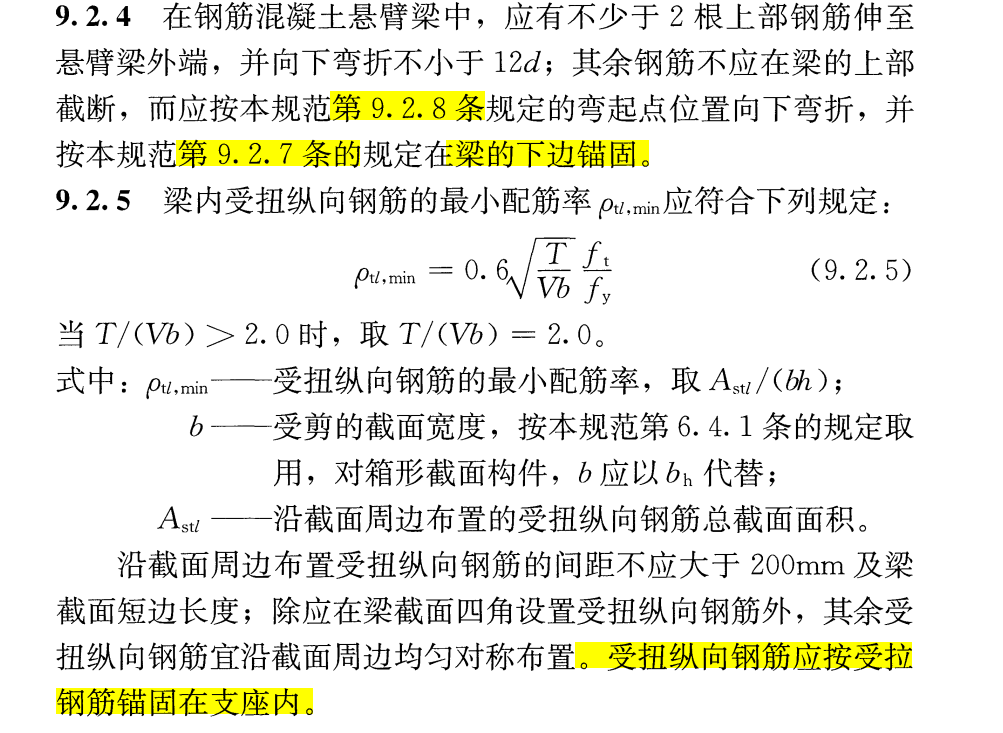

對于懸挑梁受扭力時，抗扭的懸挑主梁、次梁需注意底筋按錨固長度施工及計量（廣聯達默認為15d），下圖為鋼筋砼結構設計規范中的要求。

具體實施時，可以提請?jiān)O(shè)計確認，根據結構梁受扭力的大小及梁底筋配置情況，綜合考慮判斷梁底筋錨固要求。

施工技術

1.3 懸挑梁面筋錨固問題

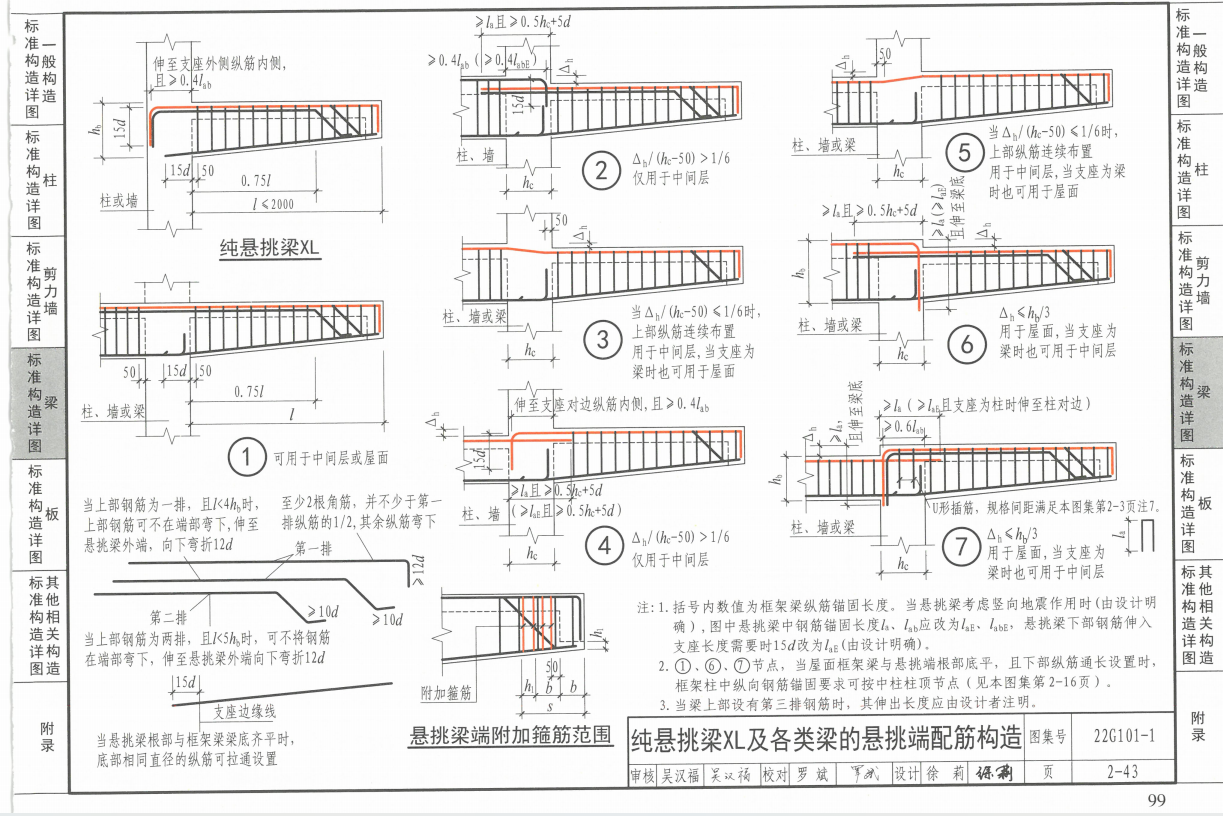

純懸挑梁、懸挑梁與內跨梁存在高差單獨錨固在支座內時，圖集中做法非常明確。當懸挑梁面筋伸入相鄰跨時，圖集中并沒有明確伸入長度，在具體項目設計時也是考慮不一。

如某項目設計要求：懸挑梁（純懸挑梁XL除外）支座上部縱筋伸入相鄰跨的長度，當未注明時，第一排縱筋應伸入支座相鄰跨≥1.2Ln0，且不小于Ln1/3；第二排以下縱筋應伸入支座相鄰跨≥1.0Ln0，且不小于Ln1/4；Ln0為自柱（梁）邊算起的懸挑凈長，Ln1為懸挑支座相鄰跨凈跨長。

如某項目設計要求：懸挑次梁相鄰跨截斷點位置應大于等于懸挑長度。

在具體圖紙中，應特別注意大跨懸挑梁、相鄰跨較小的情況，經常需要將懸挑梁面筋在臨跨拉通、圖紙中對此問題常有疏漏。

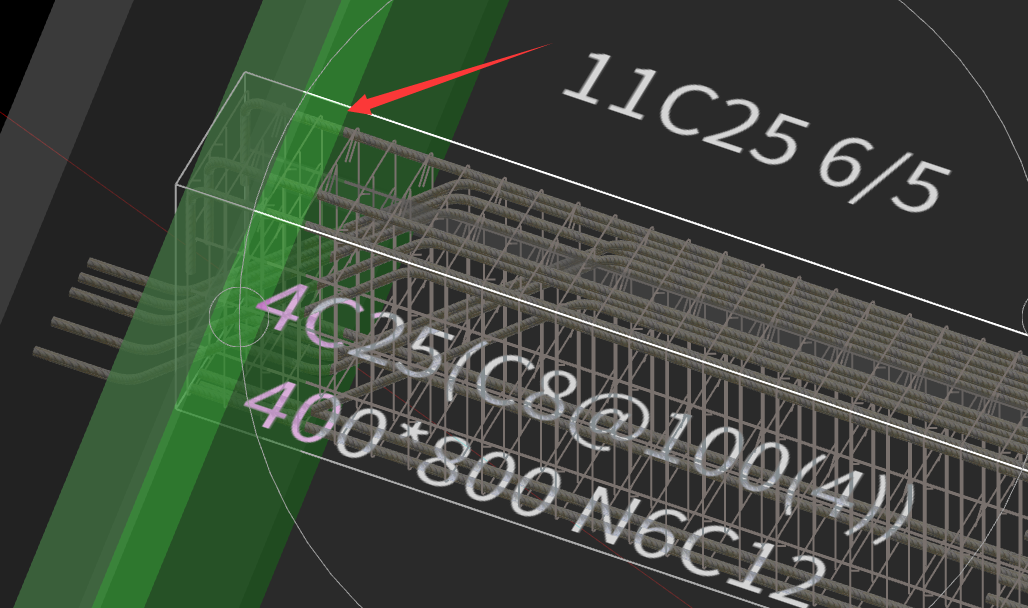

在算量軟件中，默認的是懸挑梁面筋伸入錨固la，需注意進行調整。

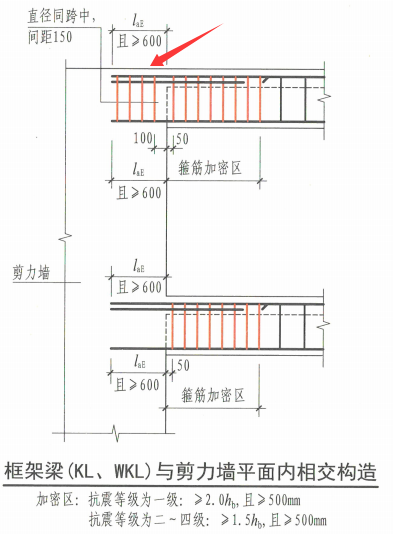

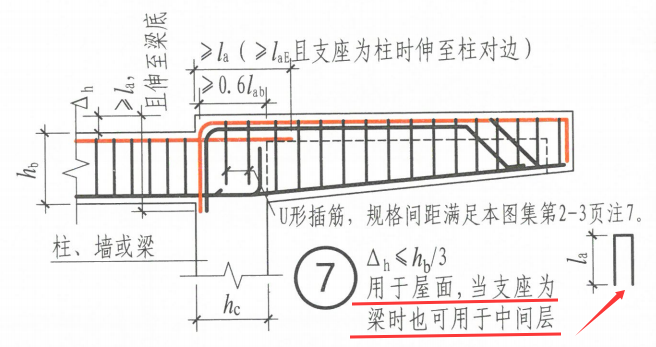

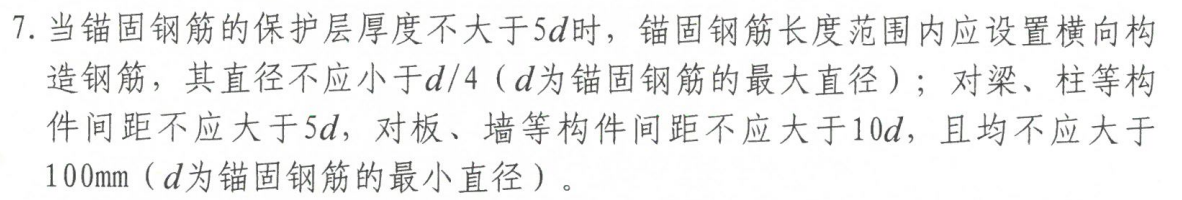

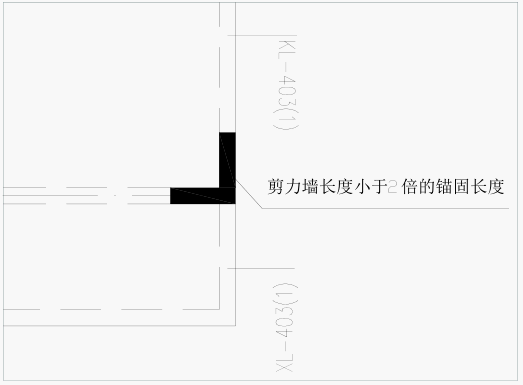

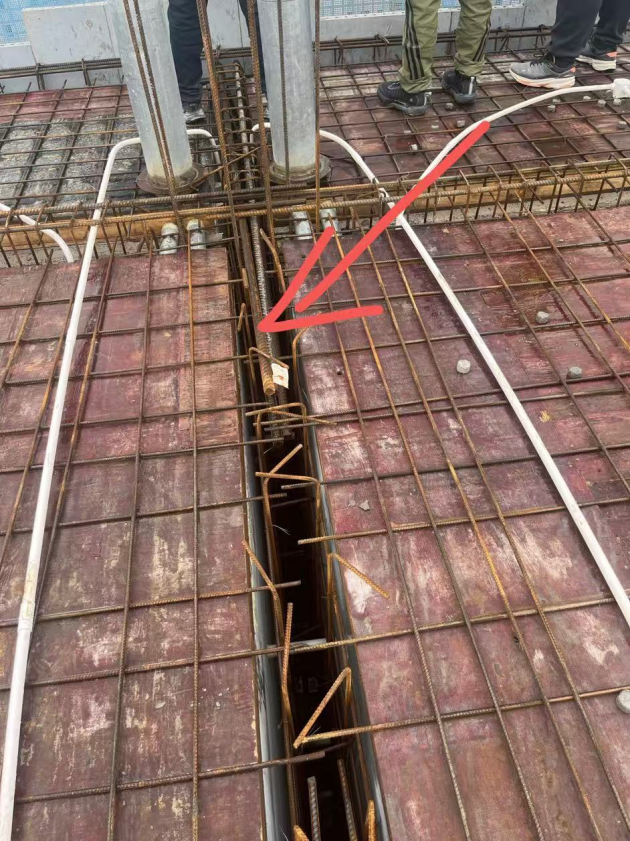

當懸挑梁位于頂層、或支座為結構梁時，需注意應對梁面錨固區進行附加鋼筋加強，以保證錨固區效果。圖集中⑦號節點大樣表達了設置U型插筋加強，遵循的概念是錨固鋼筋的保護層不大于5d、需要設置橫向構造鋼筋。此外，為確保錨固區效果，也可以參照框架梁/連梁的頂層節點，對屋頂層剪力墻平面內連接時，確認錨固區內設置箍筋進行加強；而且，有些設計還要求頂層的懸挑梁面筋需錨入剪力墻1.6laE，以強化錨固效果。

挑梁鋼筋

建筑行業專業資訊門戶-新干線頭條

1.4 懸挑梁主筋彎折及截斷問題

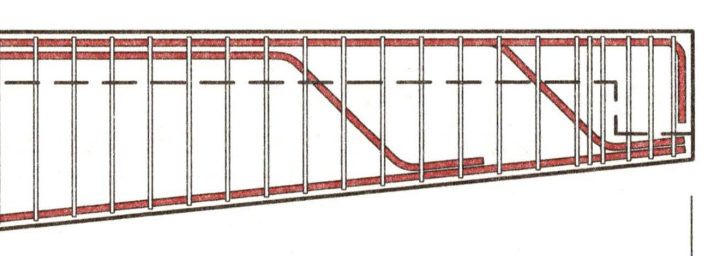

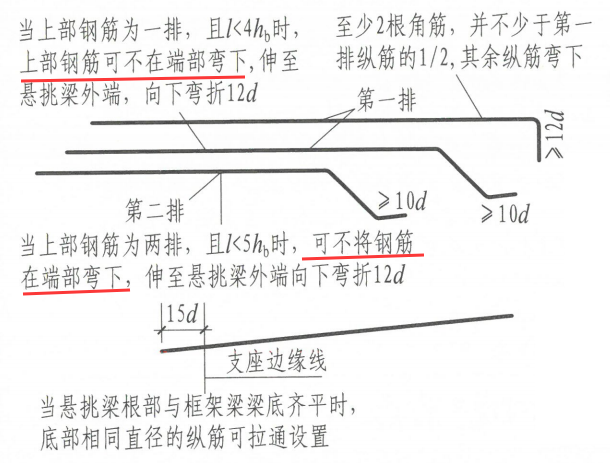

需注意懸挑梁懸挑跨度與相鄰跨梁高h(yuǎn)b滿足一定關系時，面筋可不在端部彎下。在具體項目圖紙說明中，有些對面筋下彎的具體尺寸要求經常與圖集有區別。也有一些圖紙對于面筋明確，滿足一定條件可以直接截斷。

注意圖集中明確，當梁上部設有第三排鋼筋時，其伸出長度應由設計者注明。有些項目設計圖紙中明確，對于懸挑梁懸挑長度≥6m，受壓鋼筋在懸挑長度中間截斷一半，但數量不少于箍筋肢數。

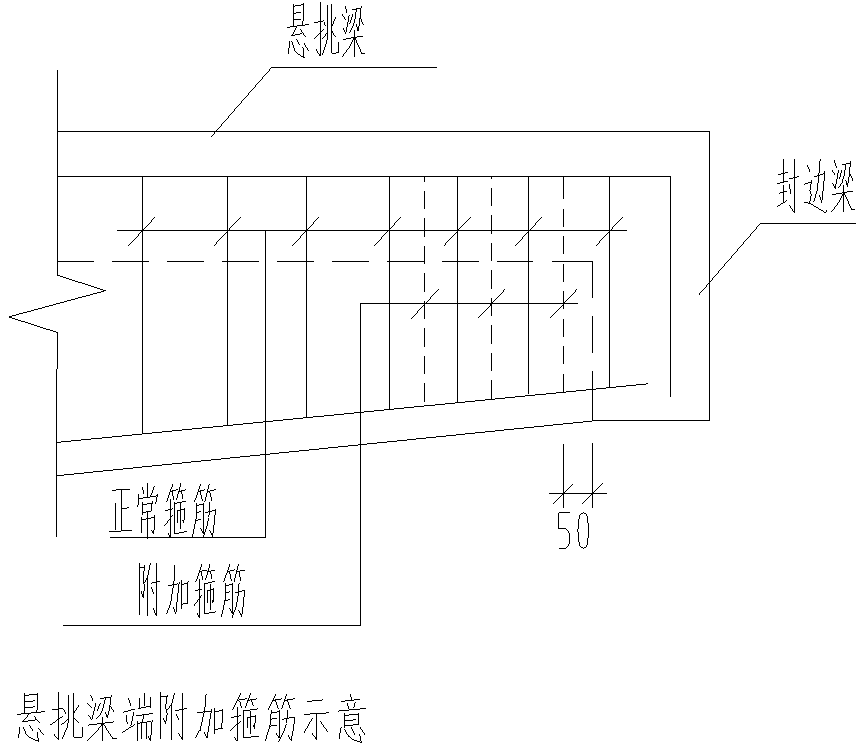

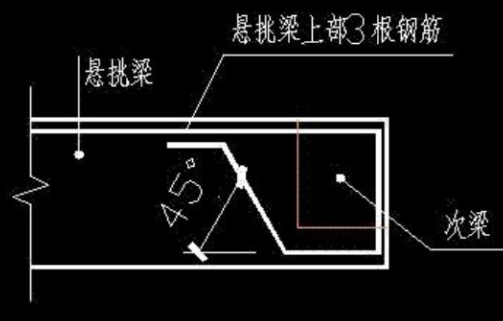

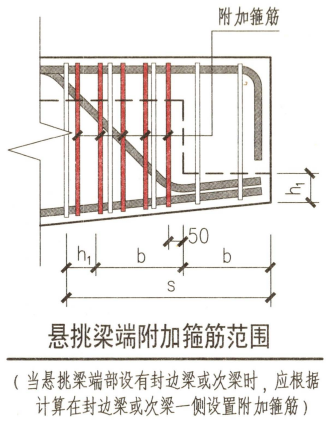

懸挑梁端部設置次梁時，也經常有設計圖紙要求懸挑梁主筋端部采取如下構造做法，以保證次梁集中力作用下挑梁端部的抗剪承載力。

施工技術

對于上述做法，應注意復核算量模型，經常軟件默認的結果與要求的做法不一致。

1.5 懸挑梁轉角構造問題

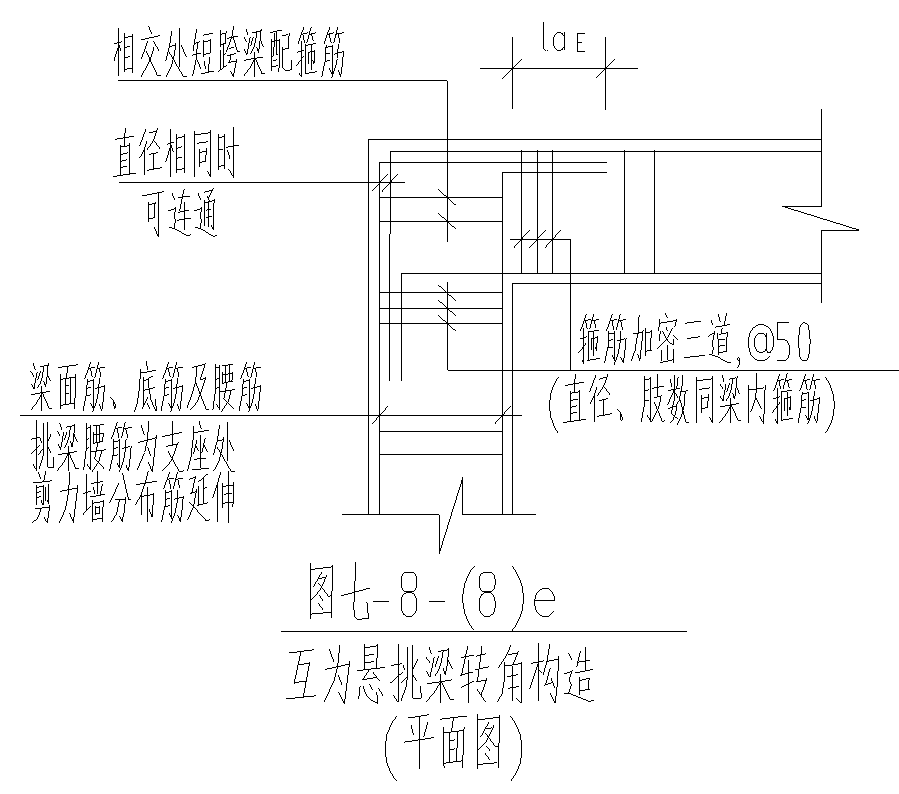

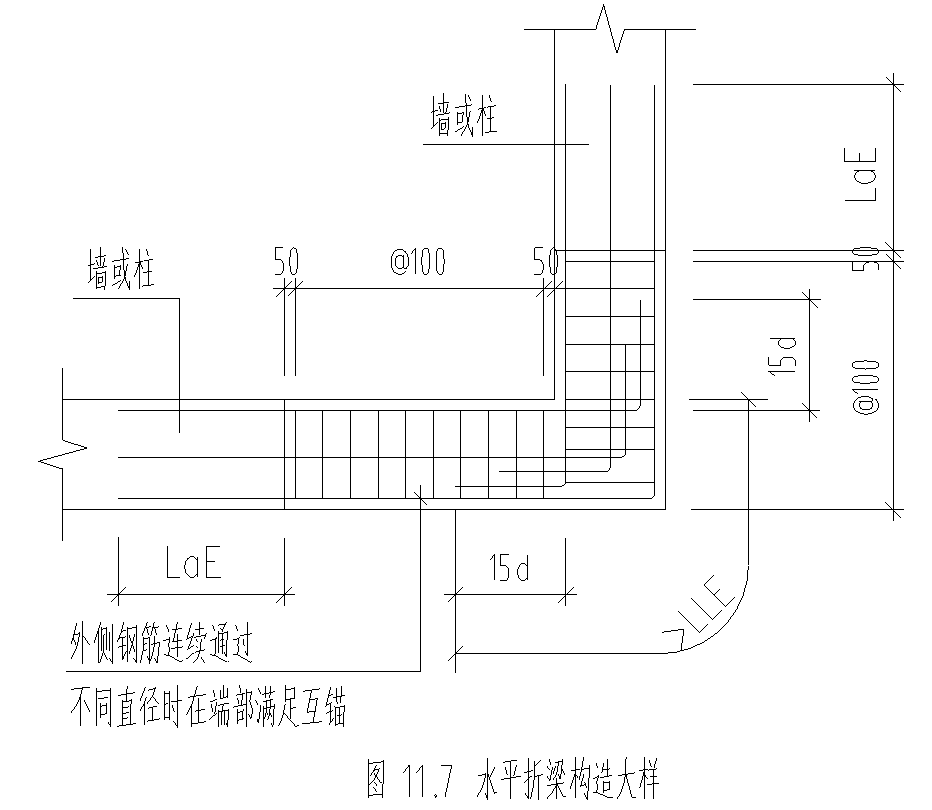

當懸挑梁互為轉角時，圖集中沒有相關做法約定。但是，為了保證懸挑梁端部的協同受力，很多設計明確了互為懸挑梁轉角構造做法圖，注意做法圖中有些明確為梁面筋、梁底筋、梁腰筋均按此大樣進行轉角加強。需注意算量模型的針對性調整。

挑梁鋼筋
