今天來講講在用廣聯達軟件算量時，遇到圖紙是歪的，或者導入的圖紙角度不同，需要旋轉調整的情況，應該如何處理。

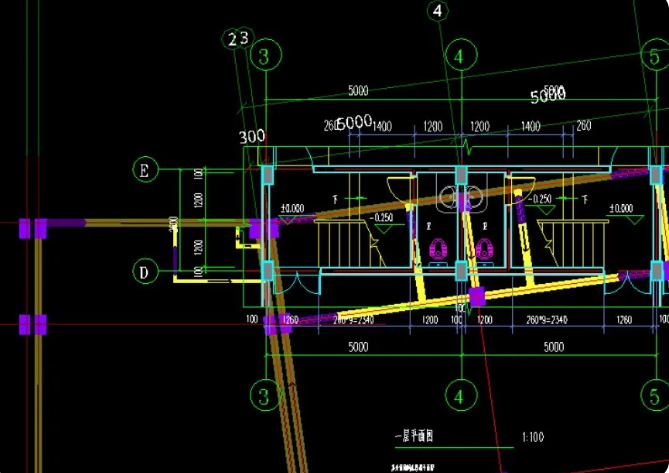

例如下圖情況，整體導入繪制的的圖紙，圖紙一部分是有角度的，而后導入的節點是水平的導致角度對不上。

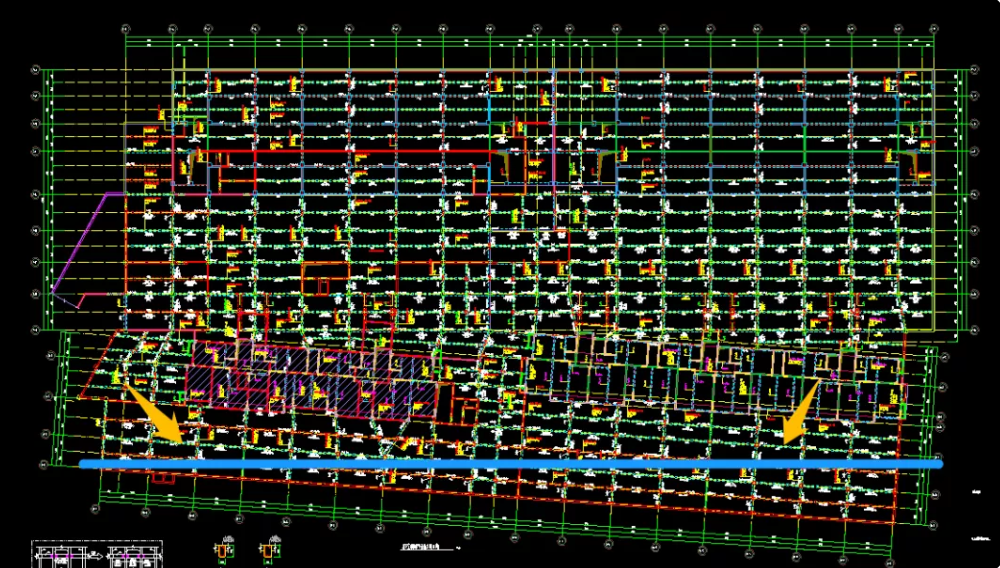

造價員張三，接到一個車庫的圖紙繪制的任務，圖紙軸網下半部分，是有角度的，圖紙上半部分為水平的。
張三心想：不就是車庫圖紙大一點，有什么的。

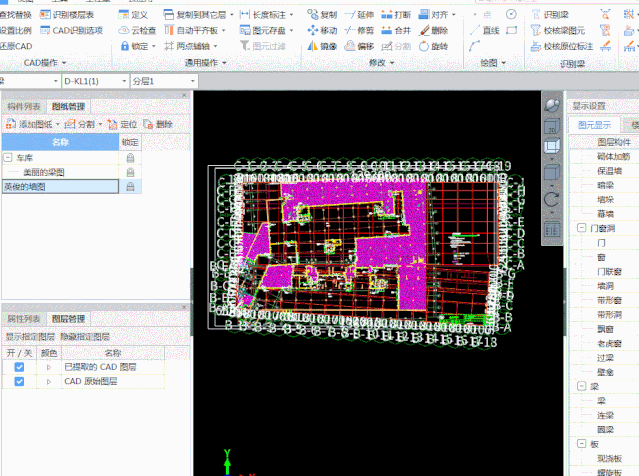

當辛辛苦苦把梁施工圖繪制完成后，再打開人防墻柱圖，人傻了
這份圖紙，又變成以下邊線為水平，上部帶角度了。

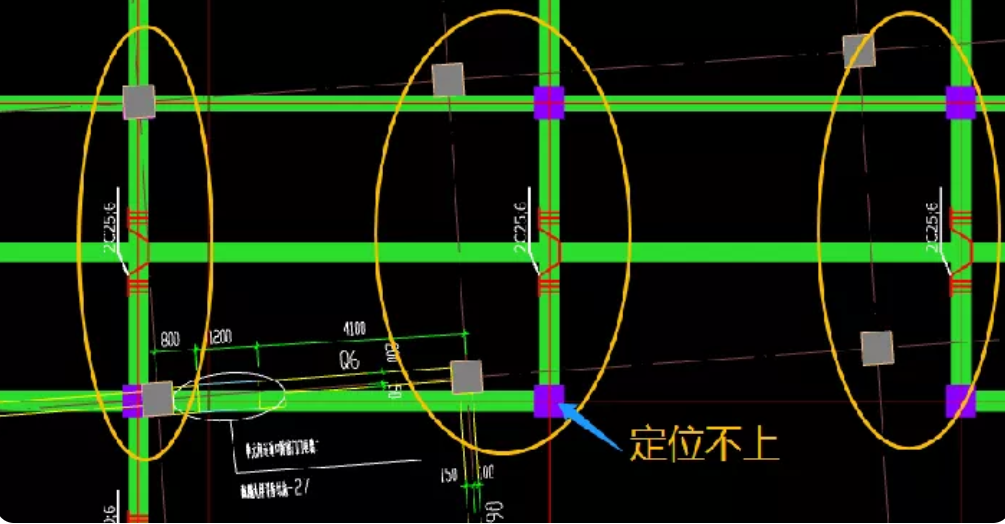

于是乎，圖紙導入軟件后，就定位不上。

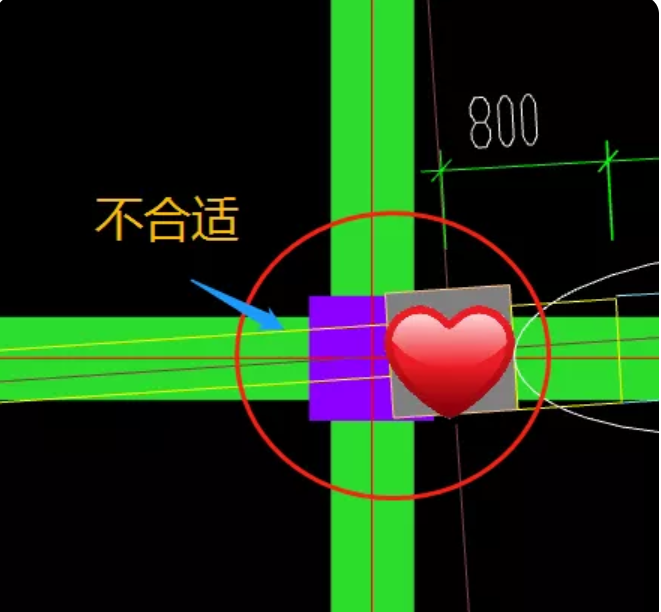

梁圖對墻圖說：我們分手吧，我們（位置）不合適了.
墻圖說：怎么會？我們都是一起被設計畫出來的，你看看，構件名稱都是一樣的。簡直天生一對，地造一雙，沒有比我們更門當戶對的人了。
梁圖：你看看，心里都沒有我了。
墻圖：那只不過是咱們想的不同，我的角度歪了點，你看還是有一部分裝著你的
梁圖：不行！都出去一部分了。你出軌了！分手！。
墻圖：講道理好不好！？你不要這么無情，殘酷，無理取鬧！
梁圖：我哪里無情!?哪里殘酷!?哪里無理取鬧!?
墻圖：你哪里不無情!?哪里不殘酷!?哪里不無理取鬧!?
……

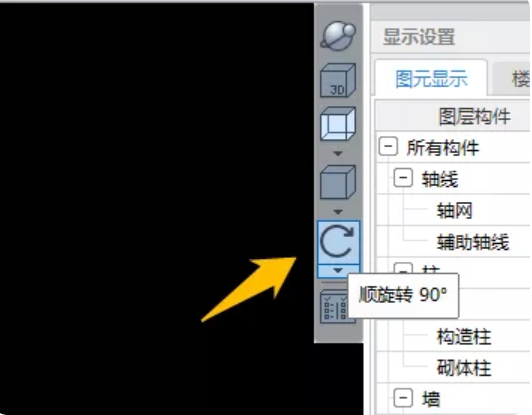

點擊視圖旋轉→小下拉箭頭→按圖元旋轉→選中帶角度的構件→選擇方向

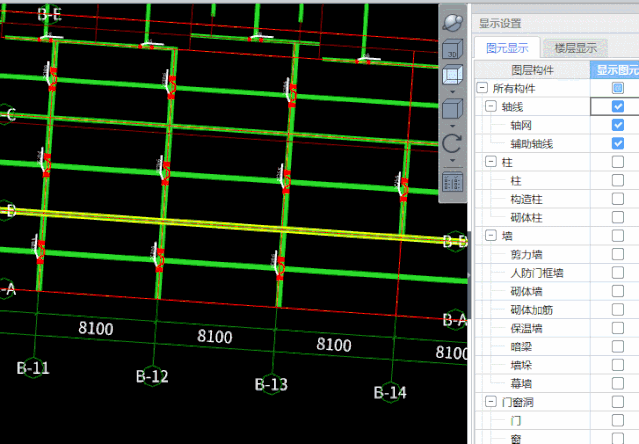

果然！整個圖形旋轉，調正過來了。
然而，再次導入圖紙時，視圖又恢復原來的狀態了.
（ps：視圖旋轉，只是控制繪制時看圖的方向，不能改變圖紙，即使先導入圖紙，再旋轉，圖紙也會跟著旋轉）
圖紙是可以旋轉了，但接著問題又來了，不論怎么旋轉的圖紙角度總是不對，顧頭不顧腚，前面對上了，后面就歪了，后面對上了，前面就歪了。
這時有一個迫切的問題：不知道圖紙旋轉的角度是多少？
明明就是這么簡單的問題，就是弄不出來。像極了我原來用了一年的，畫完構件再調正對齊，不知道有【F4】快速找切入點的快捷鍵。就是一些簡單的小知識或功能，不會使用時，就出大問題。
別急，方法奉上：由于圖紙有角度，先畫一條輔助線，保證可以測量角度。找到輔助軸線→兩點軸線→繪制水平的輔助線
最后再調整一下位置。
大功告成！

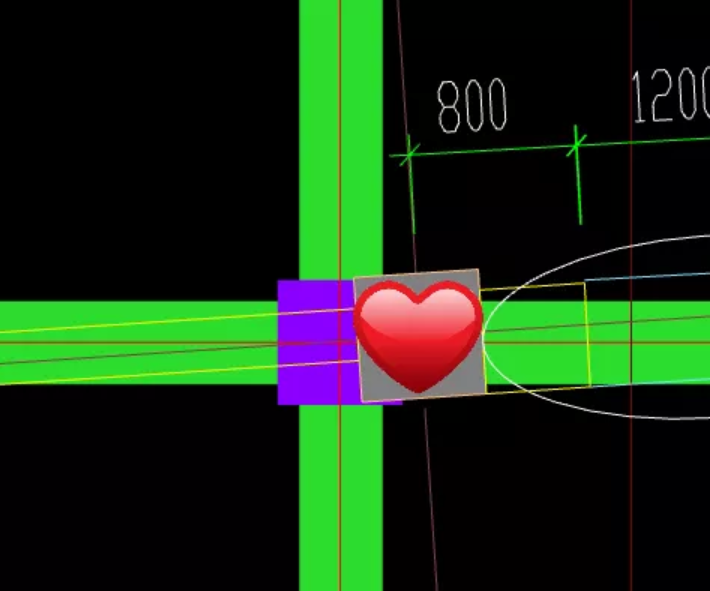

墻圖：你看你看，我心里有你了，完完整整，滿滿當當填上了
行了，今天的知識就講完了，旋轉圖紙其實挺簡單的，
要點一：解鎖圖紙，圖紙才可以編輯，很多是同學知道，
要點二：廣聯達軟件可以測量角度的，除此之外，還很多實用功能。
很多同學不知道，就又下載一個CAD，雖然也可以，但本文方法可以節省不少時間，希望這篇文章對大家有所幫助。
覺得本文有用，可以點贊并分享給更多需要的人哦~
