現澆板配筋范圍

各位老師，截圖中衛生間130厚現澆板配筋c8@200雙層雙向，臥室現澆板底筋雙向c@200,請問跨板受力筋c@150布筋范圍是否含衛生間130厚現澆板，謝謝。2019-08-17 15:36:53 補充2019-08-17 15:39:37 補充臥室現澆板底筋是雙向c8@200，跨板受力筋是c8@1502019-08-17 18:04:15 補充衛生間的板已經布置了雙層雙向鋼筋8@200,布置上跨板受力筋是否是重疊布置，施工單位說是衛生間的板和臥室的板是一跨內的板，所以衛生間的板也要布置跨板受力筋c8@150

這種屋面板要合并分割的話，鋼筋范圍怎么處理哇？

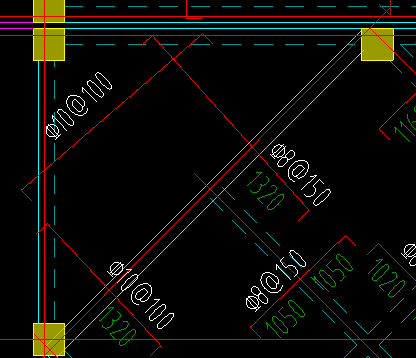

2023-07-13 09:10:53 補充如下圖2，房頂是這樣的，那下圖一中C8-150的鋼筋范圍是1還是12哇？C10-150的范圍是按梁圍成的長方體面積，還是分割后的梯形？可以將左邊梯形和右邊三角形合并嗎，合并后跨板受力筋是不是就不對了1.2合并后C8-150的范圍也會變

坡屋面鋼筋如何畫，受力筋及負筋，單板畫與圖紙不符，多板吧提示不在一個平面，謝謝

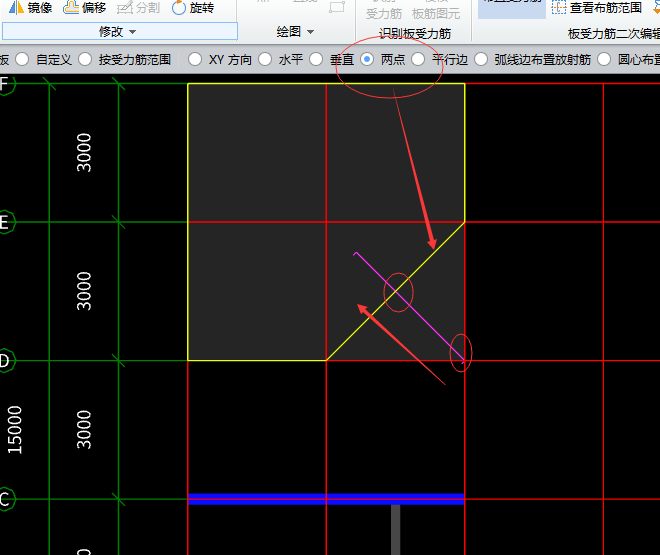

坡屋面鋼筋如何畫，受力筋及負筋，單板畫與圖紙不符，多板吧提示不在一個平面 圖中本來是一塊板（A+B，三角形+梯形），按圖紙我把它“分割”然后定義成了斜板，這樣就是兩塊板了A和B板 1、左側圖紙中1#受力筋應該是一根通長受力筋（橫跨AB板是一根受力筋），但是在畫圖中，可以選擇“單板”“多板”，單板時---只能先畫A然后單板畫B這樣與圖紙不符，這樣1#受力筋就是兩段了（A板內一段、B板內一段），按道理應該多板，選擇AB兩板，然后畫上1#筋，但是提示為“板不在 一個平面上”這樣應該怎么樣能合適圖紙做法，希望盡量詳細，謝謝 2、上層負筋如圖4#筋，在這個鋼筋的右側應該是伸出AB板彎折線處300，這樣我定義這個負筋的時候，負筋長度怎么樣定義，這個負筋是不是應該用跨板受力筋定義呢，謝謝 謝謝你的回答，

坡屋面鋼筋如何畫，受力筋及負筋，單板畫與圖紙不符，多板吧提示不在一個平面，謝謝

坡屋面鋼筋如何畫，受力筋及負筋，單板畫與圖紙不符，多板吧提示不在一個平面 圖中本來是一塊板（A+B，三角形+梯形），按圖紙我把它“分割”然后定義成了斜板，這樣就是兩塊板了A和B板 1、左側圖紙中1#受力筋應該是一根通長受力筋（橫跨AB板是一根受力筋），但是在畫圖中，可以選擇“單板”“多板”，單板時---只能先畫A然后單板畫B這樣與圖紙不符，這樣1#受力筋就是兩段了（A板內一段、B板內一段），按道理應該多板，選擇AB兩板，然后畫上1#筋，但是提示為“板不在 一個平面上”這樣應該怎么樣能合適圖紙做法，希望盡量詳細，謝謝 2、上層負筋如圖4#筋，在這個鋼筋的右側應該是伸出AB板彎折線處300，這樣我定義這個負筋的時候，負筋長度怎么樣定義，這個負筋是不是應該用跨板受力筋定義呢，謝謝 謝謝你的回答，

坡屋面鋼筋如何畫，受力筋及負筋，單板畫與圖紙不符，多板吧提示不在一個平面，謝謝

坡屋面鋼筋如何畫，受力筋及負筋，單板畫與圖紙不符，多板吧提示不在一個平面 圖中本來是一塊板（A+B，三角形+梯形），按圖紙我把它“分割”然后定義成了斜板，這樣就是兩塊板了A和B板 1、左側圖紙中1#受力筋應該是一根通長受力筋（橫跨AB板是一根受力筋），但是在畫圖中，可以選擇“單板”“多板”，單板時---只能先畫A然后單板畫B這樣與圖紙不符，這樣1#受力筋就是兩段了（A板內一段、B板內一段），按道理應該多板，選擇AB兩板，然后畫上1#筋，但是提示為“板不在 一個平面上”這樣應該怎么樣能合適圖紙做法，希望盡量詳細，謝謝 2、上層負筋如圖4#筋，在這個鋼筋的右側應該是伸出AB板彎折線處300，這樣我定義這個負筋的時候，負筋長度怎么樣定義，這個負筋是不是應該用跨板受力筋定義呢，謝謝 謝謝你的回答，
