關于橋架問題

請教各位老師：1、圖1中1號垂直橋架旁（箭頭位置）也有橋架嗎？圖紙上好像沒有標注，2、1號垂直橋架是從-1層頂開始才有的嗎？如果是的，-1層的AL-1-Z1箱子到1層ATL1箱子的回路是不是從AL-1-Z1箱子出來先走頂到橋架口的位置，通過1號垂直橋架到達1層頂，出來后水平方向到達ATL1箱子？如果不是的話，請問路線怎么走比較合理？3、圖1中的1號垂直橋架要跟2號水平橋架相連嗎？畫圈處的橋架端頭應該怎么相接比較合理？

導線可以在電纜橋架里面敷設嗎？

如圖，系統圖中2ZD配電箱的3L和5L回路都是BV線穿PC16的管子敷設，但是平面圖，3和5回路是從橋架引出來的。請問，1、導線可以和電纜混合在橋架里敷設嗎？2、PC16的管子只算從橋架出來那一段；還是BV線穿PC16的管在橋架里面走，要算取橋架那一部分的長度？3、還是PC16的管子就是在樓板底敷設，只是圖中不好表示而已？

請問哪位大師知道這個橋架配線該選著那種方式

請問哪位大師知道這個配電箱系統圖里有一個K1回路，而平面圖有2個K1回路，請問橋架配線是選擇下圖接線圖1還是接線圖2，謝謝接線圖1：接線圖2：

圖紙，算量

圖1建筑圖，圖2結構圖，圖3平面圖  問題1：此強電井里的這個橋架頂端的高度是多少？是剛剛伸到機房層的高度87m，還是要伸到機房層的頂端？ 問題2：機房層的頂端的高度是多少，是圖2中顯示的91.15m的高度，還是圖1中89.65m（用87+1.15+1.5=89.65m）？

橋架進配電箱管線如何計算

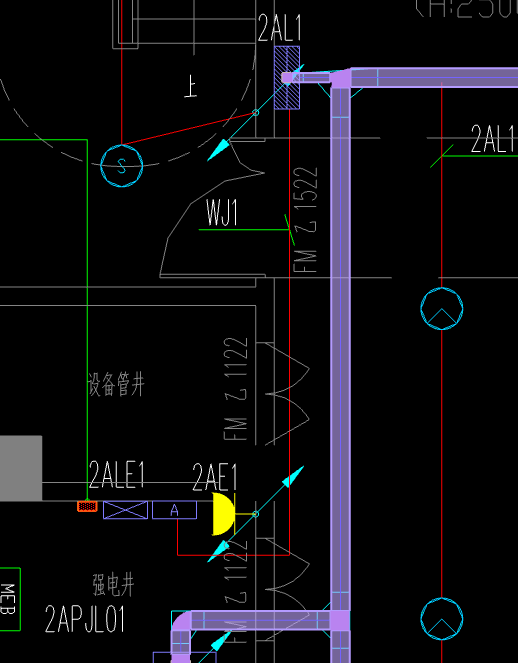

如圖，系統圖表示2AL進子配電箱是穿PC25的管子敷設，但是平面圖上子配電箱都是從水平橋架引進的。 請問：1、這里難道是電纜穿PC25的管子沿橋架敷設的嗎？還是只有橋架出來到配電箱那一段是PC25的管子？2、如果是橋架出來到配電箱那一段是接的PC25的管子，那長度如何計算？因為橋架是在梁下10cm安裝的，梁高80cm，PC25的管子是跟橋架同一高度引下來；還是從橋架引上去，貼樓板底敷設，再引下來？
