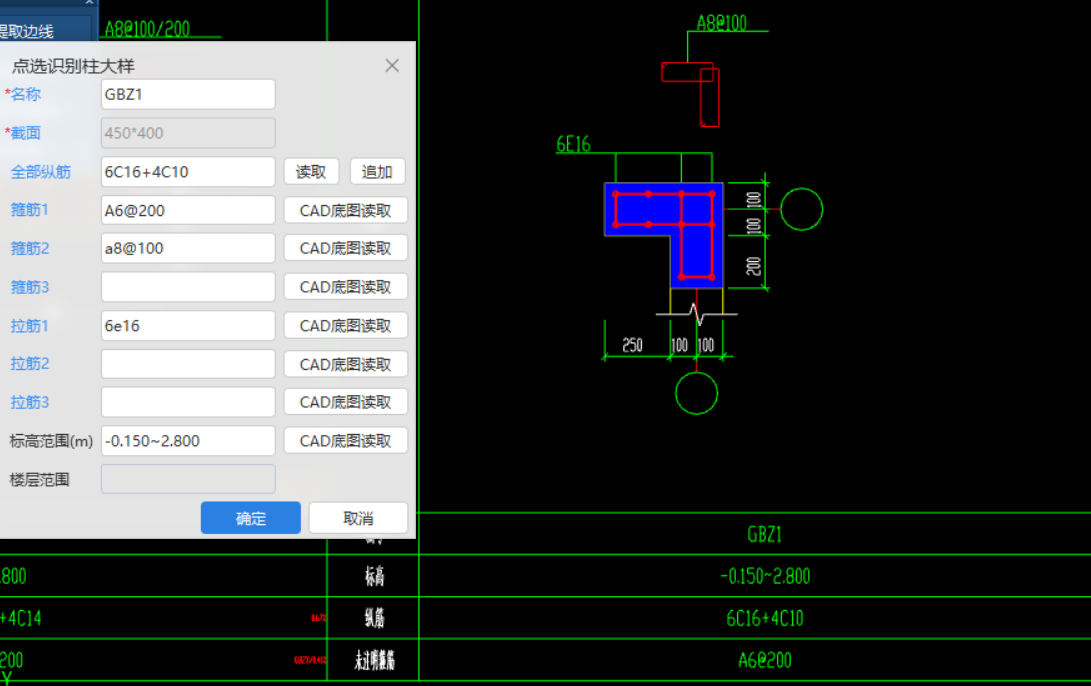

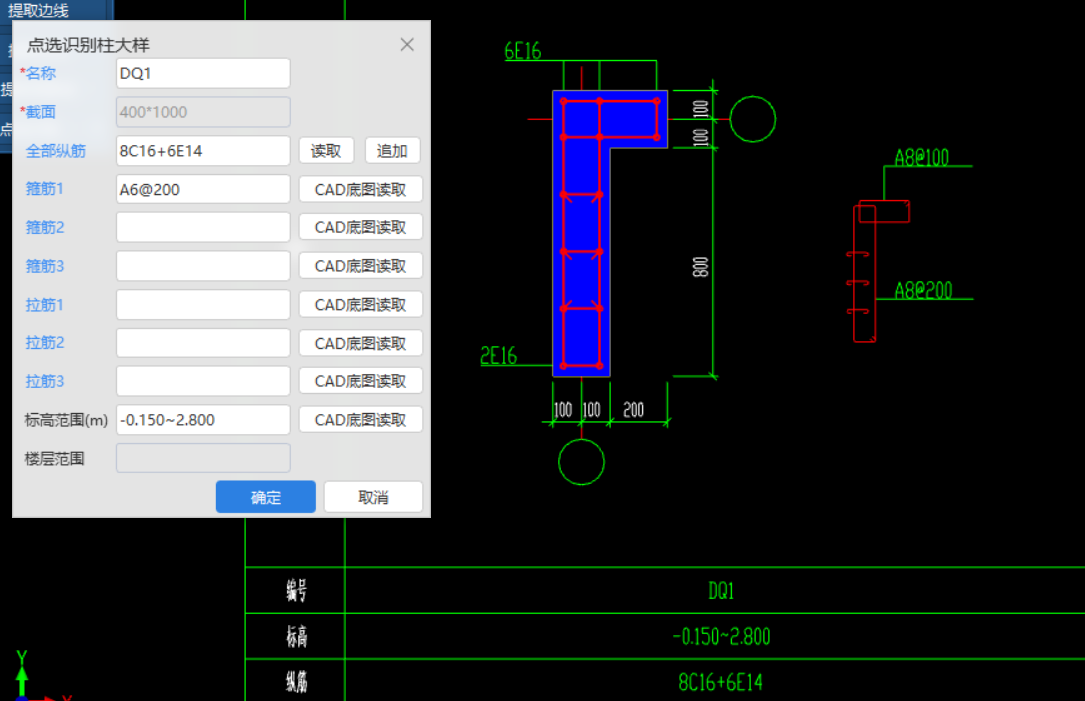

請問這個ybz用什么畫 是用剪力墻還是暗柱呢 異型怎么畫

關于筏板和剪力墻，剪力墻和剪力墻相交的問題，如圖

剪力墻和剪力墻相交加腋怎么繪制，用異型暗柱嗎？筏板和剪力墻的加腋怎么繪制，用異型梁也是暗梁嗎？這兩個還有別的方法嗎？

請問獨立基礎短柱上面的KZ怎么錨入獨立基礎底呢？

獨立基礎短柱我用框架柱畫的，上方的柱也是框架柱畫的，但是錨不入獨立基礎底部，這種情況應該怎么辦呢？請大神們幫幫我，謝謝2024-01-12 09:38:02 補充

關于剪力墻拐點處有附加垂直加強筋的問題

如圖問題：1、紅圈內的鋼筋需要錨固彎折嗎？還是就是從上到下一根長直筋不帶彎？                 2、應該怎么畫？如果用暗柱畫剪力墻，那么在暗柱處的剪力墻的垂直筋會被扣減，這樣是不是損                          失了這部分鋼筋？                 3、還是說拐點處剪力墻本來就沒有垂直筋，只有附加的垂直筋？                 4、如果在剪力墻的其他鋼筋里輸入，是不是每面墻都需要單獨創建一個構件？

一端選懸挑梁，支座是有暗柱的剪力墻，上部通長筋是以暗柱為支座還是以剪力墻為支座？

如上圖1，上部通長筋是C22，lae=35d=770暗柱寬400如果以暗柱為支座就是彎錨了如果以剪力墻為支座就是直錨了，量不一樣。想問下有施工經驗或者造價經驗豐富的朋友們這種你們是怎么設置的。我個人理解暗柱就是剪力墻，所以應該以墻為支座。但又引申出另一個問題如下圖2，第一跨，支座是暗柱，暗柱是剪力墻的一部分，那這個梁是應該以暗柱為支座還是以平行剪力墻為支座（應該廣聯達暗柱下也繪制剪力墻）？因為上部鋼筋節點不一樣，以柱為支座和以平行墻為支座，屋面框架梁節點不一樣。理論上看支座寬度一樣，但因為節點不一樣，也會導致鋼筋量不同。希望經驗豐富有研究的造價施工朋友們能幫我解惑一下。
