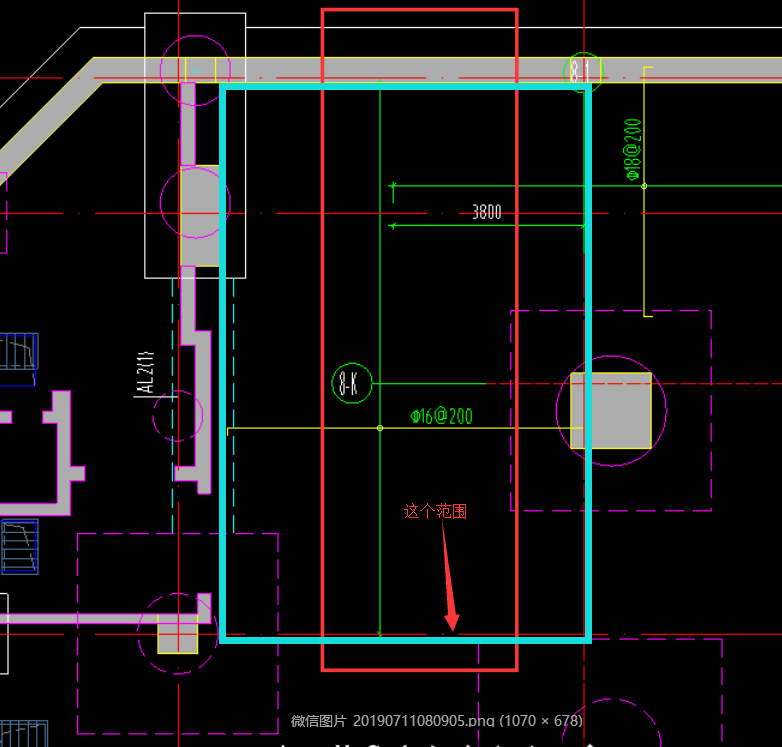

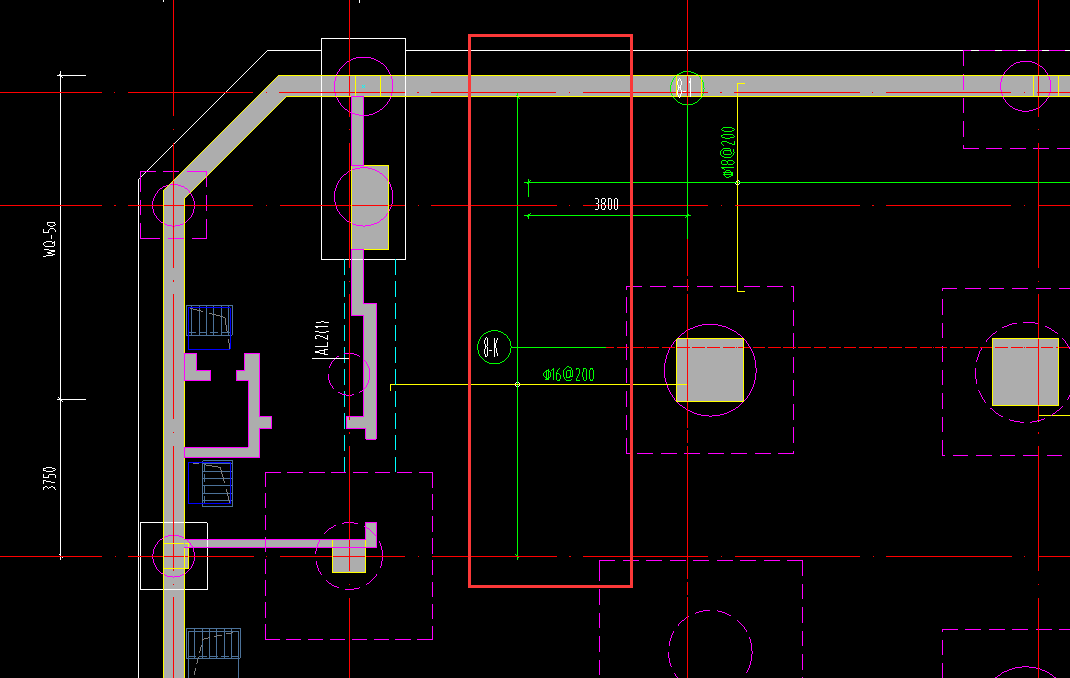

這種不規則的基礎筏板基礎附加面筋怎么畫？如果用跨板受力筋畫，系統沒有面筋選項。

筏板承臺基礎，無梁，板附加鋼筋怎么畫？

如圖，筏板承臺基礎，無基礎梁。筏板整體畫了，未分割，中間部分位置有附加的10@200的鋼筋。按筏板主筋定義，有沒有什么簡便畫法呢？我目前是用自定義范圍來畫，因為其他的選后均為整板布置。但自定義范圍，每次還有專門量尺寸確定，很麻煩。要不就是把板分割了話，也很麻煩。求大神教其他簡便方法。而且，CAD導圖時，提取鋼筋線和鋼筋標識后，識別時，顯示請先繪制支座問題。可是本工程沒有基礎梁，不知道是不是這個原因，構件圖元顯示提取成功，識別了，但并沒有生成新構件。求解啊

筏板基礎與獨立承臺畫圖不同的先后順序，鋼筋計算結果不一樣

問題有點復雜，希望各位認真看一下啊， :兩塊筏板（圖中左為1，右為2），扣掉承立承臺后的體積，面積都是一樣，只是在畫第一塊筏板的時候，筏板的尺寸包含了獨立承臺的尺寸，即為“凸”字型，而另一塊為“口”字型，然后再繪制獨立基礎，查看筏板的鋼筋三維，兩塊筏板的鋼筋明顯不一樣。圖一的鋼筋三維一現場施工一致，即筏板面筋覆蓋了承臺與筏板相交以外的部分，可我們在繪制筏板基礎的時候（見CAD圖），習慣性一般邊沿部分不包含獨基吧（這個可能描述的不清楚，就是布置筏板基礎的時候不根據獨基的外邊線畫展），可是這兩種計算結果不一樣，請高手解答，應該以哪一種畫法為準呢問題補充：額，這個問題我還是描述不清楚，希望大家能看明白，再補充一點吧，也就是像這種圖大家繪制筏板基礎的時候（圖中獨基周邊都是500厚的筏板）是把包括獨基的外邊線呢，還是不包括啊，

筏板基礎與獨立承臺畫圖不同的先后順序，鋼筋計算結果不一樣

問題有點復雜，希望各位認真看一下啊， :兩塊筏板（圖中左為1，右為2），扣掉承立承臺后的體積，面積都是一樣，只是在畫第一塊筏板的時候，筏板的尺寸包含了獨立承臺的尺寸，即為“凸”字型，而另一塊為“口”字型，然后再繪制獨立基礎，查看筏板的鋼筋三維，兩塊筏板的鋼筋明顯不一樣。圖一的鋼筋三維一現場施工一致，即筏板面筋覆蓋了承臺與筏板相交以外的部分，可我們在繪制筏板基礎的時候（見CAD圖），習慣性一般邊沿部分不包含獨基吧（這個可能描述的不清楚，就是布置筏板基礎的時候不根據獨基的外邊線畫展），可是這兩種計算結果不一樣，請高手解答，應該以哪一種畫法為準呢問題補充：額，這個問題我還是描述不清楚，希望大家能看明白，再補充一點吧，也就是像這種圖大家繪制筏板基礎的時候（圖中獨基周邊都是500厚的筏板）是把包括獨基的外邊線呢，還是不包括啊，

老師您好，可以請教您廣聯達集水井的配筋問題嗎？？？

首先感謝這些天來老師指導老師您好，關于布置集水井我研究過有兩種可行的方法。一是：筏板底板+剪力墻組合      二是： 筏板變截面可這個工程是樁承臺基礎，并非筏板基礎  。 問題一  ：圖紙集水井的配筋如果用 筏板底板+剪力墻 組合，感覺兩者的配筋并不符合【例如圖上的底板面筋是往上錨固的，如果用筏板底板配筋合適嗎？】唉，我也不會手算問題二：電梯坑，集水井，排水溝 都可以用【筏板底板+剪力墻 組合】嗎？用廣聯達怎么操作，請老師指點一二，謝謝您了補充問題：好像還有一種方法  先布置無鋼筋的筏板，再布置一個集水坑。對于我這種新手來說，用哪種方法布置方便理解，適合入門呢？
