暗柱處是否必須要畫剪力墻

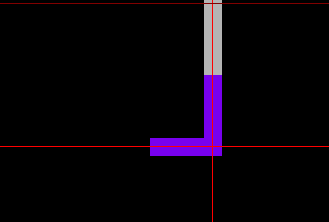

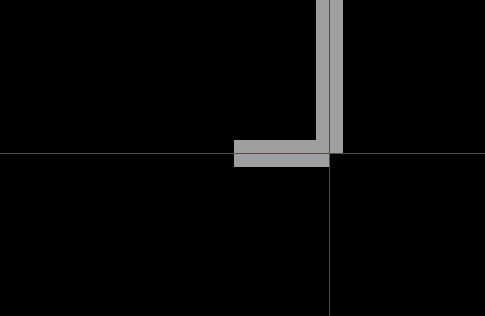

如下圖中，暗柱處未標注剪力墻，是否也應該畫剪力墻，不畫有對鋼筋及圖形有何影響？補充問題：若不畫的話，對誰的鋼筋量有影響？板的嗎？

剪力墻問題

剪力墻的鋼筋到底畫到什么位置？是暗柱的邊 還是軸線的交點？剪力墻中有暗柱時是直接通過還是分別用直線從暗柱的兩邊畫？梁畫到柱子邊還在軸線交點?對鋼筋量有影響嗎？以上畫法對鋼筋量有影響嗎

存在邊緣暗柱、端柱的情況下，如何畫剪力墻

采用的是96綜合定額 在鋼筋2009里，設剪力墻時，是畫到暗柱/端柱的外邊線，還是軸線或者中線？有什么區別及影響嗎？ 還有導入圖形算量2008后對剪力墻、來說會有什么不同？ 部分圖例如下：

關于剪力墻和柱子相交的正確畫法

以前畫廣聯達剪力墻和柱子相交的時候 ，剪力墻畫到柱子的中心點（暗柱除外）。 今天去施工現場看了一下鋼筋布置，發現剪力墻的水平筋全部深入柱子，是否我畫剪力墻的時候也要深入？如果不深入是不是鋼筋少了？對導入圖形的時候計算也有影響吧？ 例 ： 如圖1，如果是這樣的2個柱子，我就可以畫到中心點，施工中也是施工到這個位置的。 但是如圖2，如果出現這樣的情況，還是應該畫到中心點，還是畫成如圖3這樣？（施工中鋼筋是搭接到這個位置的）

剪力墻 暗柱 砌體墻

這個位置除了暗柱和端柱之外沒有標明是剪力墻，那這里還需要繪制剪力墻嗎？剪力墻是通畫還是只畫到暗柱邊上？砌體墻怎么處理？我看了很多回復：剪力墻應該繪制到暗柱端部，那端部是端柱該繪制到中心還是端部？ 對鋼筋和砼的量有什么影響？ 如果通畫，可以看出砌體墻厚度與剪力墻厚度不一樣，應該不對，那畫到暗柱邊似乎沒必要，到底應該怎樣處理才是最準確的呢？這位置上部有連梁，看了一些資料說剪力墻的水平筋會作為連梁的側面鋼筋，但我試了就算是通畫，也沒有計算墻的鋼筋啊。
