這應該是要從設計說明中去了解，不同設計應該有它的相應內容，因這不是標準的標注方式。

我分析出來的就是-300*5是300寬5厚

下面的也是100寬4個厚

@200是分部的

這樣是不是就是這個梁的制作構件呢、

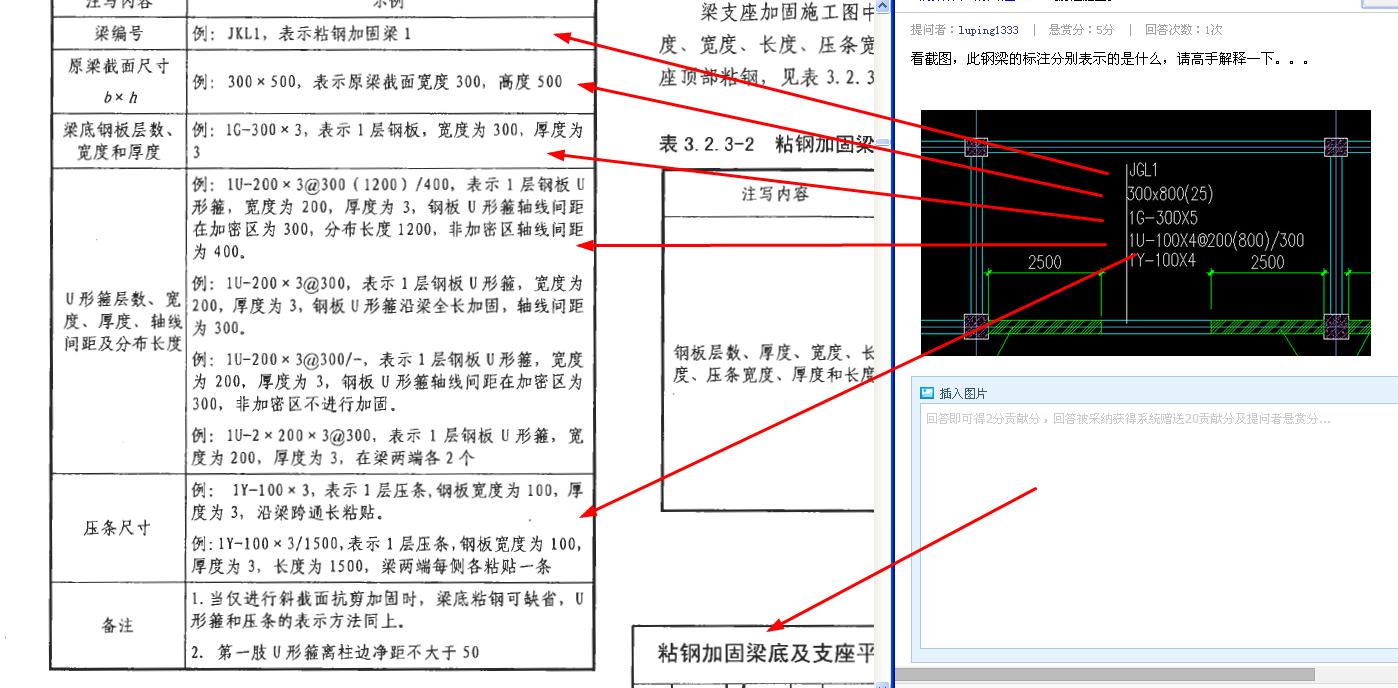

答：這是鋼板加固梁的標注。第一行是原梁截面。（25）是倒角半徑。第二行1G，是鋼筋，5mm厚的，其它的問題，你雙擊放大圖片看。

JGL1:構件類型代號

300*800（25）：梁寬300，梁高800，25跨

1G-300*5:一層鋼板,寬度300,厚度3

1U-100*4@200(800)/300:一層U形箍鋼板,寬度100,厚度4,加密區間距200,分布長度為800,中間非加密區間距為300

1Y-100*4:表示一層鋼壓條,鋼板寬度為100,厚度為4,沿梁跨通徹粘貼
