異形柱畫法
如圖所示，圖中標識的短柱，該如何繪制。求高手指點。
全部回答
(3)
首答僅用{{minutesHtml}}
-
已采納
2014-12-17 14:40:08
-

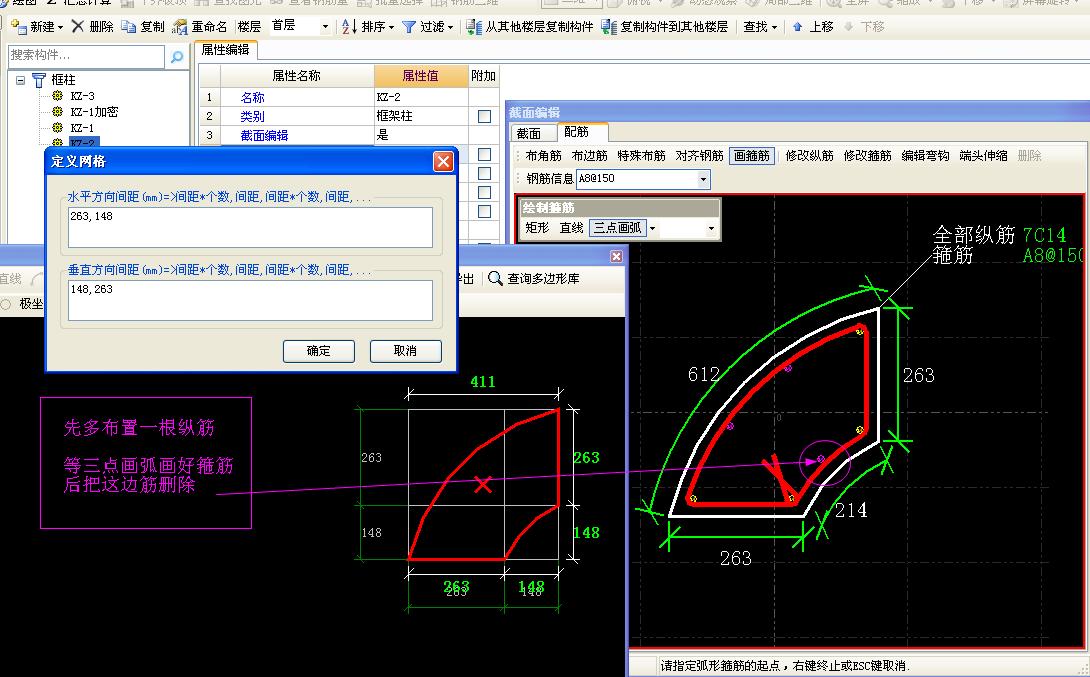

定義圓形柱繪制先按軟件的模式輸入鋼筋信息，計算匯總以后，點【編輯鋼筋】調整，鎖定，再匯總計算。
2014-12-17 12:48:18
-

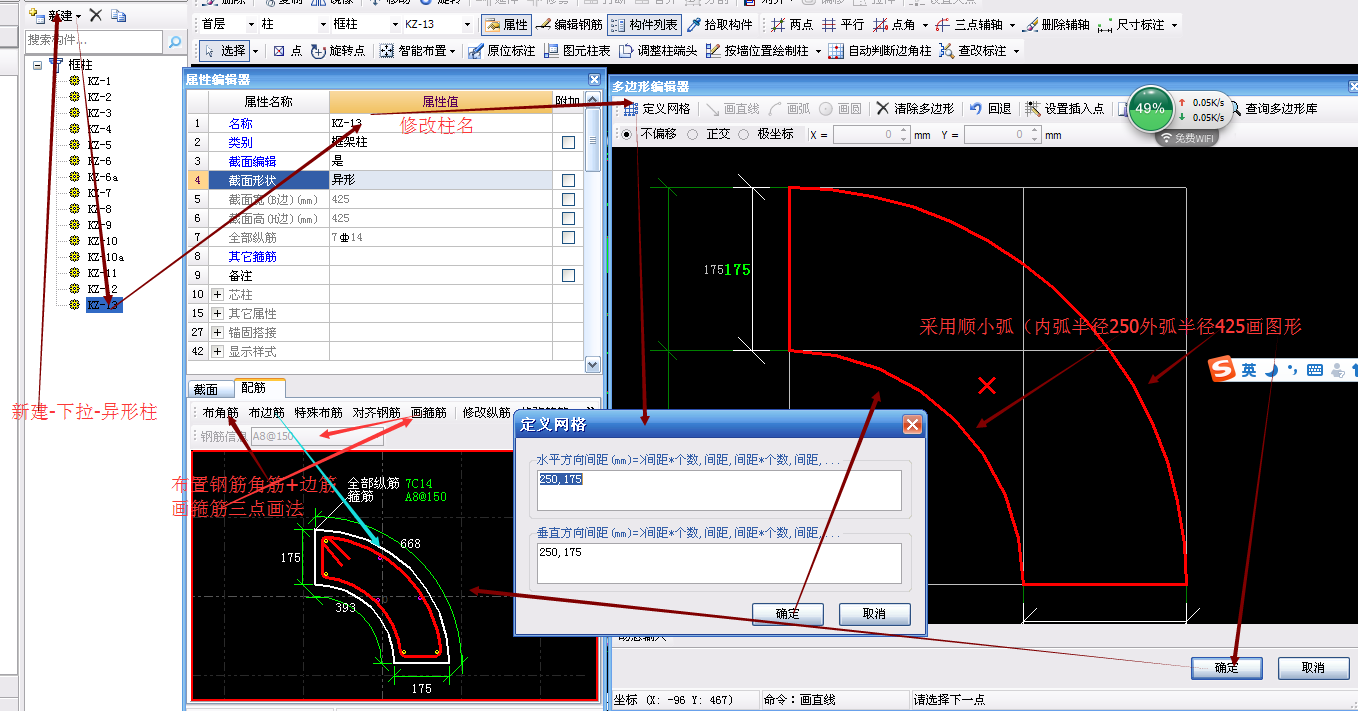

提供兩種方法：1、導入圖紙，新建異形柱，‘從CAD繪制截面圖’框選CAD圖形‘確定’，編輯器布置圖示鋼筋信息；2、新建異形柱，編輯器中定義網格橫向和豎向分別250,175，順小弧（半徑內外分別250,425）+直線畫法，確定，屬性布置角筋+編輯（圖示信息），畫箍筋（圖示信息）三點畫弧+直線畫法OK了；

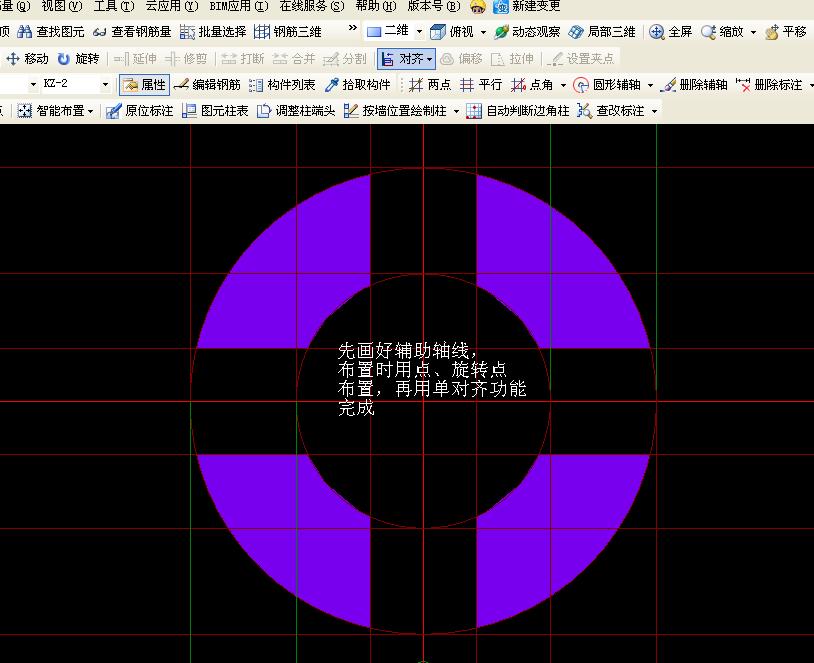

根據您圖示坐標分別畫圖元，可以F3和F4或旋轉功能實現圖形
2014-12-17 14:22:23
