造價練習生
2023-07-16 19:06:37
|
廣東省
土建施工土建計量GTJ
|
2960查看
1回答

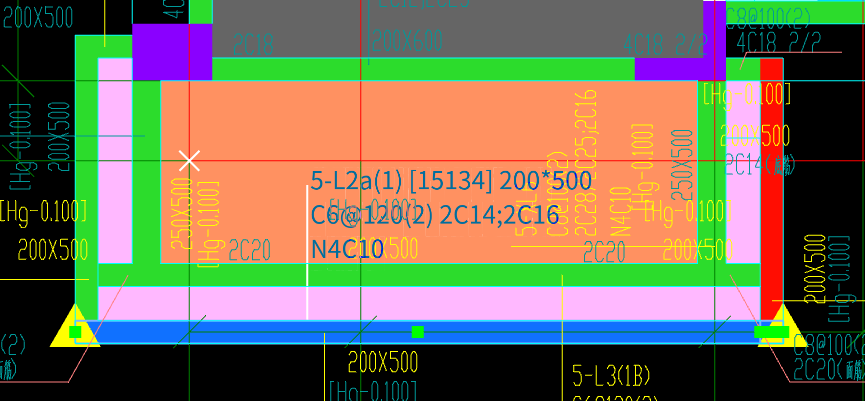

這個梁提示重疊布置？
全部回答
(1)
首答僅用{{minutesHtml}}
-
原因：X軸與Y軸縱橫相交的梁/基礎梁圖元中間位置有碎梁導致的。
方法一：將整道梁/基礎梁刪除，重新布置即可。
方法二：將其中一道梁移動到其它位置，然后選中存在碎梁的梁圖元，將碎梁的位置進行打斷處理，將打斷的部分刪除，重新拉伸或補畫此位置的梁/基礎梁，選中梁/基礎梁鼠標右鍵【合并】，再將梁/基礎梁的梁跨和原位標注輸入正確，最后將另外一道梁移回原來的位置即可。
2023-07-16 19:32:47
-
