剪力墻與暗柱鋼筋布置，箍筋問題

上圖中，剪力墻墻身筋有2根拉筋c8-150，附件箍筋有2根拉筋c10-150，標注中箍筋為c8-200/c10-200（c8-200），請問下，上圖截面中的箍筋拉筋在模型中哪些是需要布置的呀，謝謝

剪力墻與暗柱鋼筋信息如圖所示，其中箍筋、附加筋和拉筋怎樣理解？在軟件中怎樣處理？

請問箍筋是按A8@200考慮嗎？附加箍筋按A8@400考慮？拉筋是第1部分按A6.5@400考慮，第2部分按A6.5@200考慮嗎補充問題：你好，請問是先在暗柱中定義箍筋按A8@200考慮，附加箍筋在其他箍筋中輸入A8@400嗎？還是圖中所示附加筋就是暗柱的箍筋？另外圖中第1部分和第2部分沒有重復嗎？定義的時候在其他箍筋輸入5個拉筋的信息嗎？

飛雪老師好，有兩個問題想請教一下

1、這種情況的剪力墻應該如何設置呢，它的水平鋼筋是箍筋形式，直接將水平分部筋設置為C8@200嗎？2、在柱中設置附加箍筋應該如何設置呢，算出加密箍筋的根數輸入還是直接輸入規格就行了補充問題：老師，圖紙說明中“邊緣構件端柱附加箍筋只在加密區設置”，那么軟件中"其他箍筋"指的就是加密區的箍筋嗎？軟件會自動匹配箍筋的加密區對嗎？

剪力墻暗柱箍筋

剪力墻暗柱大樣圖：A/B對應C8@200/C10@200結構說明圖例：按A/B形式間隔布置箍筋加密詳：16G101-1圖集P65頁在廣聯達算量軟件中，暗柱的A箍筋可在鋼筋業務屬性中以其他箍筋形式編輯計算，暗柱的B箍筋可直接在箍筋行輸入C10@200計算。問：16G101-1P65頁圖集中箍筋加密又該怎么考慮？求高手解答，謝謝！

請問各位老師，關于暗柱GNZ1的畫法問題，感謝各位老師

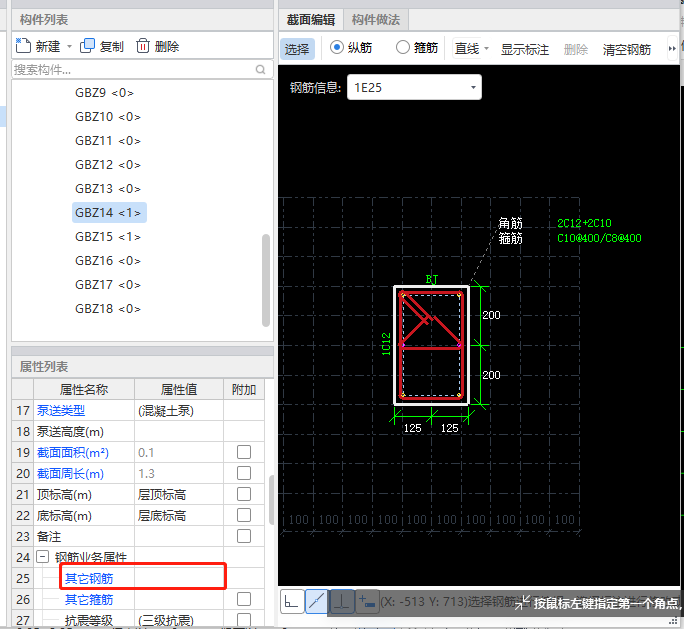

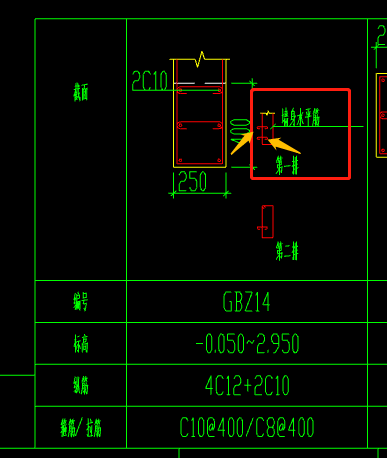

1、如下圖一所示，我是否應該按照大樣所示在截面編輯內畫出縱筋和箍筋，再在其他鋼筋內輸入與墻身水平鋼筋同層的箍筋和拉筋，或者是只需要輸入縱筋與墻身水平筋同層的箍筋和拉筋即可，請老師看一下我下面兩總畫法哪種是正確的2、YBZ1與問題1的gbz1大樣圖多了一個附加鋼筋的圖，兩者畫法是否都一致（在截面編輯內輸入表內鋼筋后再通過其他鋼筋輸入與墻身水平同層的箍筋和拉筋）2024-08-21 16:14:43 補充第一個問題的補充說明：
