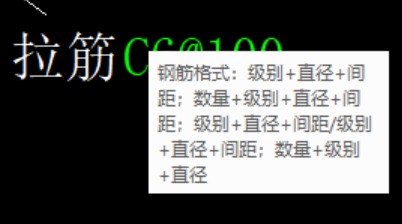

這個拉筋格式怎么輸啊

按圖紙來說這不應該就是2C6@100但是為什么鋼筋數量輸不了2021-05-17 15:26:53 補充

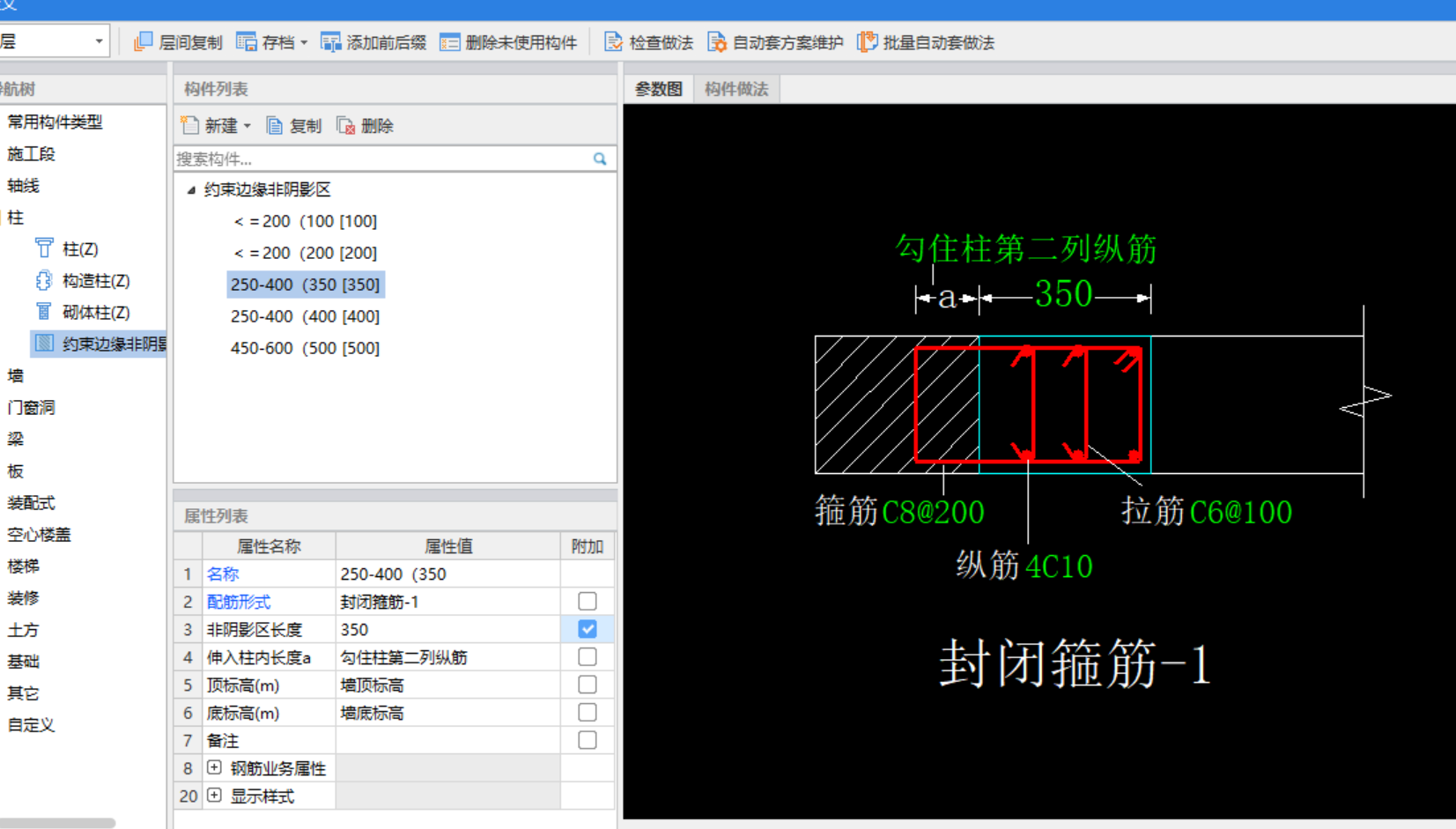

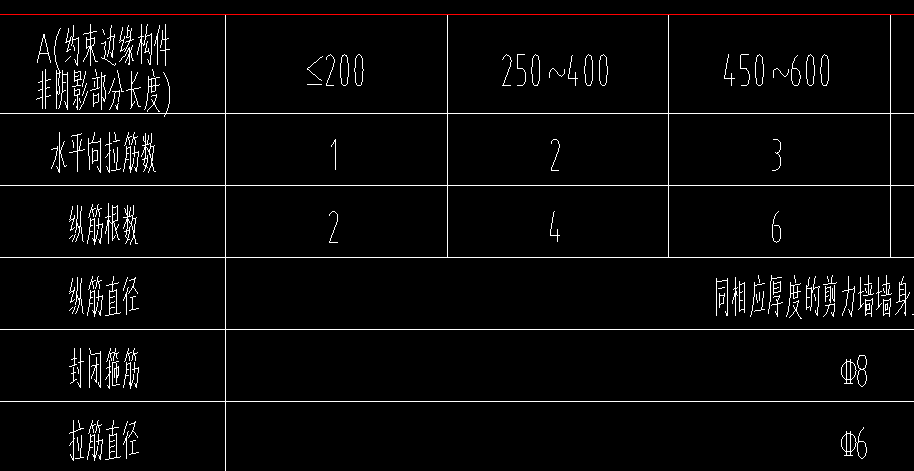

約束邊緣暗柱，非陰影區域如何布置

你好，老師，請教你一個問題，困擾了很久了。約束邊緣暗柱，非陰影區域如何布置？    問題1：非陰影區域縱筋，圖紙要求同剪力墻縱筋，那么定義的時候要不要加進去？加進去會不會和，布置剪力墻的縱筋重合，反復計算？   （注:我是這樣做的，陰影區域布置好，用偏移縱筋，畫出非陰影區域縱筋，再畫箍筋，然后刪除縱筋）     問題2：定義截面的時候，要不要把非陰影部分長度  加進去。如果加進去，暗柱截面尺寸就變大了，這個是否正確？到底要不要把非陰影部分區域長度，加到陰影區域截面編輯里面?     問題3：有些圖紙直接在平面圖中，畫出非陰影區域長度，這個箍筋要布置幾列？是不是要自己手算？有沒有快捷的 方法？     問題4：布置好的非陰影區域箍筋，會不會和剪力墻箍筋重合？需要怎么設置？

剪力墻暗柱部分的箍筋要布置么，還是就只有暗柱的縱筋？廣聯達中怎么處理啊？

這個約束邊緣構件中，剪力墻的豎向鋼筋要布置么？拉筋是不是和暗柱箍筋一樣啊？這里面鋼筋都是怎么布置的？

關于約束邊緣或者構造邊緣暗柱配筋問題

我想請問下專家問題：1.這個圖里面的所謂虛線箍筋同墻體水平鋼筋，是不是意味著構造邊緣暗柱區域里面只有拉筋是按照C6@200來配，墻體水平鋼筋在構造邊緣暗柱區域內是按照暗柱的箍筋加密區域進行計算呢，還是按照墻體水平筋正常垂直間距進行設置；2.如果圖紙中沒有注明非陰影區長度，只說墻體約束邊緣構件參照圖集16G101-75-77來設置，那么這個非陰影區長度按多少來設置，還是要問設計呢，謝謝，希望大神指教！

請問約束邊緣構件

1、這個非陰影部分應該還是用剪力墻來畫吧，還是用剪力墻來畫吧，把原先剪力墻的拉筋換成表格里的拉筋？2、還有一個問題，剪力墻水平筋伸入到柱子里了，軟件里該怎么設置才能達到圖紙上的要求。
