基礎梁標高

我直接把樁基礎的樁去掉了，用獨立基礎來建立，圖紙中說承臺的頂標高是-1.15，也就是我的獨基（只有一階）的頂標高都設成-1.15,那獨基的底標高有不一樣的，這樣對么？然后我的基礎梁的標高該怎么設置，有人說，把基礎梁的底標高和獨基的底標高設成一樣的，可是我獨基的底標高不一致啊，這怎么辦。補充問題：圖紙上是說未標注的承臺頂標高是-1.15,可是圖紙上的承臺都沒有標注標高啊。我如果把獨基底標高設成基礎層的底標高，然后基礎梁的底標高和獨基底標高一致，到時候就是改基礎梁上的磚基礎比較麻煩一點，這樣可以嗎？

請問怎么繪制同一樓層不同板頂標高的梁？

框架結構，相鄰2塊板的頂標高分別為3.5m和3.565m,它們之間的梁的截面為300*750，從立面圖看該樓層層高為3.6m(建筑標高），但圖紙給的是的是3.565m梁板結構圖紙，也就是說板頂標高為3.565m，請問怎么繪制梁？問題補充：我是將左邊板的層頂標高3.6m減0.1m=3.5m 右邊板的層頂標高3.6m減0.035m=3.565m 同時柱和梁都是同上的方法畫出上面的圖，請老師給修改，我肯定畫錯了！因?yàn)榱汉桶鍛?yīng)該是同高的，我畫出來的梁卻比左邊的板高出了一截。

gl10.0 同層不同標高同一位置門的重疊布置問題

該棟樓是錯層，某軸線的左邊是三層，層高3m，右邊是2層，層高4.5m，我要在三層樓布置門，每層都有，一層布置了之后，我布置二層的時候提示門不能重疊布置，應為我建樓層是以4.5m高建的樓層，只有兩層，三層樓的第二層的門和第一層門是在我建立樓層的同一層，但我定義門離地標高設置的不一樣，如，m-1（1500*2100）離地高度0m，m-2（1500*2100）離地高度6m，我認為這樣設置門在同一位置布置的話不會重疊，但軟件還是提示不能重疊布置，我有設m-1小層1，m-2小層2，也不能解決問題，請問這種情況下該怎么解決呢？

這種工程怎么設置±0？

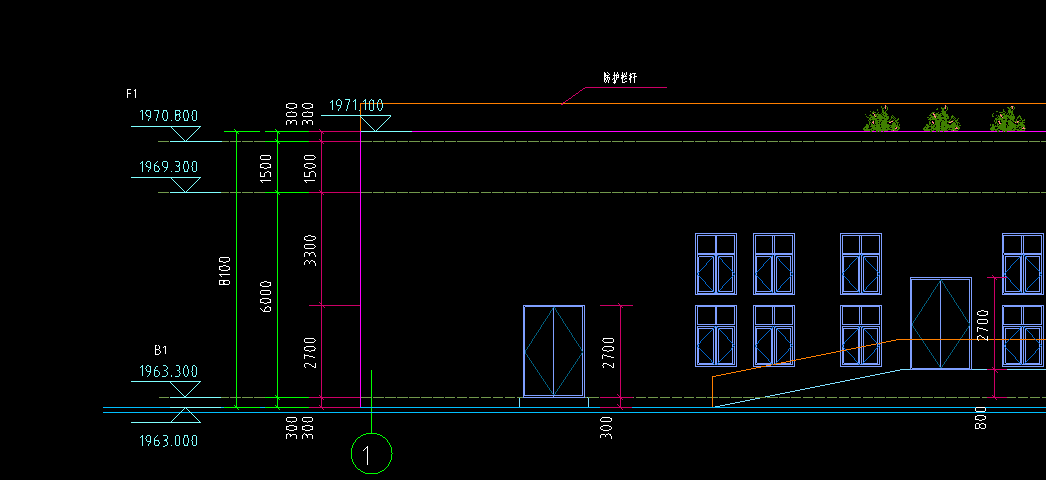

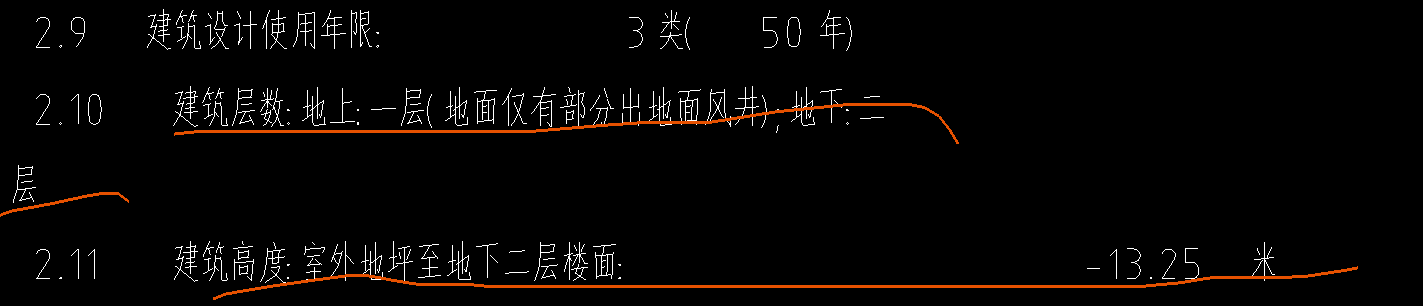

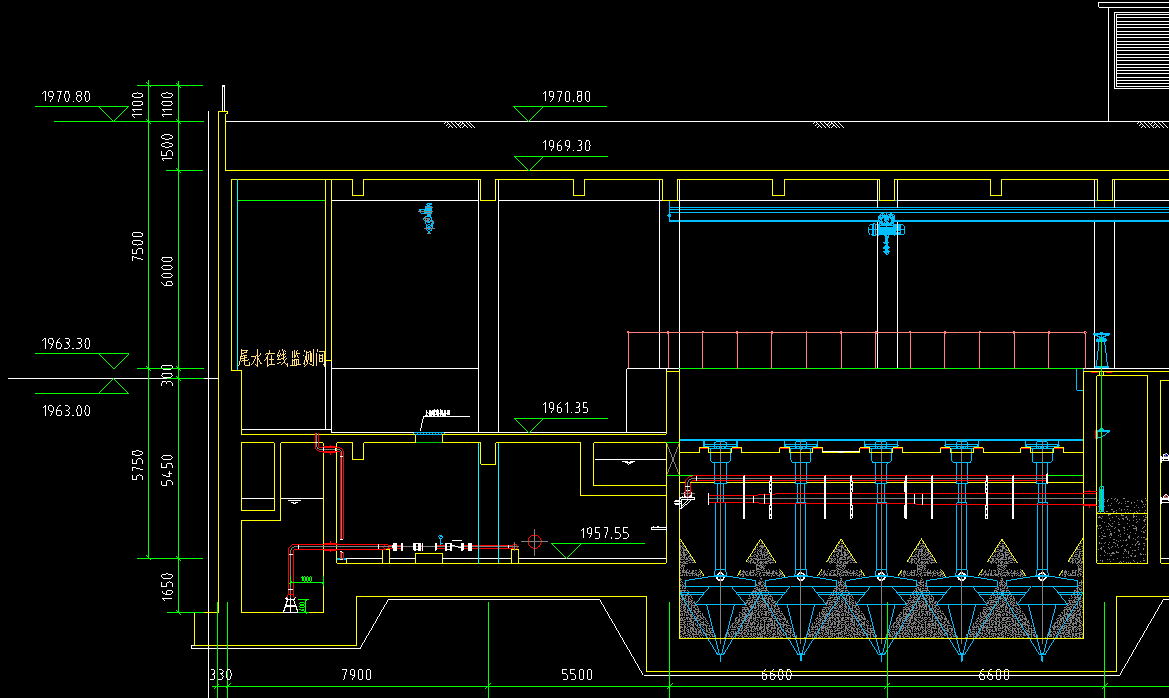

如下圖：這種工程怎么設置±0？我是分單項設置，但是主樓筏板與地下室抗?jié)B板不知道怎么連接到一起了，求大神指導，謝謝！主樓±0與地下室相差1.3米，但是主樓筏板標高要依據地下室±0來計算，一層梁板又要按照主樓來計算，不知道怎么處理了。2021-12-03 23:13:22 補充地下室底板及頂板是斜板，層高3.55米2021-12-04 22:23:28 補充2#樓±0為黃海高程477.3,  3#樓±0為黃海高程477.7.  地下室±0為黃海高程478.6。圖紙要求主樓、地下室的基礎都要按照478.6計算標高，但是主樓到±0這一層（就是一層板又要按照各自主樓的±0.00計算）就不知道怎么建模了？求大神詳細解答一下，謝謝！我是分單項建模的，但是主樓與副樓交界位置就不知道怎么處理了？單項工程是不是按照各自的標高設置？2021-12-04 22:35:05 補充假如2#樓一層標高設置為-0.05（±0.00為477.3，圖紙一層結構降0.05），那么3#樓一層標高就要設置為（+0.35？  ；3#樓±0.00為477.7，比2#樓高0.4米），地下室一層也按照相應關系去扣減計算？

關于鋼筋軟件中獨立基礎和柱子標高問題···急

我在鋼筋抽樣圖形繪制的時候，有一些疑惑。我畫的工程是廠房，一共只有2層樓，框架結構。基礎是獨立基礎，有地圈梁（地圈梁頂標高-0.45）。按照?qǐng)D紙說明，獨立基礎底標高應該在-1.4至-2.9之內。我算出來獨立基礎底標高為-2.2m（不含墊層）。然后我就繪制圖形，這就出現了問題。繪制完獨立基礎和上面的柱子后，基礎底標高由于不一樣（大概有15-40cm的差距）所以我建立構建的時候都自己設置了【下有圖】然后繪制柱子，柱子我手動選擇標高手動輸入，輸入的也就是到基礎底標高的數字比如說獨立基礎-2.2，我柱子就輸入的-2.2。但是我用三維圖查看，發現柱子和獨立基礎承臺沒有連起，差了一截，不知道怎么回事。然后我批量選擇柱子，全部標高改為“基礎底標高”，它軟件顯示的是“基礎底標高-4.32”。基礎底標高和-4.32不是矛盾了么？因?yàn)槲一A(chǔ)一共才-2.2怎么冒出了-4.32 由于獨立基礎的高是-1.9至-2.2 所以我基礎層設置的層高為2.2
