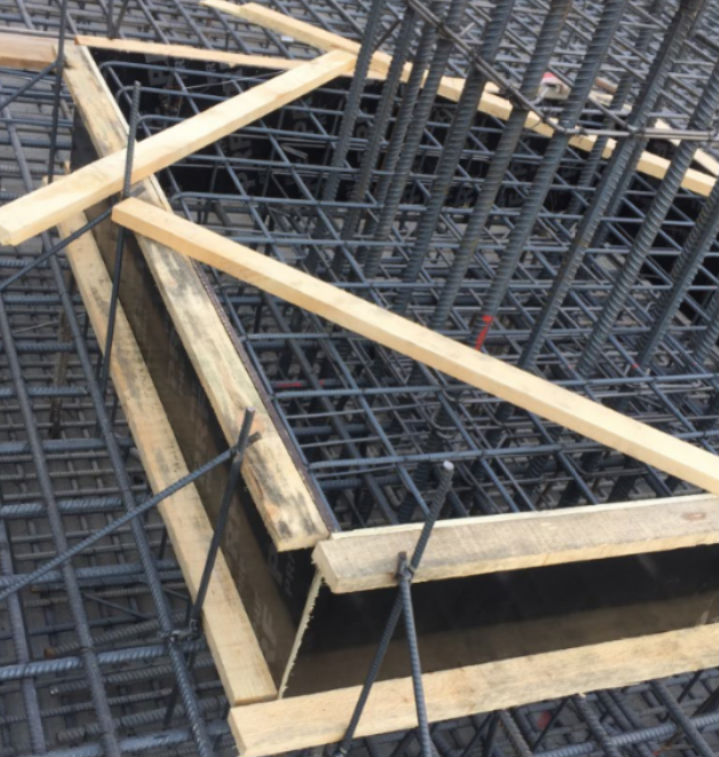

筏板基礎頂標高有柱子的基座，如何布置????支護模板的那一塊是基座
全部回答
(2)
首答僅用{{minutesHtml}}
-

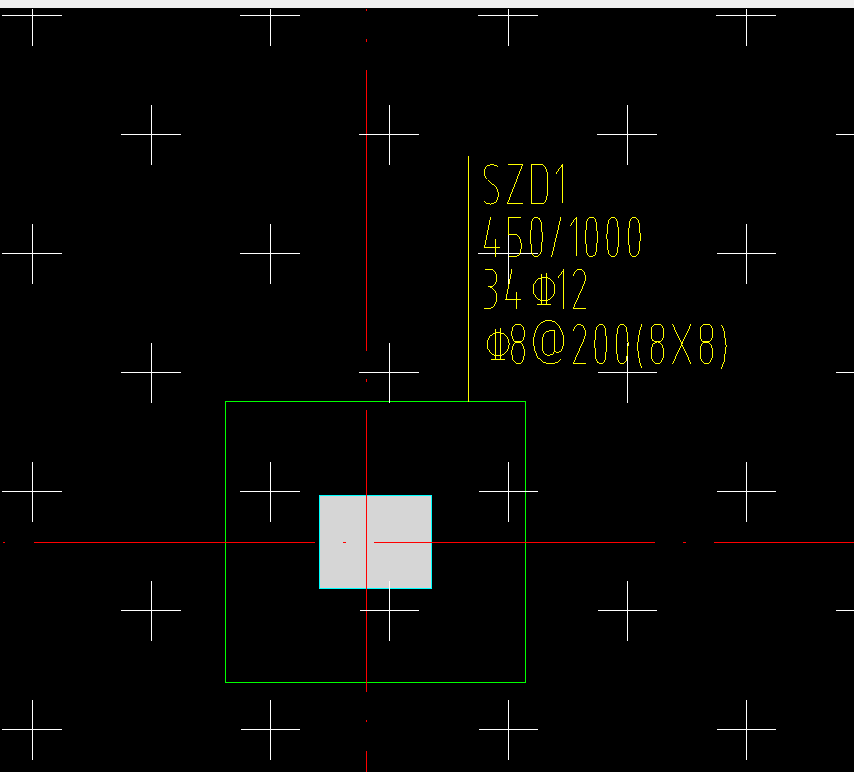

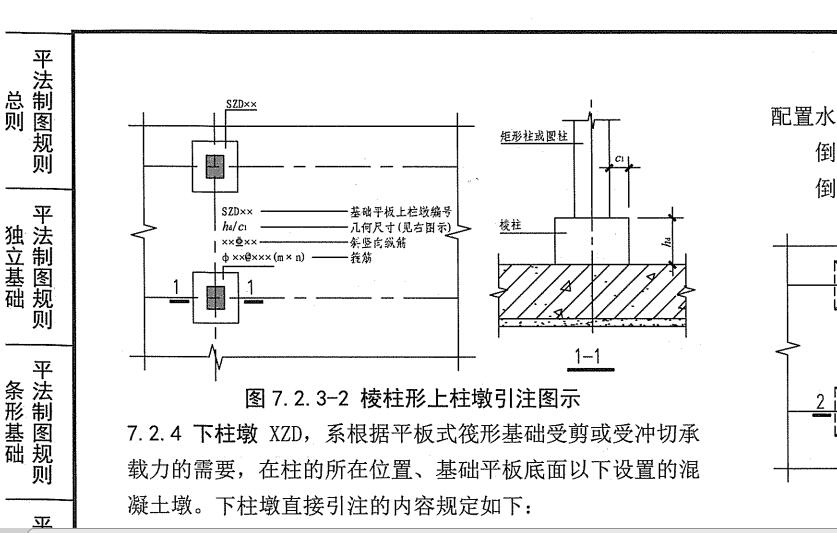

已采納首先你要按照16G101-3的圖集來看懂這個標注。見圖集P54頁。但是看了你的標注后，感覺你的450/1000和圖集的標法有點不一樣，我感覺你上面的450是柱墩突出筏板的高度，1000是柱墩的邊長。（這個你具體用cad拉一下就知道了）
2018-12-01 22:28:33
-
筏板上部的這個叫“上柱墩”SZD是首字母縮寫，在軟件中 找柱墩，選擇矩形上柱墩
2018-12-01 19:14:03
-
老師，也就是說，如果在一塊筏板基礎上，它的馬凳筋是像您給畫的示意圖中這么布置的，而不是橫向布置的
老師，您看我這個，是之前的甲方給出的別的工程的一個筏板馬鐙布置圖，如果這種的，設計或者甲方給出的馬凳筋如何布置，這樣，就是不按照豎向布置了吧
-
請問各位一個小白問題,畫圖時候地下室設置高度的
現在是地下室筏板頂標高是-5.8米,筏板是450厚的,集水坑有-7米的,只有一層地下,我基礎設置的層高應該是多少呢?
-
圖1是板結構圖，請問我畫圈的3處地方，剪力墻外那一塊是板還是墻啊？圖2是建筑圖如果是板的話，按說明中：未標注板均為120mm厚布置嗎？那這小塊板有配筋嗎？
