小九
2018-06-30 14:37:17
|
山東省
土建
|
722查看
2回答
老師請看，請問這個地方該繪制什么內容？板嗎？多厚的，頂標高是多少?詳情圖我看不懂

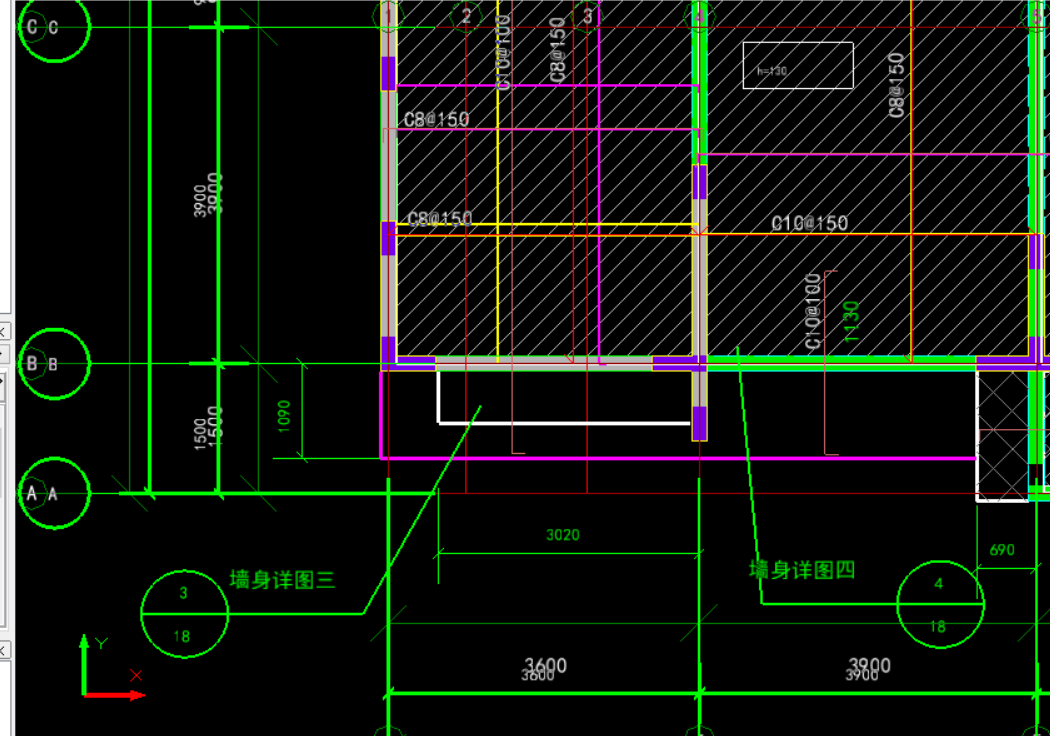

第一張圖是一層板繪制的廣聯達圖，圖二是詳情
全部回答
(2)
首答僅用{{minutesHtml}}
-
根據圖紙大樣，這里應該是一個凸窗，用兩塊板分層畫，最后畫一個凸窗鑲嵌在里面。凸窗用帶型窗畫。如果我的回復對你有幫助，麻煩采納下我的回答，謝謝。
2018-06-30 14:40:40
-

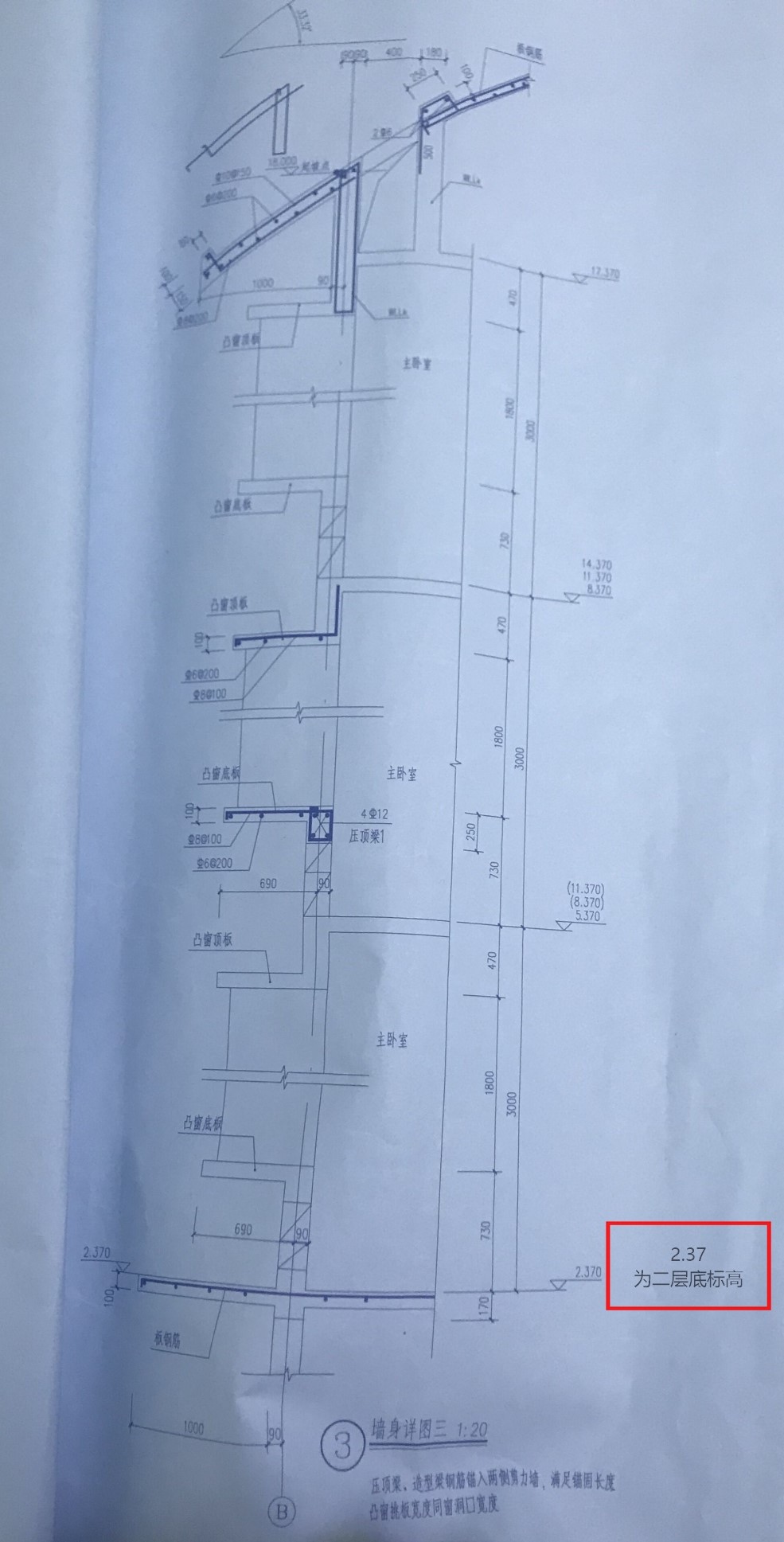

圖二是索引號18/3大樣圖，圖一是某一層平面(截面未截出)每層結構有不同，板厚度建議查看相應層的說明，一般設計會注明，并不同的板其板厚也不同；頂標高圖二已給出(2.37/5.378.37/11.37/等)，建議查看相應圖紙
2018-07-01 16:36:16
