照明配電箱與橋架不在一張圖上怎樣識別它們之間的電纜
照明配電箱與橋架不在一張圖上怎樣識別它們之間的電纜
全部回答
(3)
首答僅用{{minutesHtml}}
-

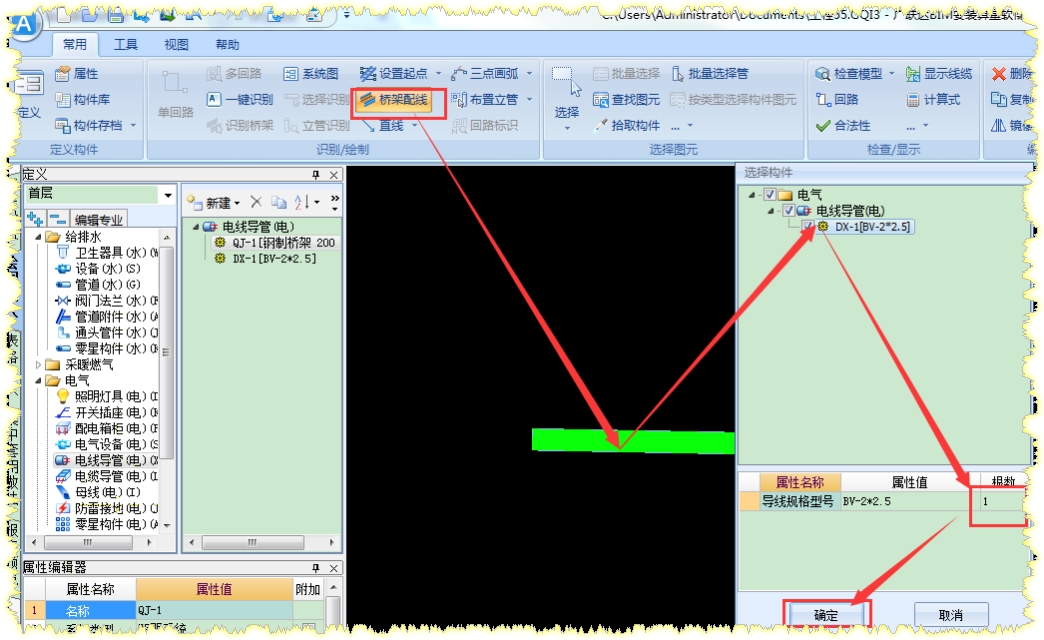

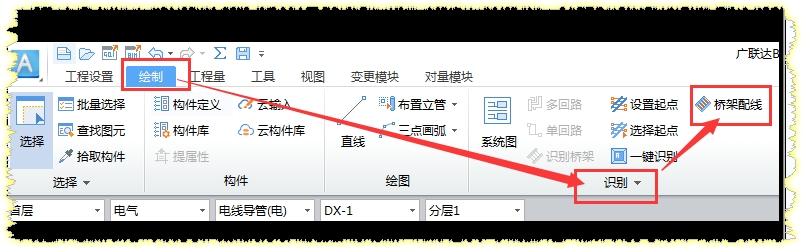

在定義界面新建電線/電纜，繪圖輸入模塊---常用---識別/繪制（管道編輯）---橋架配線，選擇橋架右鍵，選擇新建的電線/電纜，確定即可。如果通長的橋架的只需要配線一部分，那么先選中橋架右鍵打斷，然后再去橋架配線。
2018-06-07 08:04:37
-
可以利用分層功能，將圖紙分為分層1和分層2進行識別，這樣配電箱就可以顯示在2張圖紙上
2018-06-07 08:20:53
-
還可以把兩張圖紙合并，方法是導入圖紙，在插入另一張需要的圖紙，然后在CAD界面利用移動、復制功能，選定需要的部分圖紙復制或移動到另一張圖紙上。
2018-06-07 08:39:19
