1.衛生間給排水

請問圖紙標注的那一段是不是有問題，DN25管與DN20管沒有隔開，與平面圖不符，并且閥門規格也與平面圖不符

照明回路與插座回路在同一張圖紙上怎么算

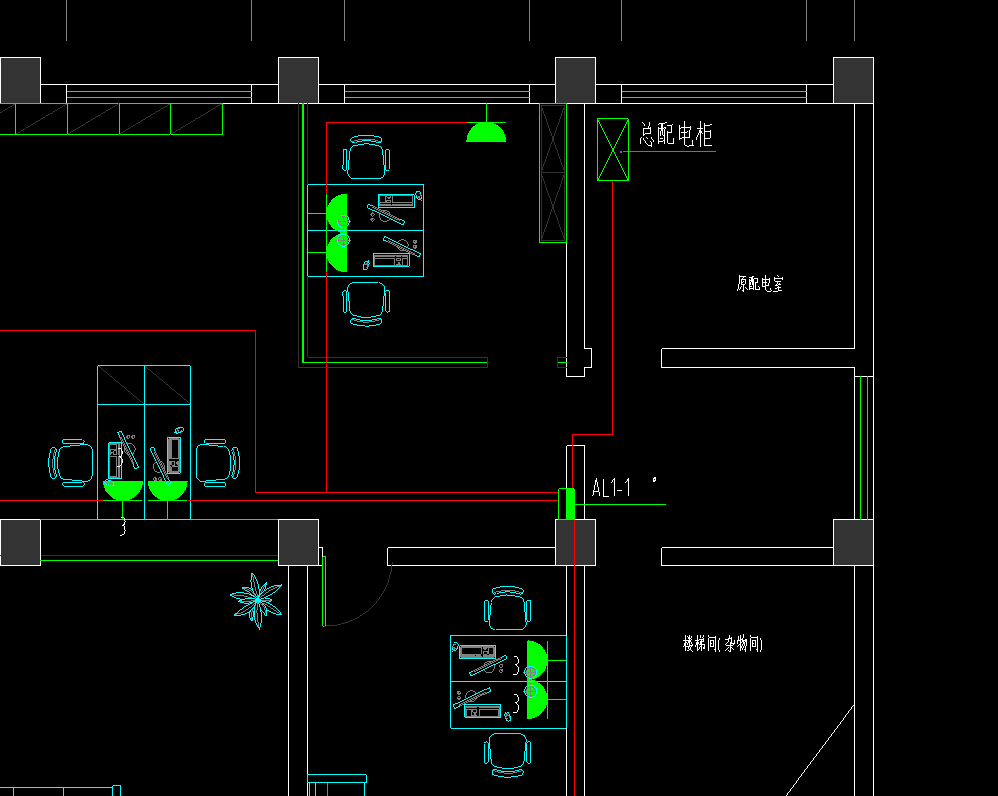

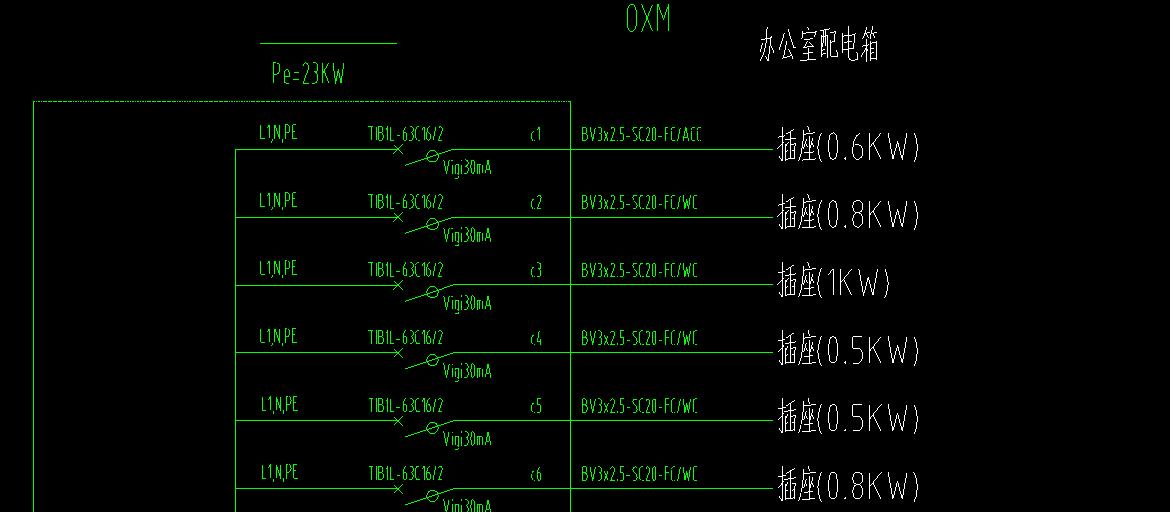

各位老師，如上圖，系統圖里面，插座和照明是分成不同回路的，但是在圖紙上都是畫在一起，我用多回路識別的時候，會幾個回路都一起識別下來，這樣會有問題吧？這樣子的圖我是不是應該直接畫線計算？還有，在圖上畫圈的地方，是需要重復畫回路吧？

關于電氣工程的一個小疑問！

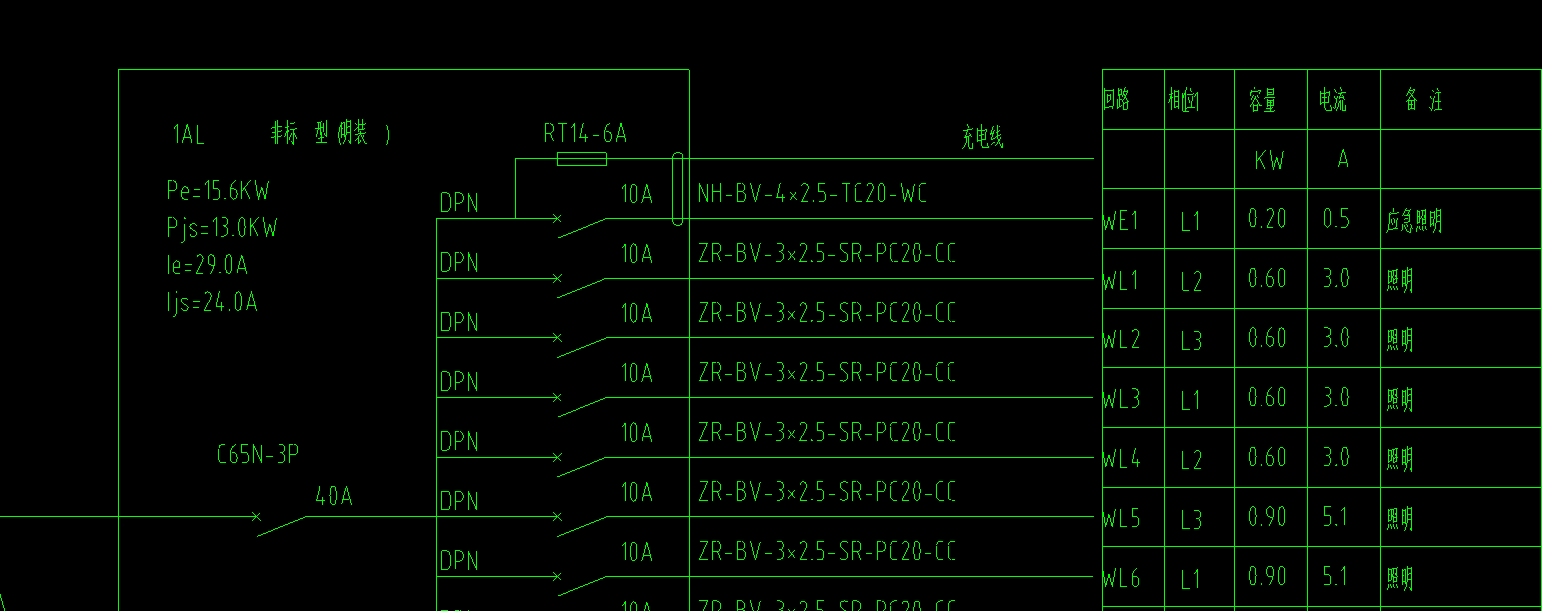

圖紙上，從AL照明配電箱出來后 有3個回路。 第一個回路，系統圖上標注的是WL1， 但是這個WL1又包含了2個回路 系統圖中 這個WL1 有C65N-20A/2P 的字母 請問這是不是意味著 WL1這里也有一個配電箱 要套取配電箱的定額？ 如果不是配電箱，應該套取什么定額？ 在線等 電氣達人解決~

安裝電氣圖紙算量問題

各位前輩，麻煩問一下啊，施工圖預算。如下圖，就是系統圖中，有連接手動按鈕和手動控制臺的回路，但是在強電，消防平面圖中，都沒這兩條回路表示，而且消防系統也沒有這兩條回路。麻煩問一下，這部分預算還需要計算嗎，假如計算，怎么計算啊

老師們好，安裝電氣識圖問題請教，謝謝！

1、從系統圖2得知，6ELS1出來Y1-Y3三條回路管1~13層梯間應急照明，Y4備用；假如標準層電氣平面圖是六樓，那么走線是從6ELS1至6層左右梯間照明設備（標準層電氣平面圖），然后在樓層指示燈這里向上向下往其他樓層嗎，因為平面圖沒有畫出6ELS1到梯間照明設備間線的走向，請問這個現場實際平面走線怎么走，能大致畫一下嗎？2、梯間應急照明采用2種電纜，（見系統圖2，標準層電氣平面圖），是左右梯間分開穿線了嗎？3、一層電氣平面圖中藍色框的/4是什么意思，為什么有的線上有，有的沒有？2021-01-17 13:35:07 補充
