這種多一塊出來的暗柱，也要用墻填滿嗎？填滿和不填滿對鋼筋量有影響嗎

問題補充：算土建的時候我導入暗柱就行了吧

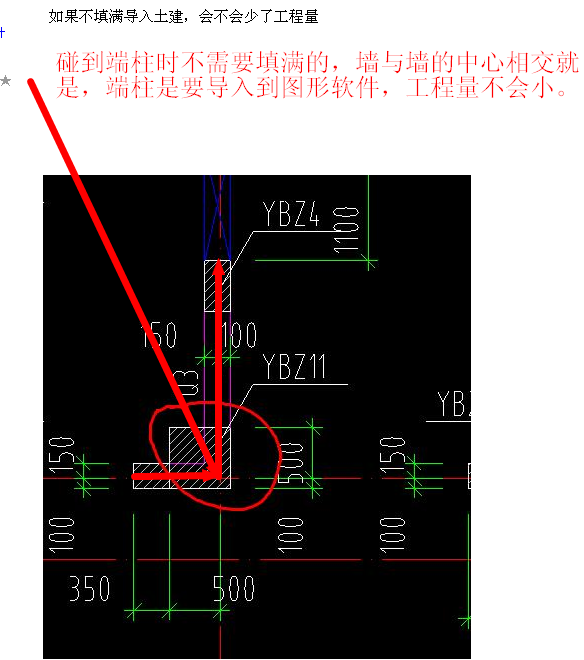

剪力墻遇到端柱怎么畫，需要把端柱的每一塊都覆蓋嗎？單獨的端柱呢也需要墻覆蓋嗎？

墻與柱的問題

剪力墻的暗柱及端柱比墻身寬，以及有L形和T形的暗（端）柱，為了后期順利導入土建算量，在鋼筋算量中要把JLQ滿畫。所謂的“滿畫”是指用墻構件把柱的區域全部畫上嗎？這樣無形中會造成多種寬度的墻身，需要多次定義或者在CAD識別后要進一步區分，有很多不便之處；還是說只要按柱所連接的墻來畫通（即穿過柱子）？

廣聯達鋼筋和圖形在繪制剪力墻和暗柱的時候都必須剪力墻包暗柱嗎

今天剛發現一問題，原來在鋼筋算量中畫剪力墻時，要包含暗柱。可是我卻發現一個問題，疑惑不解.我畫的圖只有兩種墻，Q1：300mm，Q2：200mm，墻的配筋不一樣 圖一：剪力墻不能連畫，多出來的那塊剪力墻是不是后補畫上去？ 圖二：剪力墻是200mm，多出的那一塊墻寬300，我該如何畫？用Q1，還是Q2墻補畫？如果用Q1，鋼筋就不對了。 圖三：此暗柱是單獨的一根YAZ6，沒有剪力墻與它連接，是否要畫，如何畫？還是直接在土建算量中畫？問題補充：問題三，我在鋼筋軟件中用的是暗柱畫的，沒有用端柱畫，好像效果是一樣的？不知道對不對？我的意思是，墻怎么畫，要不要覆蓋這個YAZ，這個如果現在不畫，導在土建軟件中，就不會顯示，我怕將來在土建軟件中補畫，把這個YAZ給忘記了，所以想提前畫了

以剪力墻為支座的框架梁

本人在實際工作中遇到了些問題，都是關于以剪力墻為支座的時候，框架梁鋼筋如何錨固的問題，希望你在百忙之中給我解答，謝謝。以下問題的梁與剪力墻平行1、約束邊緣的暗柱、端柱、翼墻柱、轉角柱可以做為支座嗎？如果是，那么從其邊緣算起，KL梁進去一個Lae的錨固長度是否就可以了？2、構造邊緣的暗柱、端柱、翼墻柱、轉角柱可以做為支座嗎？如果是，那么從其邊緣算起，KL梁進去一個Lae的錨固長度是否就可以了？3、如果以上2點都不是，那是不是以整個剪力墻為支座，也就是把剪力墻當作與框架柱一樣的支座，從剪力墻邊算起，錨固長度除了滿足Lae外，還要滿足0.5hc+5d嗎？（hc指墻全長，含約束及構造邊緣的長度）這樣的時候，當剪力墻假如達到3M，那么錨固會變的很長的，有1.5M左右。4、如果以上3點都不是， 那么是不是把梁的鋼筋貫穿整個剪力墻，直到外邊的鋼筋內側，下彎15d錨固呢？假設剪力墻全長3米，前后都有約束暗柱，AZ1靠內，AZ2靠外邊。KL梁鋼筋貫穿AZ1及剪力墻，再穿過AZ2，直到AZ2最外邊鋼筋的內側下彎15d。正確嗎？5、如果設計有設置暗梁的時，那以上第3、4點內的KL梁鋼筋會與暗梁鋼筋重疊搭接很長，改如何處理？6、小墻肢的概念改如何解釋？純剪力墻(無約束和構造邊緣)算是小墻肢嗎？7、如果是以小墻肢為支座，那KL梁錨固長度又當如何？4、當設計沒有暗梁時，框架梁與純剪力墻（無約束和構造邊緣）交接處錨固長度多長呢（梁與剪力墻平行）？是直接從剪力墻邊進去一個Lae錨固長度嗎？還是要同時滿足與KL梁縱向鋼筋構造同樣的0.5hc+5d呢？還是也貫穿整個剪力墻，到最外邊的鋼筋內側下彎15d？如果設計有暗梁，那么暗梁與框架梁搭接會變的很長，當如何處理？6、框架梁鋼筋穿過剪力墻時候，是從暗柱鋼筋內側過，還是外側過？是從剪力墻豎向鋼筋內側過還是外側過？7、在剪力墻結構中，KL梁的名稱是否合適，因為KL只有KZ一起才是框架梁？8、KL梁錨入剪力墻內的鋼筋是否要設置箍筋？
