請問一下，圖示發板負筋長度是3000還是6000
圖紙上發板負筋在CAD測量時與圖集表示的不一樣
全部回答
(5)
首答僅用{{minutesHtml}}
-
已采納

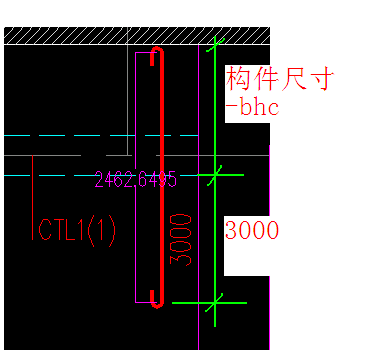

圖示發板負筋長度是下面挑出是3000，上面尺寸按構件尺寸-bhc計算。
2014-12-23 10:42:38
-
圖紙上發板負筋在CAD測量時與圖集表示的不一樣是正常的，你只要按設計圖紙標注尺寸設置就可以了。
2014-12-23 10:44:19
-

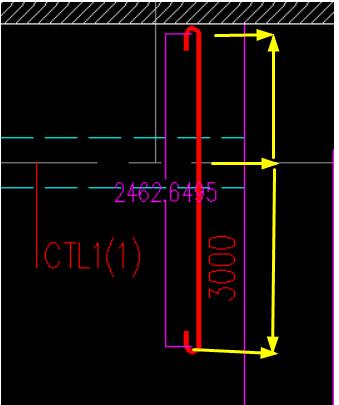

這是條跨版受力筋，下邊標注的是3000，上邊是整板的寬度。
（不是6000！，注意上邊板的寬度）
跨筏板受力筋。
2014-12-23 10:43:25
-
圖紙上發板負筋在CAD測量時與圖集表示的不一樣
答;是3000，無尺寸線標注，就視為一個整體，看比例也就3000.梁按500，去對照兩邊長度。有CAD去量和軟件有測量距離，測一下不就更放心了嗎
2014-12-23 11:09:31
-
不要用測量尺寸去測量圖紙上的尺寸標注，一律按照圖示尺寸為準，因為有的圖紙設計為了顯示效果最佳，就對圖紙進行了縮放，所以她的尺寸就不是一比一了。所以你再去深究這個測量尺寸和標注尺寸就沒有意義了啊~
2014-12-24 08:39:27
