基礎梁平法標注不知道什么意思
如圖，基礎梁的截面尺寸Y后面的數字表示什么？
全部回答
(3)
首答僅用{{minutesHtml}}
-
已采納

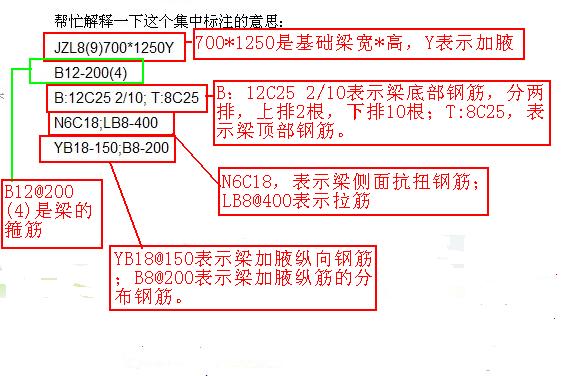

JCL2(11B) 850*1000 Y1800*550*350,
意思是基礎次梁，11跨，兩端懸臂，截面高度1000，寬850。
加腋標的有點問題，按11G101加腋應該是兩個數據就可以了。參照平面圖也沒有相應線條，這個最好詢問下設計，或看有詳圖沒。

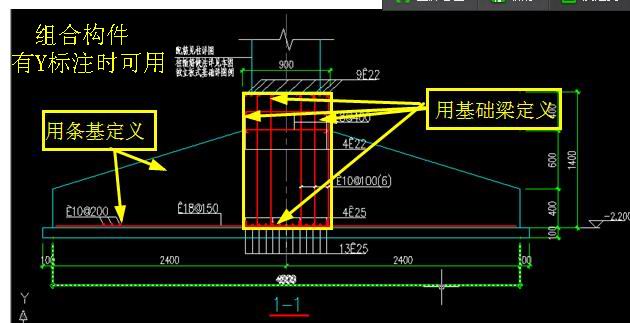

其實個人底下理解可能是指的圖中外面兩線條所指的條基，指寬1800，底矩形高550，坡高350,個人理解僅供參考。
2014-06-27 17:41:46
-
如圖，基礎梁的截面尺寸Y后面的數字表示什么？
答：，，，
2014-06-27 17:47:06
-
你看一下11G101-3圖集的第20~29頁關于條形基礎的集中標注表示方法，從圖上看JCL2（11B),850*1000，Y1800*550*350。表示：基礎梁2，共11跨向兩頭延伸，基礎梁截面寬850，高1000，條基板寬1800，板高550，坡高350.
2014-06-28 17:28:42
