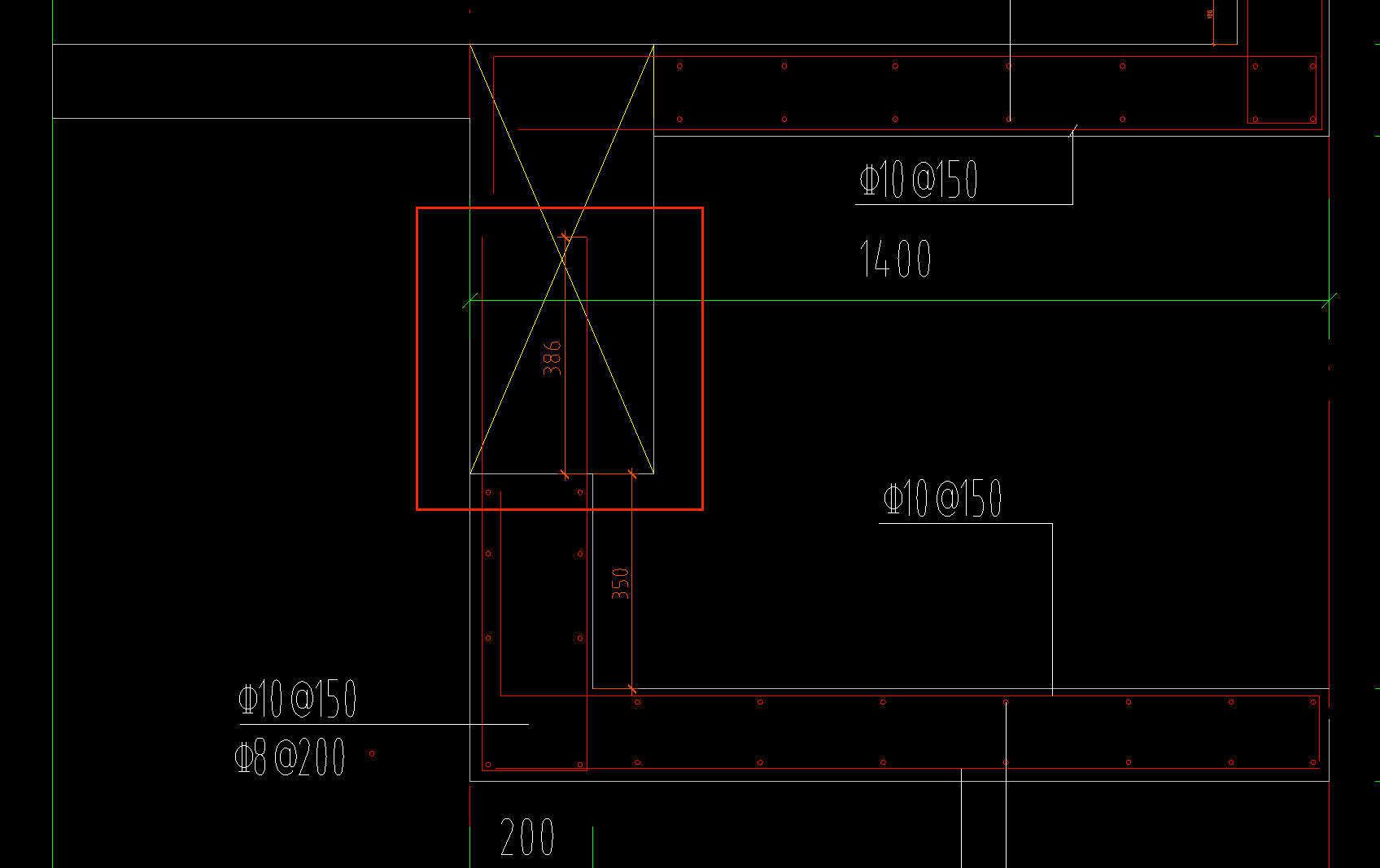

在設置剪力墻的時候，根據大樣圖，鋼筋節點是錨入板內，三維鋼筋時是錨入梁內

在設置剪力墻的時候，根據大樣圖，鋼筋節點是錨入板內，三維鋼筋時是錨入梁內，我編輯鋼筋改了鋼筋長度，就成了現在這種三維鋼筋圖，還是在梁內，應該怎么處理呢？這樣影響算量嗎？

外墻鋼筋

老師好，請問600厚的外墻，這樣的鋼筋怎么設置，墻筋節點內我只看到上部錨入能改，下部的就不知道怎么設置了

圈梁上部縱筋預留鋼筋為什么有個彎折？

為什么圈梁上部縱筋預留鋼筋有個彎折？不應該是直著錨入剪力墻伸出一個搭接長度嗎？應該是直的一根鋼筋??？2022-12-13 14:53:17 補充

請問這樣的情況，錨入梁的鋼筋平直段是按照什么尺寸去繪制？

第①節點：懸挑板鋼筋錨入梁內，101圖集顯示錨入梁內的平直段長度不小于0.6*lab，但是圖紙顯示平直段鋼筋稍微長一些，那么想請教下，我們一般的預決算或者投標文件里繪制鋼筋時，這個平直段鋼筋長度是按照0.6*lab考慮還是按照梁寬度減去一個保護層尺寸考慮呢？求解？第②節點：圖紙中表示鋼筋盡頭有一個彎鉤形狀，那么在繪制時，這個地方是畫成直鋼筋完成，還是在畫一個180°彎鉤？求解？

人防門框墻鋼筋布置及截面選擇

人防門框墻左右構造采用框架柱代替（用柱式構造同樣會錨出柱外），上部下部結構鋼筋錨出了柱子，鋼筋計算式表示為：人防門框墻+兩端錨固，左側lae從DZ1外側開始算的，另一側lae 從KZ1a內側開始算的，是否我的截面類型選擇錯誤？應該如何修改？（計算規則節點設置都為默認）人防門框墻（左右構造選擇為柱式）上下部構造水平縱筋沒有彎折錨入DZ1里面也沒有彎折錨入臨近剪力墻內，有沒有解決方案？
