問個弱電系統圖的問題

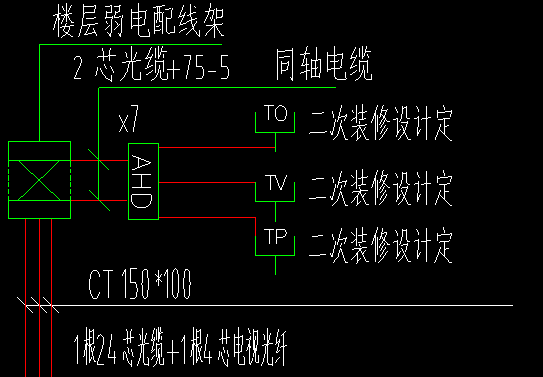

圖中顯示有（1根24芯光纜+1根4芯電視光纖）由1樓總弱電箱經過配線架連接2樓各戶光纜終端盒（AHD），平面圖中顯示2樓光纜終端盒（AHD）有10個。圖中這個*7是什么意思呢？
AHD終端盒有10個，那（1根24芯光纜+1根4芯電視光纖）工程量是多少？是僅計算總弱電箱到配線架的距離嗎？需要*10嗎？
同軸電纜75-5的工程量是按（配線架→各個AHD）距離的總和？
全部回答
(1)
首答僅用{{minutesHtml}}
-
1、圖中這個*7是，從配線架到AHD,是7根（兩芯光纜+同軸電纜75*5），AHD終端盒有10個，那就再乘以10
2、（1根24芯光纜+1根4芯電視光纖）工程量是僅計算總弱電箱到配線架的距離，不需要*10；
3、從AHD出來的是三根線，TO\\TV\\TP規需要設計明確，
-
