請教關于繪制筏板基礎的封邊和擋土墻

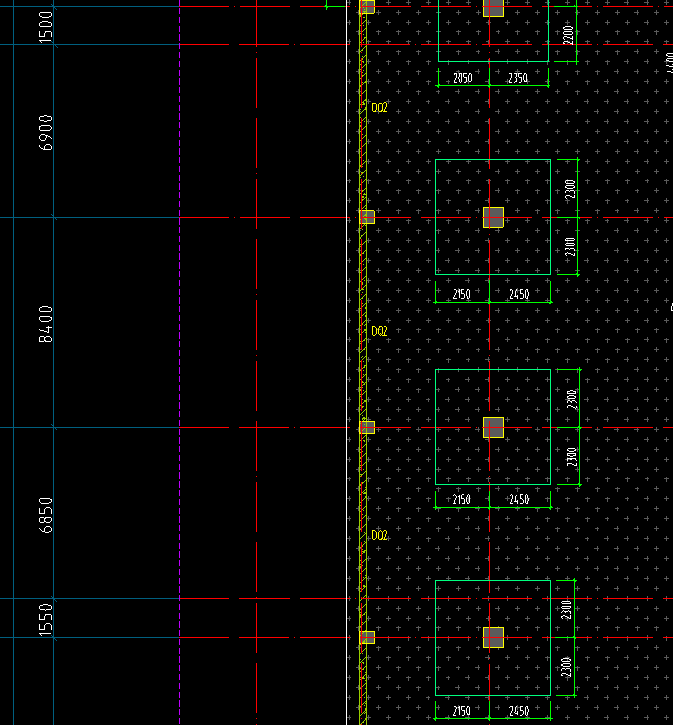

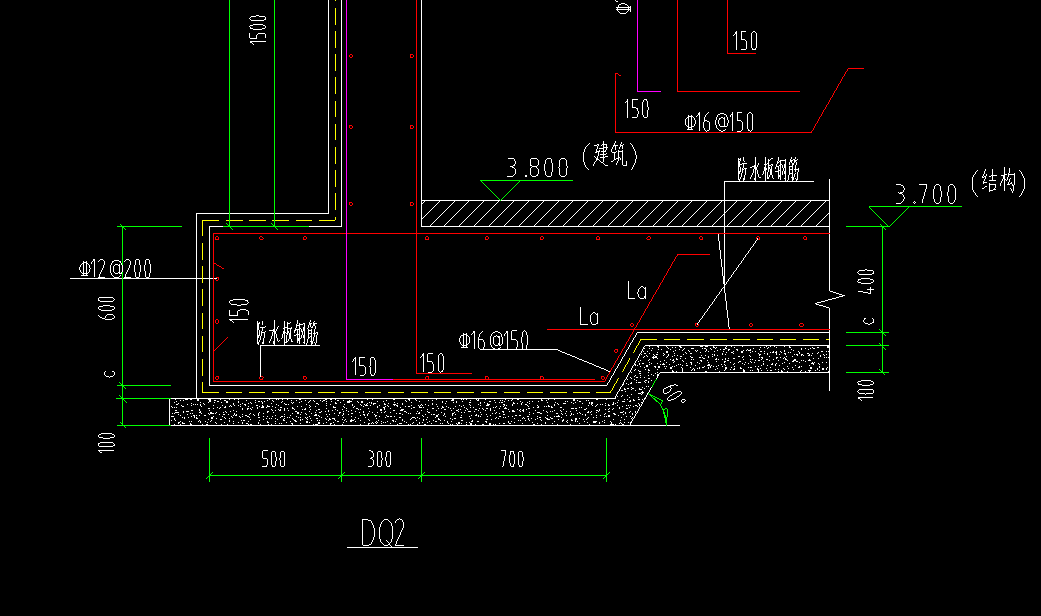

請問，這種構造剖面，還需要設置封邊嗎？再就是這種擋土墻咋畫啊，不需要畫擋土墻基礎了是嗎
全部回答
(3)
首答僅用{{minutesHtml}}
-
已采納

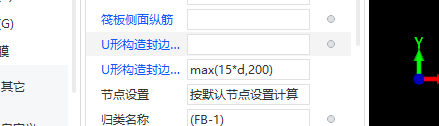

擋土墻直接用墻畫就行，下面的基礎用600厚的筏板畫就行，400高筏板連接的位置設置一個變截面，封邊鋼筋按上面的圖設置就行了
2025-02-18 16:52:58
-
2025-02-18 16:53:49
-

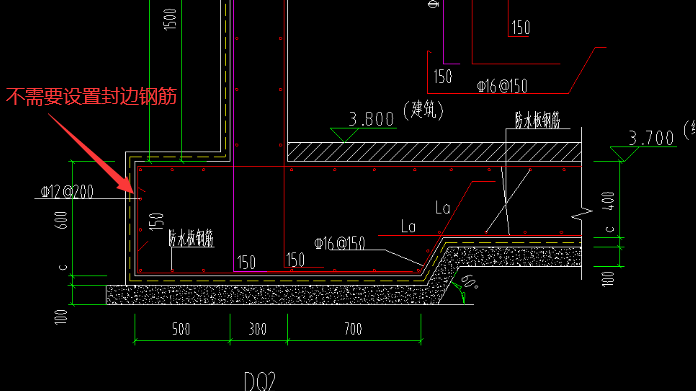

沒有U型封邊筋，但是筏板主筋上下要互相彎折交叉150mm，還要布置筏板側面縱向筋。DQ在墻柱圖里面。
2025-02-18 16:54:02
