關于氣體滅火自動報警的問題

由于不擅長消防專業的內容，有沒有比較熟悉的大神，幫我解答以下疑問：1.氣體滅火自動報警系統圖與平面圖中有標識回路根數卻沒標識信號線、控制線等，那么這個回路配有什么線呢？每種線又含有多少根？2.根據系統圖是指每種消防器具都是單獨配管的意思嗎？

火災自動報警系統線材問題

火災自動報警系統：請問各位大神，箭頭指的連接煙感和按鈕的那一段用什么線嗎？沒有圖例標注。消防回路總線用2根ZDN-RVS-2*2.5，那每一層的消防回路是用1根ZDN-RVS-2*2.5的意思嗎？

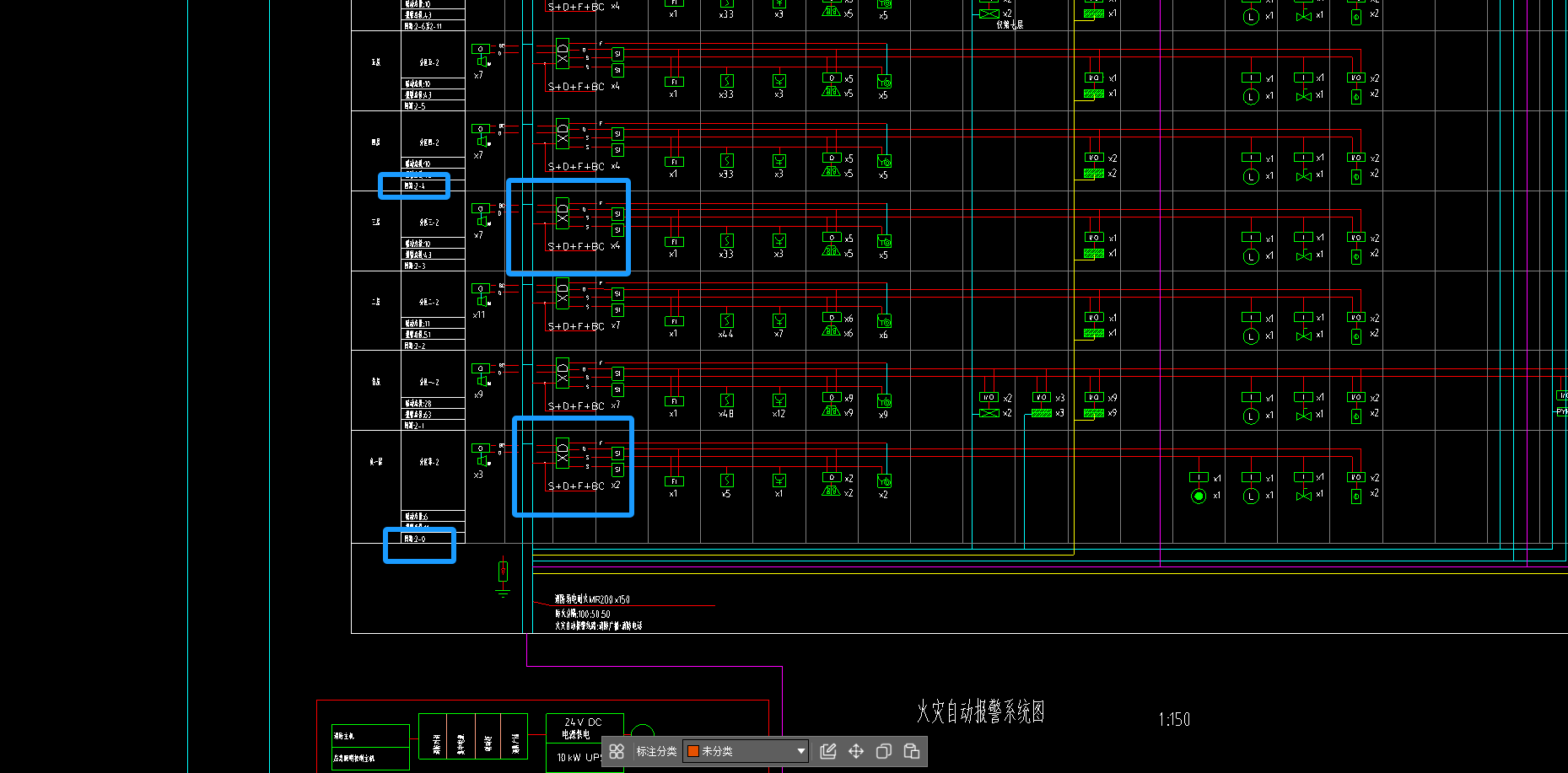

關于火災報警系統圖算量的問題

1、系統圖圓圈框住的1點代表什么？框住的2點代表什么？1點是接線箱嗎，2點部分水平與垂直方向有沒有接點（垂直跟水平（2點）是主線與分線相交的還是一條線直接拐彎走向）！ 2、紅色部分設備聯動控制線回路是圓點（1點）引過來一個設備一條回路（多條回路）還是從圓點(1點)引過來并聯的一條回路？（即紅色部分聯動控制線是全部從1點處引單獨的多條回路過來， 還是一條回路全并聯過來的） 3、1點（圓點）回到消防控制中心是每個圓點一個回路（多條回路）還是一個回路全部并聯過來（單一回路）？ 4、24V電源線部分系統圖水平方向接點均未有圓點是每個模塊都要從圓點處引一條單獨回路（多點多條回路）還是一條回路并聯過來？ 5、編碼消防栓按鈕系統圖垂直方向接點也是未有圓點是編碼消防栓按鈕都要從圓點處引一條單獨回路（多點多條回路）還是一條回路并聯過來？然后從圓點回到消防控制中心是每個圓點一條回路還是一條回路將所有圓點并聯過來？問題補充：這個是二總線制圖紙！ 其實我是搞不懂有個小圓的交點和沒個小圓的交點有啥區別（是同一種線的兩種不同交點）！就是1點和2點！不止聯動控制線、電源線和和按鈕線也是有這兩個不同的點！ 如果他的交點（無小圓）表示相交但不相連的話，為什么電源線和按鈕警鈴線也有這種交點（輸入及輸出模塊引出來第一個點），但是這個圖是二總線制的！

各位大佬能抽空看看么，我畫都回路對不對啊，新人小白求指點

我是跟著廣聯達安裝消防90分鐘教程來畫地下一層火災報警平面圖的，管線用的是報警線提量，然后回路檢查都時候發現有些地方是斷的，又自己手畫了一部分，再檢查紅色SD線回路基本都通了，這樣畫對嗎？求各位大神指點一下！拜托了

電氣配線長度計算

電氣配線怎么計算？圖中的數字為距離，層高4米，開關高度為1.5米，系統圖是系統圖是BV-3*2.5-PVC20-CC/WC，如圖，求計算過程，布線示意圖是否為如圖，計算公式是：1. 電氣線路中電線的計算，首先按照各回路計算出基礎根數的長度，再分別計算三根、四根或者五根段中的超出基礎根數的長度量之后的總和就是回路的電線量。把所有回路計算完之后的累計則是總電線工程量。 2. 單聯單控開關的導線是一進一出，計2根；雙聯單控開關的導線是一進二出，計3根；三聯單控開關的導線是一進三出，計4根線。 還是：（天花鋪電線長度+燈具到天花高度+開關到天花高度）*回路數
