方法一：導入布局時因預覽視口未添加完圖紙導致，導入布局時，請選擇空間選擇要的布局，下方有個預覽視口，一定要把所有的視口添加完再導入。如圖：

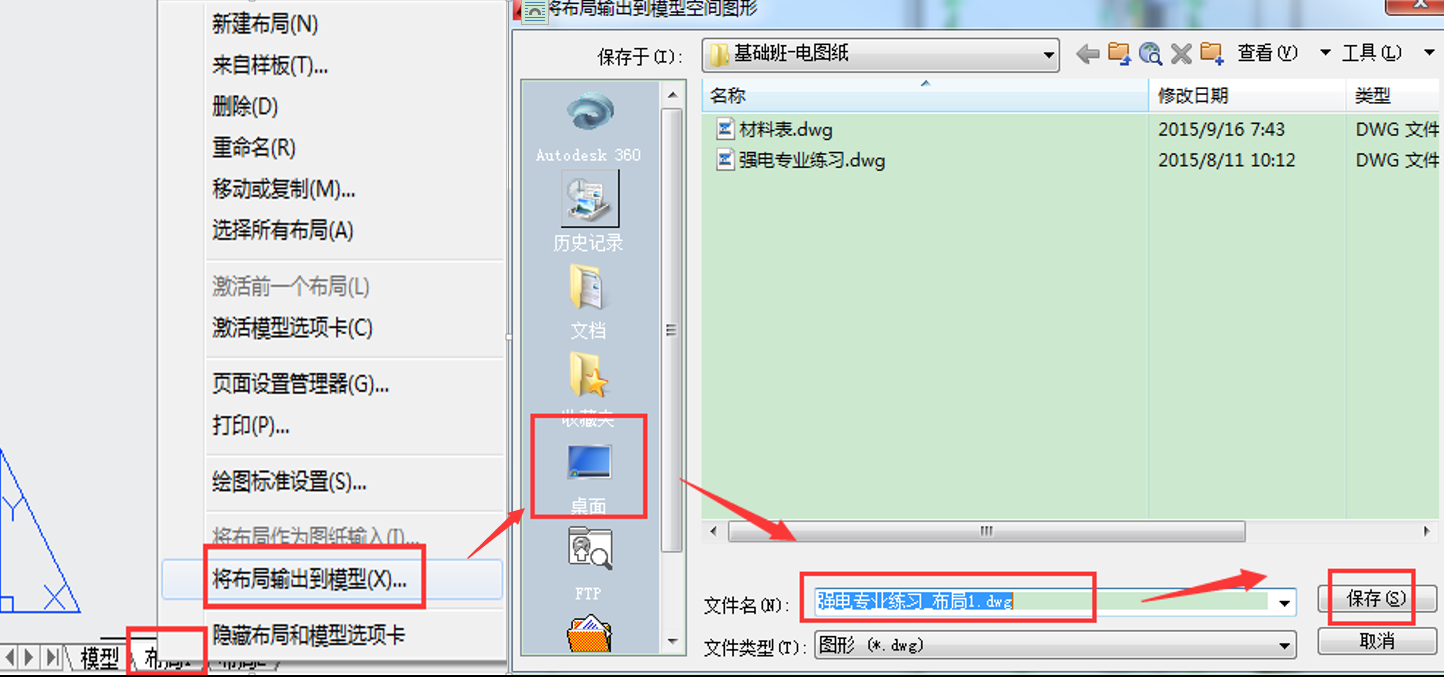

方法二：在天正中打開布局圖紙---在布局視口處鼠標右鍵---將布局輸出到模型，選擇對應路徑保存---再打開導出的模型圖紙---命令行輸入TXDC（圖形導出）導出---在軟件里面導入CAD圖紙即可。如圖：

方法三：將天正打開---點到布局圖紙---命令行輸入TXDC回車（圖形導出）導出保存---再在軟件的布局視口導入即可。

方法四：若有CAD快速看圖會員---用CAD快速看圖打開圖紙---切換到布局圖紙界面---鼠標右鍵點擊【布局轉模型】按鈕---將布局圖紙保存---再用CAD快速看圖打開保存的布局圖紙---直接鼠標右鍵點擊【CAD圖紙分割導出】功能---點擊【選擇區域】按鈕---拉框選擇全部圖紙---點擊【導出圖紙】按鈕即可。如圖：

方法五：圖紙中有參照?qǐng)D紙，在天正軟件或CAD快速看圖中綁定外部參照即可。
