照明回路地線問題
www.kslywz88.com/questions/1381692
我想關于這個問題加問一下，為什么下面回答都不考慮地線呀？燈具不要接地線的嗎？
全部回答
(2)
首答僅用{{minutesHtml}}
-
已采納
平面圖標注是有問題，設計4線就說明有一根應急火線
2022-07-26 16:59:36
-
我感覺他們不是不考慮地線，是都假設圖紙是正確的才發表這么多，首先帶蓄電池的應急燈，需要4根線，系統圖給出是4根線，所以在正常照明的基礎上需考慮一根充電線，過道吸頂燈為普通燈，可以考慮和普通回路一樣的穿線法，這個完全可以問設計。
2022-07-26 16:57:03
-

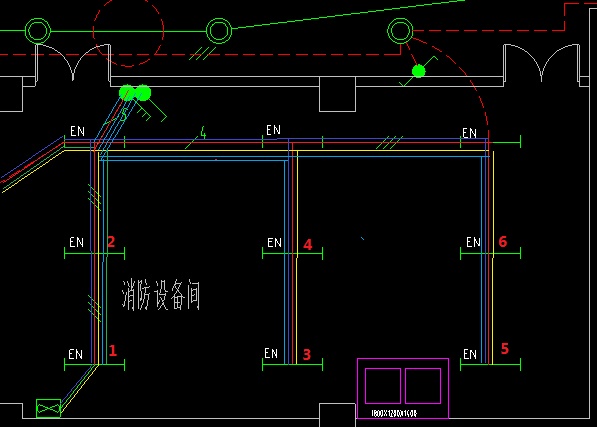

這個照明回路平面圖上都是3根導線嗎？（繪圖是不是串聯在一起，再連接到配電箱？）z2024-02-20 16:09:08 補充
-
從應急照明出線的 樓梯間應急照明（左右兩側都有）兩條 如圖 -2~9F是指一條串聯通到頂部嗎？還是每層都去與1層的應急照明箱連接？算9個回路
-
圖紙為啥設計的照明回路都是弧形（藍色劃線）？請問計算線路工程量，是否可以按燈具中心點之間的直線（紅色劃線）距離取值就可以？
-
廣聯達BIM安裝強電照明回路“單回路”識別“導線根數”問題求解
如圖此照明回路是WDZN-BYJ-3x2.5；但是使用單回路功能后識別的“導線根數”為什么會分無、2根、4根；回路本身的需求是3根；難道只能自己繪畫回路嗎；為什么系統會如此識別的，是否合理
