樁承臺如何繪制

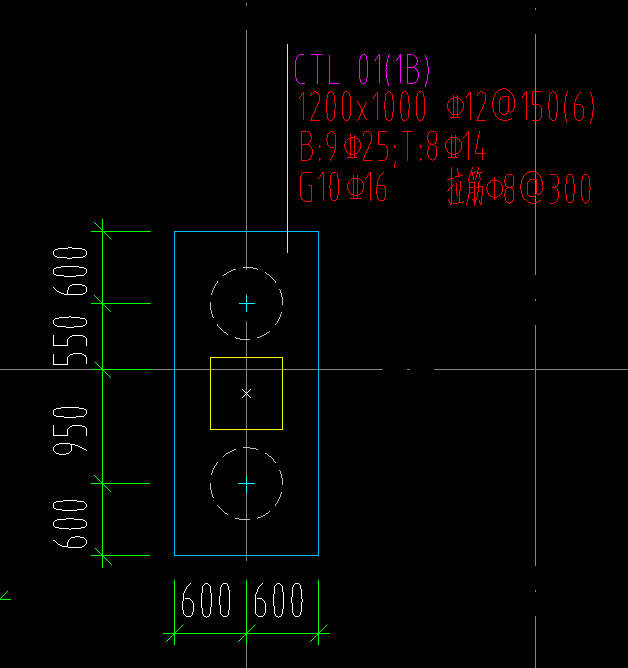

如圖：這樣的樁承臺如何繪制，標注都代表什么？2021-12-08 09:50:14 補充

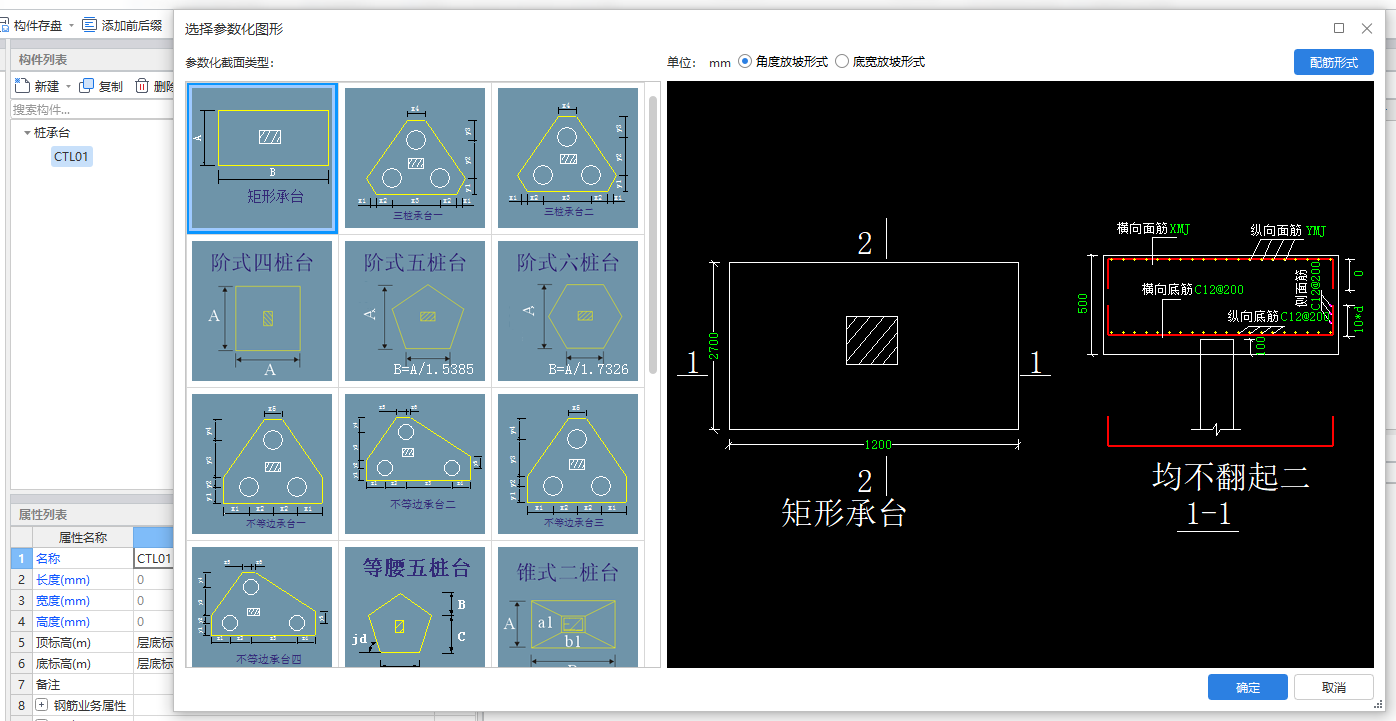

是用這個定義么？高度如何設置？拉筋如何輸入？
全部回答
(3)
首答僅用{{minutesHtml}}
-
已采納
首次提交 2021-12-08 09:51:49 最近修改2021-12-08 09:55:20 (修改過1次)
-

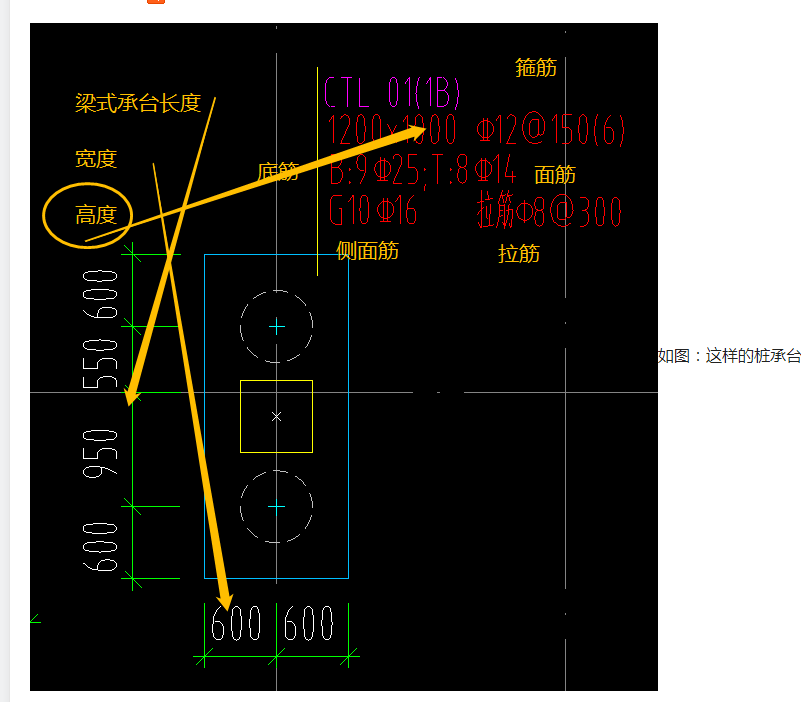

這種是梁式承臺，應該比較規范和簡單的了。
B底部鋼筋
T上部鋼筋
G構造鋼筋（側面）
2021-12-08 09:45:51
-

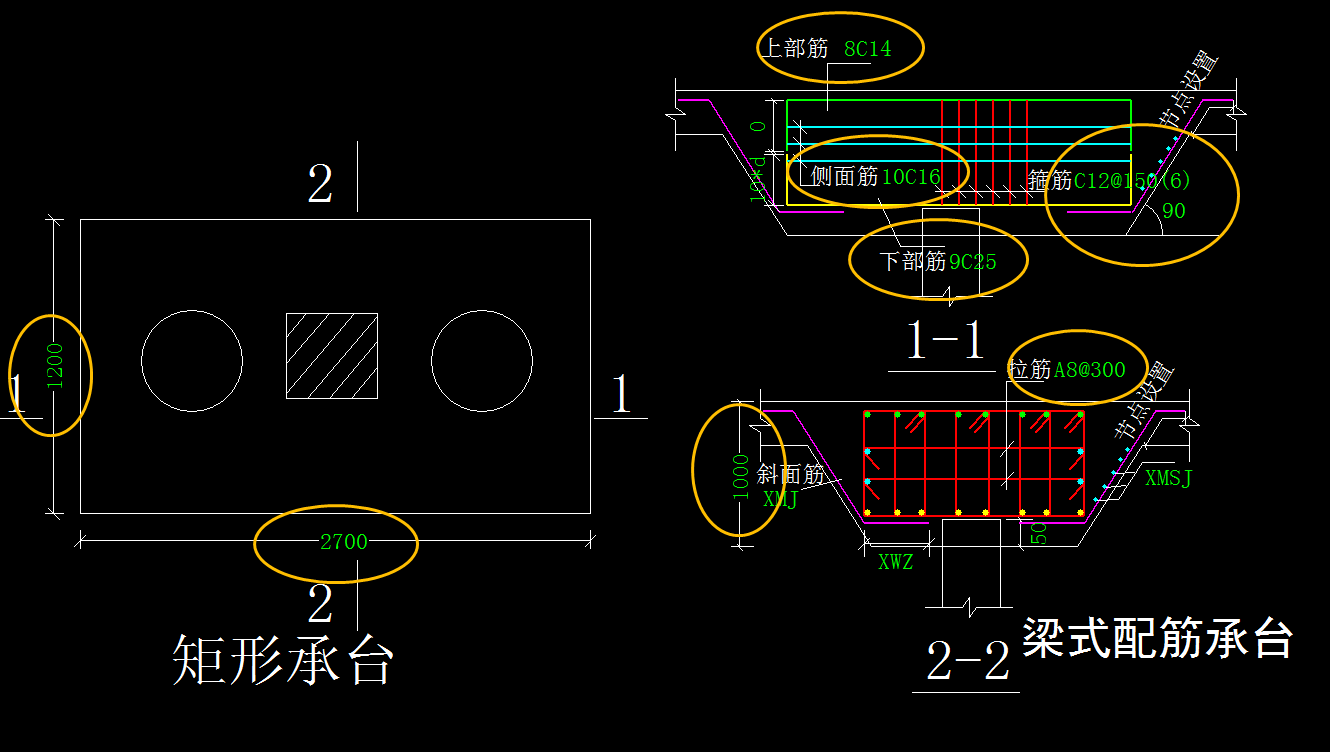

按照梁式配筋定義，上部鋼筋和下部鋼筋分別是9c25 和 8c14，側面鋼筋未構造配筋10c16，拉筋未直徑8 間距300 .
2021-12-08 09:47:41
