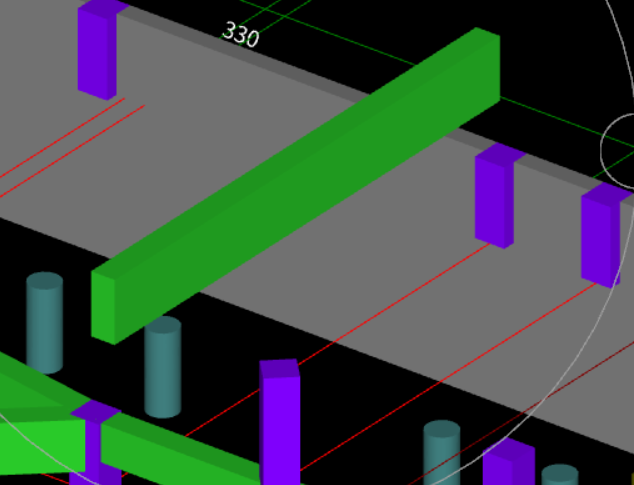

左邊的柱高0.00，右邊柱高-1.8，梁的標高0.2，這搭不上什么回事

識圖

請問第一張平面圖中的標高5.75、5.25 是否是梁與板的頂部標高？ 如果是的話為什么平面圖中5.75處梁的寬度是200？ 與結構圖對應不上呢

總高為24.25米高的剪立墻定義問題

各位老師好：工作中遇到一個問題，這個是一個倉庫的倉壁墻，從下層梁頂到上層梁底的總高為24.25米，中間沒有梁，但是給出的剪力墻節點3#和4B+4A節點有點疑問，我提到的三個節點都是垂直通長鋼筋，不是附加的鋼筋，我理解的是從6.7米往上3000+搭接長度垂直筋用4B和4A，從6.7米往上3000開始的墻垂直筋用3#節點給出的鋼筋對么？如果這樣是對的，只要處理下墻表6.7-18.7標高段的墻，那么問題來了這段的墻應該在屬性里如何定義？2021-02-05 16:25:25 補充這個節點是這樣的~

求教不在一個高度上的窗怎么設置圈梁？？？

手里有一個文藝中心的圖紙，墻體為加氣混凝土砌塊砌筑。 1、設計說明中這樣寫：“抗震設計時，當墻高超過4m時，在墻中部或門窗頂部加設一道通長的鋼筋混凝土圈梁，梁高200寬同墻厚。”那么層高在4m內的墻體就不要布置圈梁腰帶了嗎？ 2、一般的設計窗都是頂著框架梁安裝的，我都是在窗的底部布置一道圈梁代替窗臺梁，可這個設計（下圖所示）一個立面上多個窗都不在一個標高上，這種情況下圈梁該怎么布置啊？問題補充：圈梁布置在窗口上方兼做過梁，窗兩邊布置抱框柱，那窗臺梁怎么設置？窗臺梁是通長的嗎？設計說明中壓根就沒有說到窗臺梁，這種情況該怎么辦？？

急急急！！二結構拉結筋問題和通長筋

二結構砌墻的時候，蘇02-2011圖集是這樣寫的砌體填充墻應沿框架柱每隔500~600mm設2A6拉筋，拉筋伸入墻內長度L1；6、7、8、9度時宜沿墻全長貫通。 第一個問題：規范里面所說的每隔500~600設置2A6拉筋，這個拉筋是不是就是柱子澆筑后預留在框架柱的預留鋼筋嗎？如果是的話，那我這個L1的長度規范里面沒說明，到底是多長啊，在哪里找？ 第二個問題：通長我們所說的砌墻的沿墻全長布置的不是這個鋼筋吧？這2根6的是在結構構件上預留的，我看現場砌墻的時候，在砌塊與砌塊之間放置的那根鋼筋是不是墻體的通長筋？我在現場看到的這個通長筋和規范上面說的6，7，8，9，度時全長布置的是一個意思嗎？為什么我在現場感覺基本砌墻都是全場布置的？說白了我就想問，砌體通長筋是不是就是那2根預留出來的在倒騰，只是抗震等級不同時，長度不一樣？ 第三個問題：抗震等級6，7，8，9度是怎么看的？我們圖紙上一般只有結構類型，檐高，設防烈度，沒看到多少度啊？怎么弄的？ 小弟說的有點啰嗦了，想表達清楚點，方便高手回答，謝謝了！
