請問各位德高望重的前輩們，這個節點圖是什么意思。要繪制的話要怎樣繪制，謝謝啊

2021-08-12 09:02:18 補充

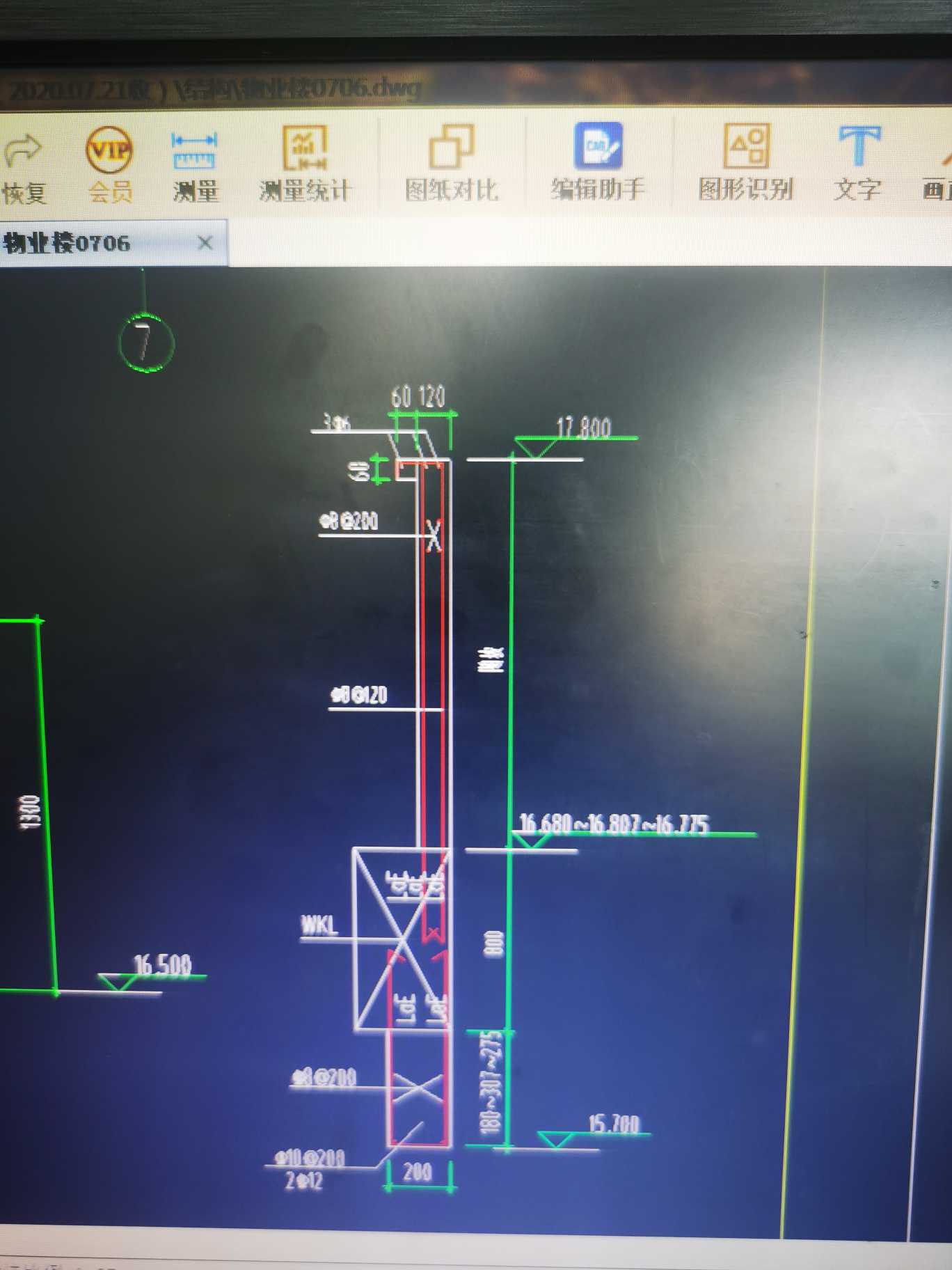

請問一下，這是墻身大樣圖，這是屋面的構造，這個地方是什么意思？表示在女兒墻的上面

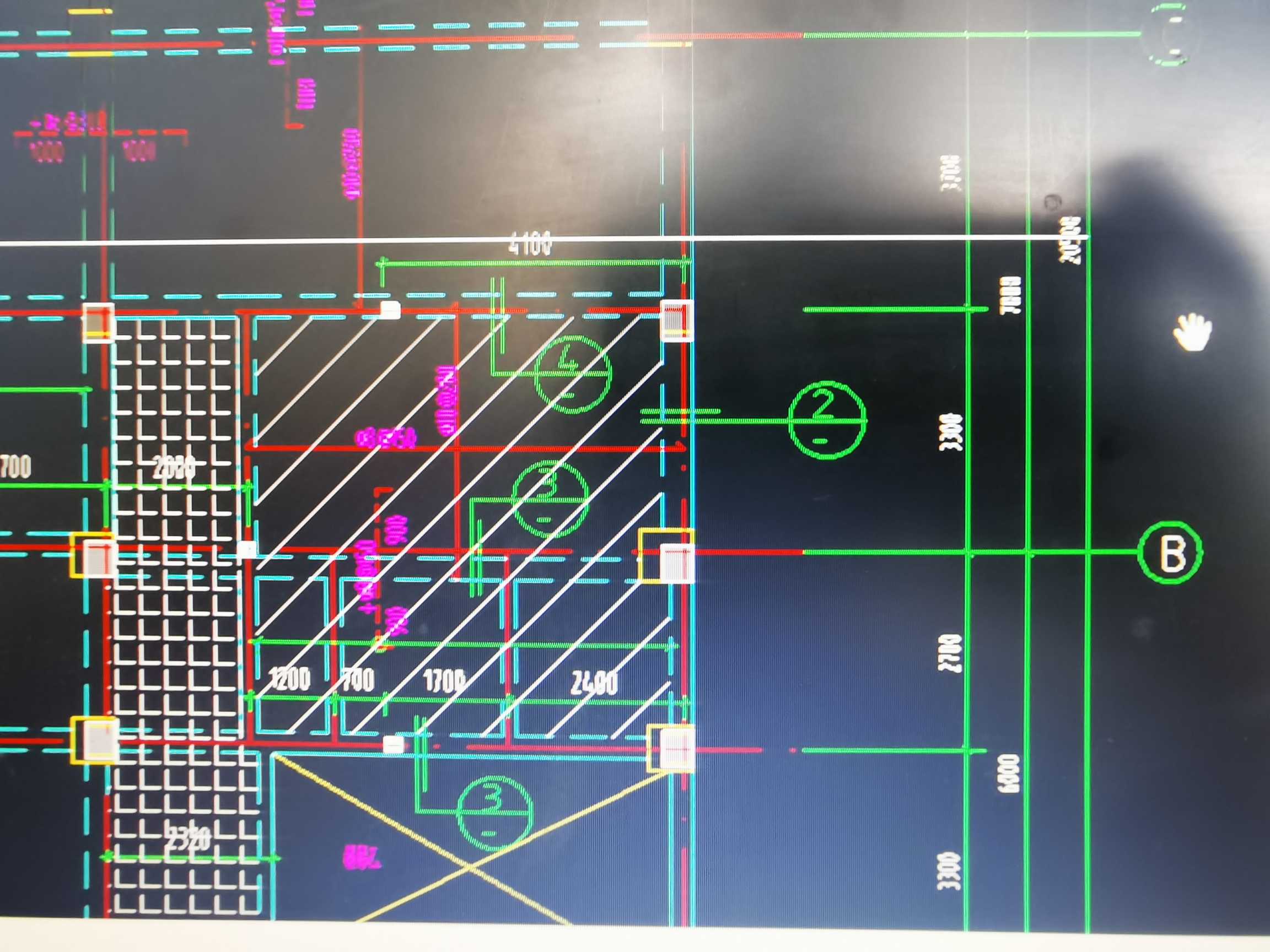

請問這個集水坑怎么畫，是用構件矩形集水坑直接定義還是用剪力墻和板畫

其實這個圖我也不太看的懂，有老法師能幫忙標一下每個鋼筋對應的位置嘛，如果用板和剪力墻畫的話是不是要建板洞，還有集水坑上面的那個板是蓋子嗎，那個同底板面筋是什么意思

江蘇定額外墻腳工程量計算

江蘇定額中外墻腳手架工程量計算規定：外墻腳手架按外墻外邊線邊長（如外墻有挑陽臺，則每只陽臺計算一個側面寬度，計入外墻面長度內，兩戶陽臺連在一起的也只算一個側面）乘以外墻高度以平方米計算。外墻高度指室外設計地坪至檐口（或女兒墻上表面）高度，波屋面至屋面板下墻中心高度，墻算至山尖1/2處的高度。問題：請問陽臺側面寬度是什么意思？外墻高度如果站在審計立場取檐口高度，站在施工立場取女兒墻上表面高度，這個一般情況下該怎么取？有坡屋面的外墻高度是不是取山尖1/2的高度？

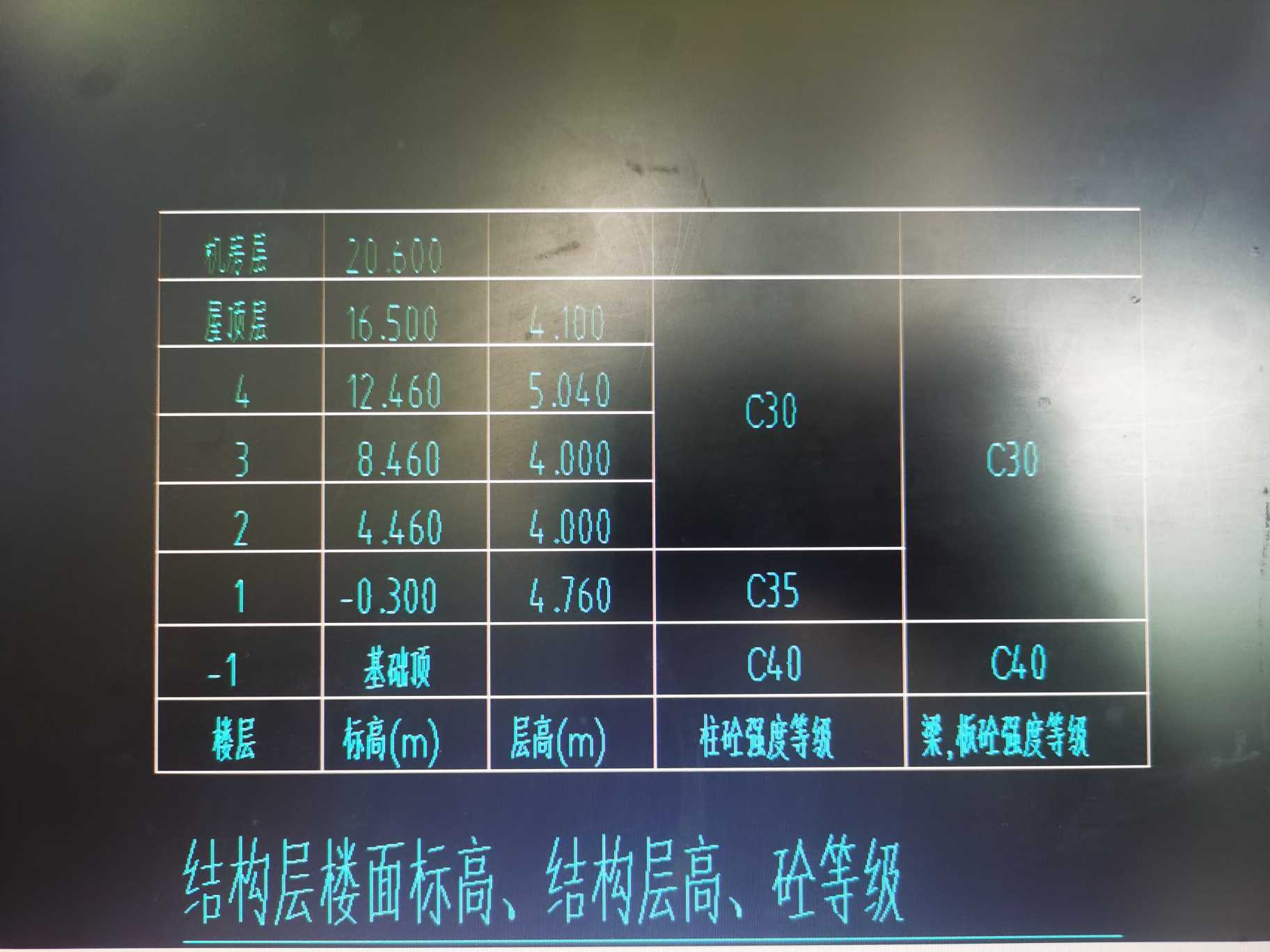

求教關于檐口高度終點問題，謝謝大師

大師您好！我查了些資料有關檐口高度按以下情況確定： 1、坡(瓦)屋面按檐墻中心線處屋面板面或椽子上表面的高度計算。檐口天棚是從坡屋面檐挑出的為保證檁木、屋架端部不受雨水的侵蝕而做的較大的天棚，有平、斜之分。 2、平屋面以檐墻中心線處平屋面的結構板板面高度（上）計算。平屋頂帶挑檐者，算至挑檐板下皮標高；?沒有外檐溝只有內檐溝的，按內檐溝底到室外地坪為準；平屋頂帶女兒墻者，算至屋頂結構板上皮標高； 3、有外挑檐溝的，按檐溝底標高到室外地坪為準，有多個外檐溝的，按不同高度區別，同一位置有多層檐溝的，按高的為準；? ?4、階梯式建筑物按高層的建筑物計算檐高； ?5、突出屋面的水箱間、電梯間、亭臺樓閣等均不計算檐高。 問： 1、此處的屋面 板面是結構板 板面 還是建筑面層（保溫、防水層、保護層等）做好后的板面標高？此處的檐墻是不是 就是本側的外墻？ 2、平屋面以檐墻中心線處平屋面的結構板板面高度（上）計算====此處指的是結構板的屋脊處（坡度變化處） 還是于外墻交界處的結構板板面標高，因?yàn)槠轿菝姹旧硪彩怯衅露鹊模?0%以下） 平屋頂帶挑檐者，算至挑檐板下皮標高；===下皮是指挑檐板板底標高還是板頂標高（假如挑檐板有檐溝呢，是算到溝底還是下面的板底） 沒有外檐溝只有內檐溝的，按內檐溝底到室外地坪為準====內檐溝（天溝）是指溝底還是結構板頂還是結構板底（頂棚底），因?yàn)楫吘箖?nèi)天溝是在做上面的建筑找坡的時候才做的。 平屋頂帶女兒墻者，算至屋頂結構板上皮標高；=====這里應該指的是與外墻中心線相交處的結構板板頂標高是嗎？（不含建筑面層厚度） 有外挑檐溝的，按檐溝底標高到室外地坪為準===因?yàn)闇鲜亲鲈谔糸馨迳希ㄓ械倪€有上翻的挑檐梁）的一個構件，這里的溝底是是挑檐溝的溝底還是挑檐板的板底。。這里和問2有些矛盾，問2 是板的下皮 附件有個圖，請看下。 以上請大師幫我答疑解惑，最好是每個問題 弄張示意圖 給我 非常感謝，祝您身體健康，工作順利
