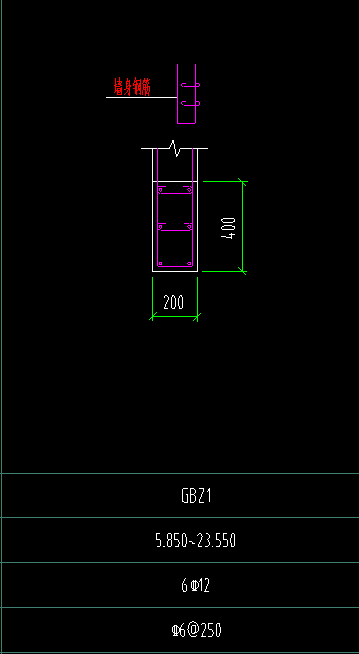

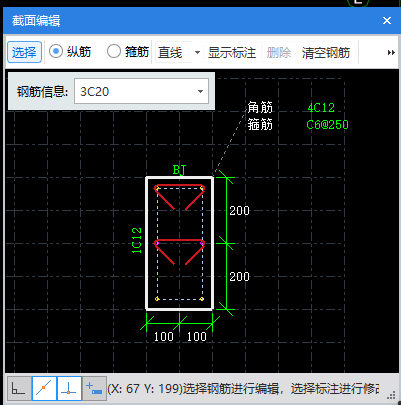

請問這個柱表根據大樣圖的箍筋怎么輸入，可以截個圖輸入給我看看嗎

柱的全長加密

你好，老師，圖紙說明中寫明柱集中標注中的Cd@100，表示此范圍內的柱全長加密，d為柱箍筋，請問是根據柱的大樣圖在柱的箍筋處設置為C8-100/100嗎？還有就是如果柱大樣原先是C8-100/150，但是這個柱也需要設置Cd@100的柱全長加密，那是不是也是C8-100/100呢？

為什么柱箍筋一定要有彎鉤？

請問柱箍筋一定要有彎鉤嗎？但是柱大樣圖的十字箍筋無彎鉤啊交模型的時候上司問我為什么柱筋無彎鉤，我答大樣圖沒有，他說設計有時候不一定會畫彎鉤，但是一定要有，我不理解，老師可以解釋下為什么一定要有彎鉤嗎？中間兩根的十字柱箍筋加上彎鉤后變成這樣，合理嗎？

柱大樣鋼筋識別問題

      大家好！我在GGJ中用CAD導入，點選識別柱大樣，鋼筋數量和大小沒問題，但是有個我很糾結的問題就是KZ1的縱筋分布位置不準確，如下圖所示，做記號的為φ16，圖紙如圖1，識別后的構件如圖2，請問這樣會影響鋼筋含量嗎？另外應該如何處理才能正確識別縱筋的位置？

基礎聯系梁與樁承臺的鋼筋錨固起始位置

根據《16G101-3》第105頁的構造詳圖（如下），基礎聯系梁的縱筋的錨固均從柱邊開始計的。為什么我繪制出來的基礎聯系梁的錨固起始位置”多樣化“【本案例的基礎聯系梁頂標高與承臺頂標高相同，也設置了梁以柱為支座】（如下所有圖）情況一：抗扭腰筋一側的錨固起始位置從承臺邊起計一個”懸挑梁節點最小值錨固長度“，一側的錨固起始位置也是從承臺邊開始計一個錨固值。請問為什么該梁的抗扭腰筋的端部座支錨固是”懸挑梁節點的最小直錨長度（0.5*750+5*D）？當已經設置了以柱為支座的情況下，一般梁的抗扭腰筋的錨固起始位置是從承臺邊還是柱邊起算的（圖集也沒標注腰筋的端部節點大樣）？這種情況下如何在軟件操作？【只能通過編輯鋼筋來調整嗎？】情況二：基礎聯系梁的支座負筋計算方法為：伸入支座錨固+承臺至柱的長度+兩支座（柱）的凈長/3，（如下圖）正常來說，應該是“伸入支座錨固+兩支座（柱）的凈長/3？請問對于基礎聯系梁支座負筋的計算方法，不是同樓層梁的計算方法一樣嗎？這種情況下如何在軟件操作？【只能通過編輯鋼筋來調整嗎？】情況三：中間支座底筋的錨固長度起始位置從承臺邊起算（如下圖1、承臺不規則的會以柱邊為起始錨固如下圖2）請問：按規范要求，基礎聯系梁底筋錨固起始位置是從承臺邊還是柱邊起算？以上是經過多次重提梁跨，設置支座以及計算設置、節點設置后依舊如此，所以前來請求專家、前輩、老師，分別給予指點，感謝。2022-04-19 22:52:15 補充
