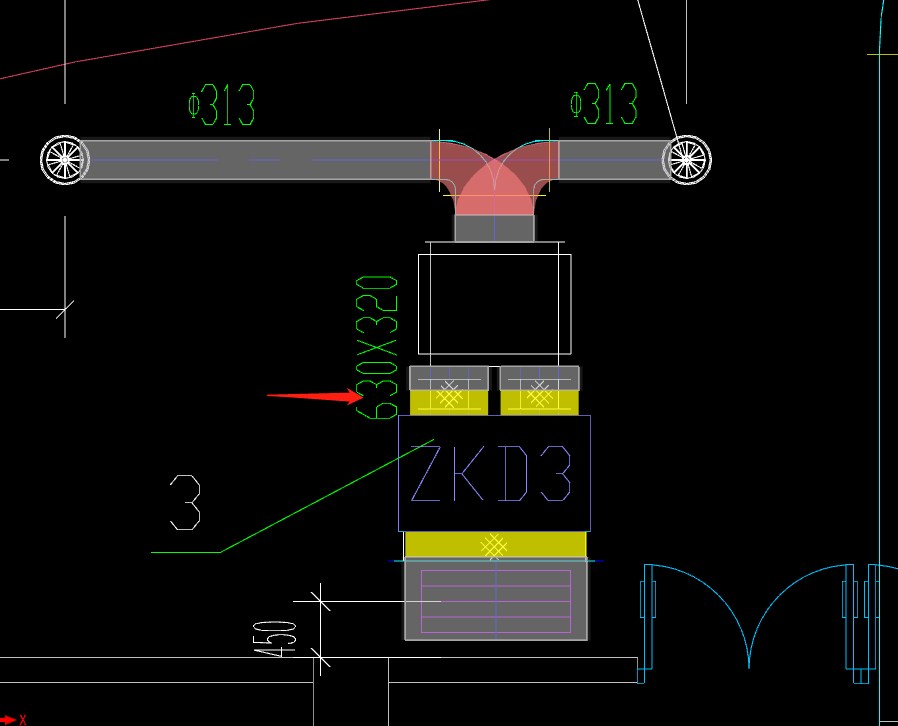

箭頭處的風管沒有標注按照尺寸量取的嗎。這個一般是圓形風管還是矩形的
2020-05-28 08:53:00 補充

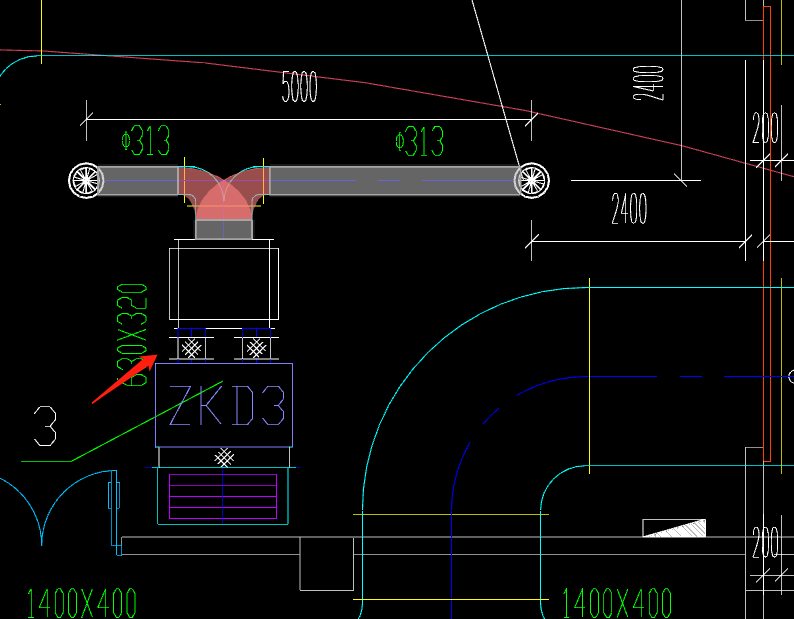

這樣子畫正確嗎
全部回答
(4)
首答僅用{{minutesHtml}}
-
已采納
本處設計時矩形，而且有標注；軸流風機的一般是圓形。
2020-05-28 08:47:58
-
是帆布軟接頭
一般是圓形的
2020-05-28 08:49:02
-
這個地方是軟接頭
2020-05-28 08:51:30
-
箭頭所指是軟連接，是圓形的，可以按圖示尺量（圓軟連接的）直徑記取；
箭頭二，不正確，軟連接的直徑沒有那么大，應該在φ313或φ315的數值。
首次提交 2020-05-28 08:56:25 最近修改2020-05-28 08:58:58 (修改過1次)
