請問各位前輩一個關于梁集中標注中上下部通常筋讀圖的問題。

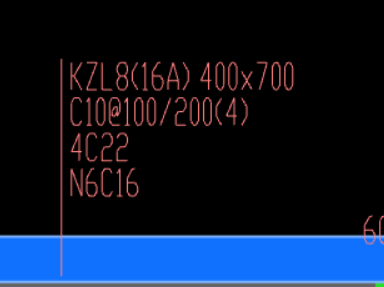

如下圖，學生我在讀圖時每次遇到這種上下部通常筋只寫一個的情況，都認為它指的是上部通常筋。但有時候，這種梁有的跨的原位標注中沒有下部鋼筋標注，軟件云檢查后每次都報錯說是缺少下部鋼筋。學生特地請教各位前輩，這種情況，標注指的是否未必是上部通常筋，也有可能是下部通常筋？感謝各位前輩指教！

梁畫完后云檢查提示該主梁與次梁相交處沒有生成次梁加筋或吊筋怎么回事？

如圖所示，主次梁交接處已在次梁上形成次梁加筋和吊筋，為什么云檢查時還是提示“該主梁與次梁相交處沒有生成次梁加筋或吊筋”？怎么回事？

機房層是34.400-37.500，那么34.400~女兒墻頂平法施工圖具體在哪

按照34.400~女兒墻頂平法施工圖還是30.900~屋頂柱平法施工圖來繪制柱呢？兩個圖里都有柱子；還有34.400梁板平法施工圖中均出現了35.600梁板平法施工圖，這種應該怎么繪制呢？現在無法繪制墻體，因?yàn)橐恢闭f不能重復繪制墻體，則無法繪制板，這種情況應該怎么辦？2022-05-06 10:49:52 補充2022-05-06 10:50:10 補充2022-05-06 10:50:35 補充

剪力墻結構 梁的繪制

請問 剪力墻結構中 繪制梁的時候 梁是應該穿過剪力墻畫 還是畫在暗柱邊緣？ 補充問題：我畫 剪力墻的是時候 畫到兩暗柱邊緣了 梁也沒有畫到軸線處 現在該怎么辦 補充問題：現在 改計算設置 有用嗎補充問題：像這種 橫著那道剪力墻和暗柱上沒有梁的信息 就不畫了嗎

板雙層雙向鋼筋能重復布筋嗎？

標注中說明：“所有板都是雙層雙向C8@200的，圖中所示鋼筋均為附加鋼筋”。但是在板鋼筋平面圖中，又在局部區域出現了雙層雙向的受力筋標注，且布筋要比原來大或者密。普通板為100厚，局部又增加雙層雙向受力筋標注的板板厚為130.請問出現這種情況，我是應該只按照平面圖中標注的受力筋布置？還是應該在布置了C8@200床層雙向后，再布置圖中標注的雙層雙向的受力筋？現實中有這種重復布筋的情況發生嗎？求您幫助！ 補充問題：130厚的這個板也在1~7軸范圍內怎么辦呢？
