基礎梁兩側的數字代表什么

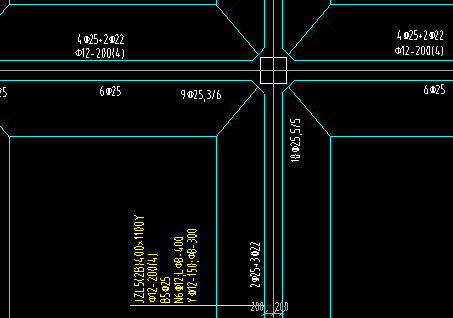

請問圖上的白色和黃色數字代表什么，用廣聯達怎么設置出來
全部回答
(5)
首答僅用{{minutesHtml}}
-
已采納

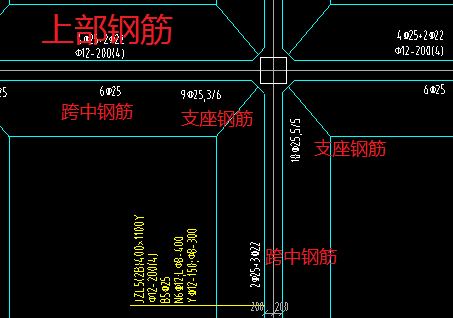

基礎梁兩側的數字代表跨中鋼筋，支座鋼筋，上部鋼筋，采用基礎梁定義布置，原位標注鋼筋即可
首次提交 2020-02-01 17:45:21 最近修改2020-02-01 17:47:23 (修改過1次)
-

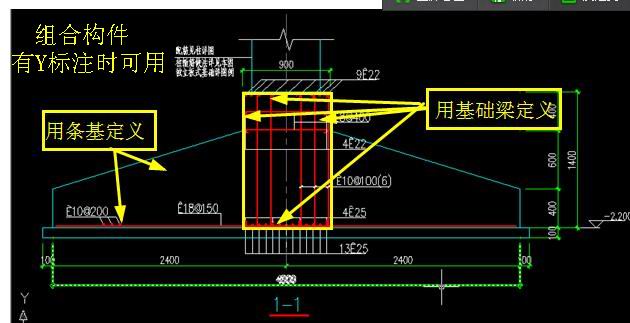

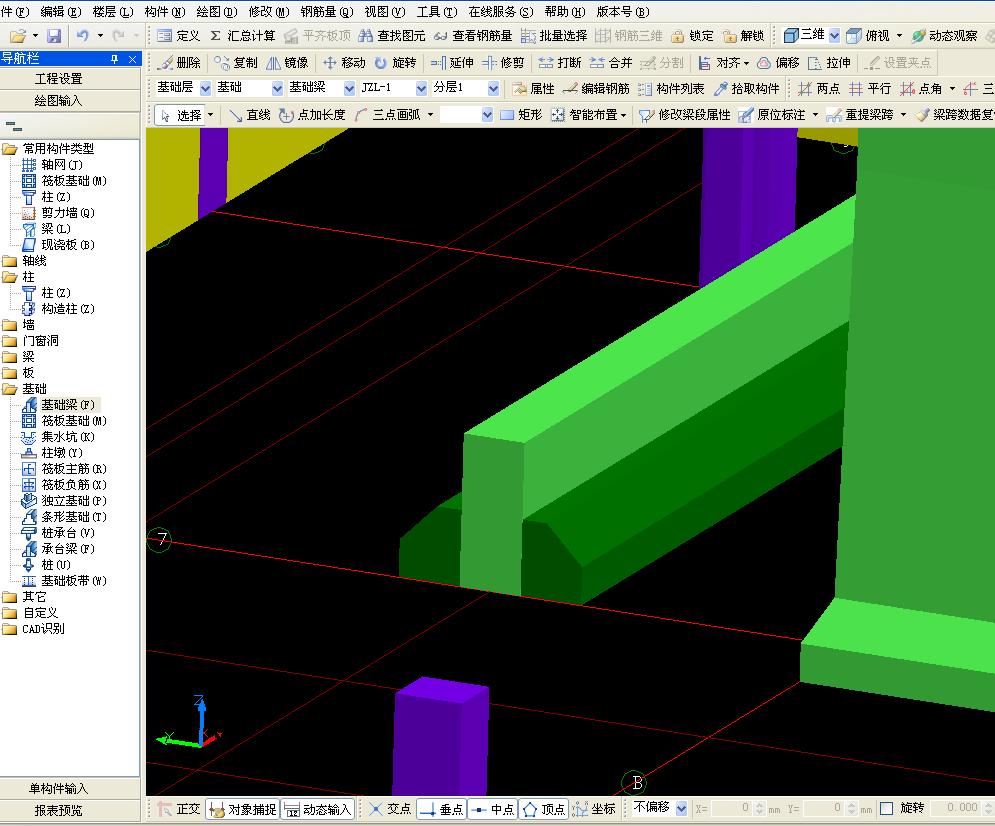

你好：用參數化條形基礎+基礎梁繪制。黃色是基礎梁和條形基礎的集中標注，白色是基礎梁的原位標注。
首次提交 2020-02-01 17:47:54 最近修改2020-02-01 17:49:13 (修改過1次)
-

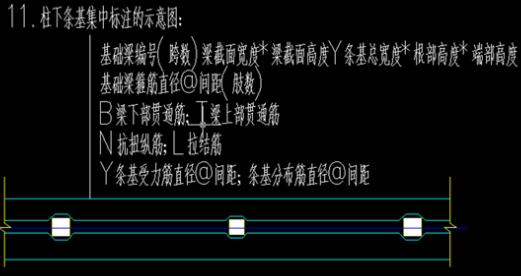

白色字是基礎梁的原位標注。黃色字是基礎梁的集中標注，見16G101---3平法詳解。
2020-02-01 17:48:35
-
白色數字是原位標注信息，分別為支座筋，上部鋼筋，相應跨箍筋
黃色數字是集中標注信息，最下面一行是條形基礎的配筋信息
首次提交 2020-02-01 17:48:53 最近修改2020-02-01 17:49:49 (修改過1次)
-

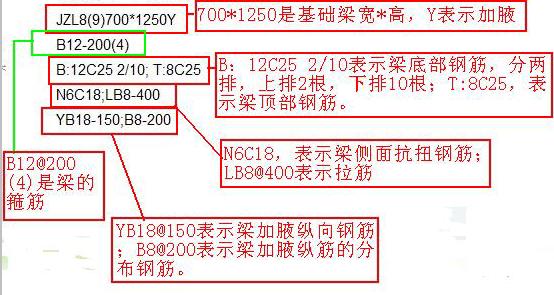

白色的是梁的原集標注，4C25+2C22是梁面的，C112-200（4）是箍筋、間距及肢數，6C25是基礎梁的底鋼筋，9C25 3/6是支座的鋼筋及分排布置；鋼筋如黃色的是集中標注，C12-200（4）是箍筋的間距及肢數，B5C25是梁底鋼筋，N6C12是是梁的面積鋼筋，C8-400是側面鋼筋的拉筋規格及間距，YC12-150是條形基礎的受力筋，C8-300是條形基礎的分布筋。
好累啊，解釋完就采納啦。
首次提交 2020-02-01 17:50:50 最近修改2020-02-01 17:51:42 (修改過1次)
