怎樣使橋架配電箱配管連接成一個回路

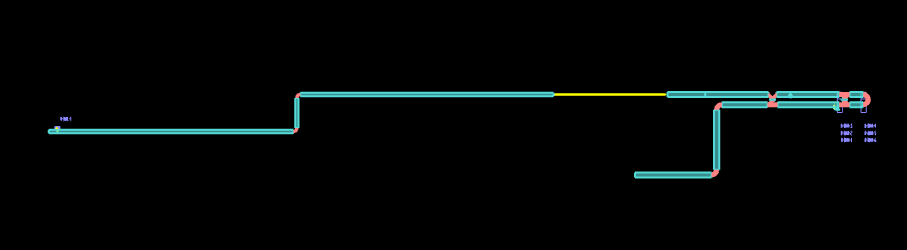

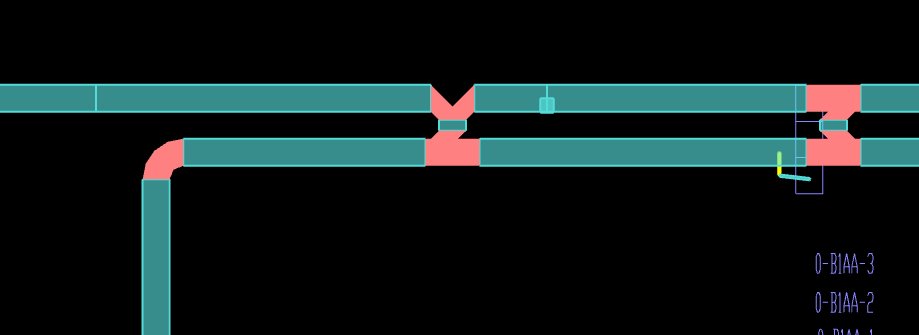

同一個回路的2個配電箱都是通過配管連接的橋架 并且2段橋架之間還連接的配管 其中配管我已經構建識別過了，要想使者個回路連接起來我該怎樣做啊？求求大神教我
全部回答
(2)
首答僅用{{minutesHtml}}
-
方法一：變通，把那一段管打斷，分別在兩個箱子設置起點，選擇起點。
方法二：橋架配線，在定義界面新建電線/電纜，切換繪圖界面，繪制---識別---橋架配線---選中該段橋架右鍵確認，選擇新建的電線/電纜，確定即可；
2019-11-19 17:30:18
-
中間的配管修改為組合管道，然后其中一端連接配電箱的也繪制為組合管道，另一段繪制一段構件，選擇起點設置起點即可
2019-11-19 17:54:42
