夜楓
2019-11-04 17:22:02
|
山東省
土建土建計量GTJ
|
594查看
4回答
下圖配筋如何在廣聯達里畫出，請大佬支招，如配圖說明最好，謝謝
全部回答
(4)
首答僅用{{minutesHtml}}
-
已采納

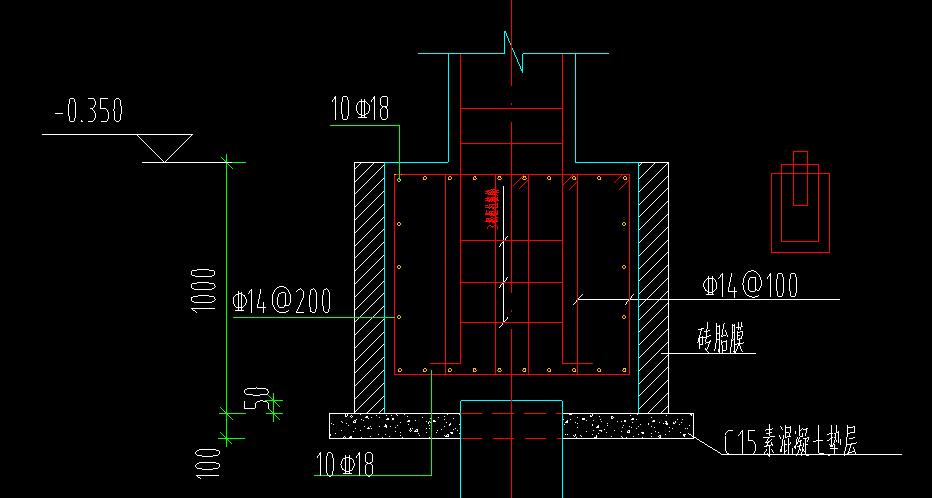

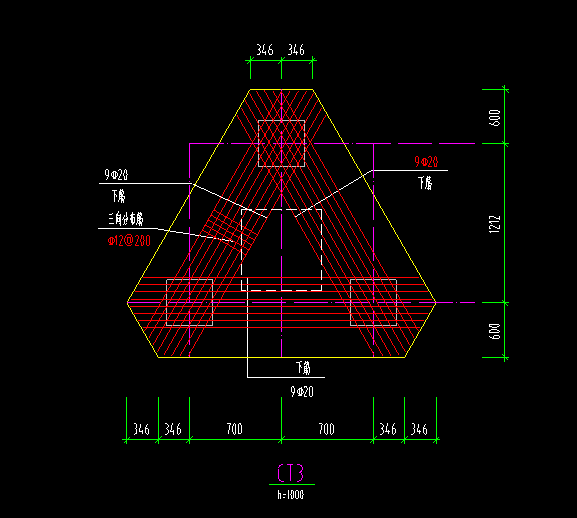

上圖用梁式配置鋼筋承臺定義，對應參數構件進行輸入；下圖選擇三樁承臺一定義，9C20在樁間連接鋼筋中輸入，布置范圍輸入預制樁的寬度或直徑，C12-200的樁間連接鋼筋的分布筋，在屬性的其它鋼筋中編輯。
2019-11-04 17:25:23
-
樁承臺定義，分布筋在其他鋼筋輸入
2019-11-04 17:23:54
-
定義樁承臺
2019-11-04 17:26:02
-
樁承臺：圖一梁式，圖二三樁承臺
2019-11-04 17:26:06
