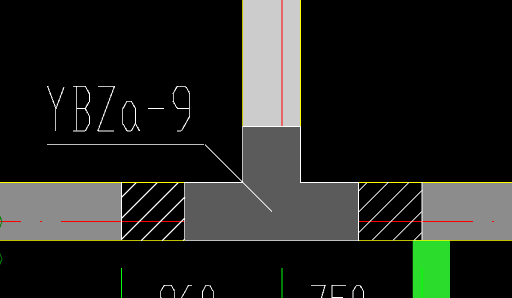

怎么畫這種約束邊緣暗柱的非陰影區（暗柱已經畫好）。
具體該怎么操作，麻煩詳細一點，謝謝
2019-06-27 11:41:54 補充
我用的二合一軟件畫的
全部回答
(2)
首答僅用{{minutesHtml}}
-
推薦用暗柱繪制
2019-06-27 11:56:48
-
你好，建議將約束邊緣暗柱的陰影和非陰影部分的截面一起定義為異形暗柱，按照圖紙信息輸入鋼筋。

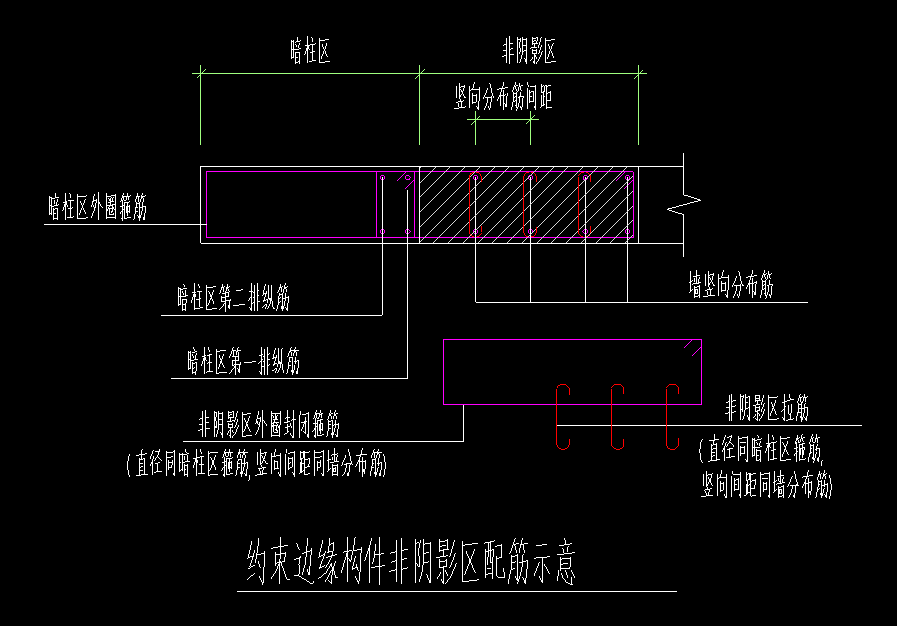

陰影區：按照暗柱配筋布置； 非陰影區：同剪力墻垂直筋。
箍筋按照暗柱配筋和非陰影區配筋示意畫上去。
僅供參考。
