消防報警系統圖問題

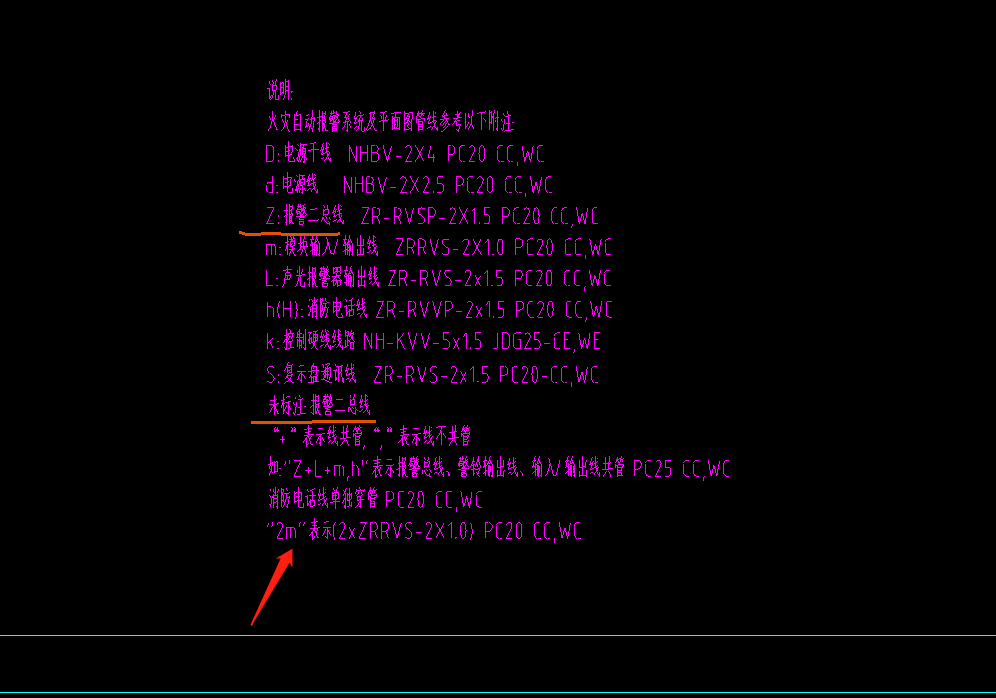

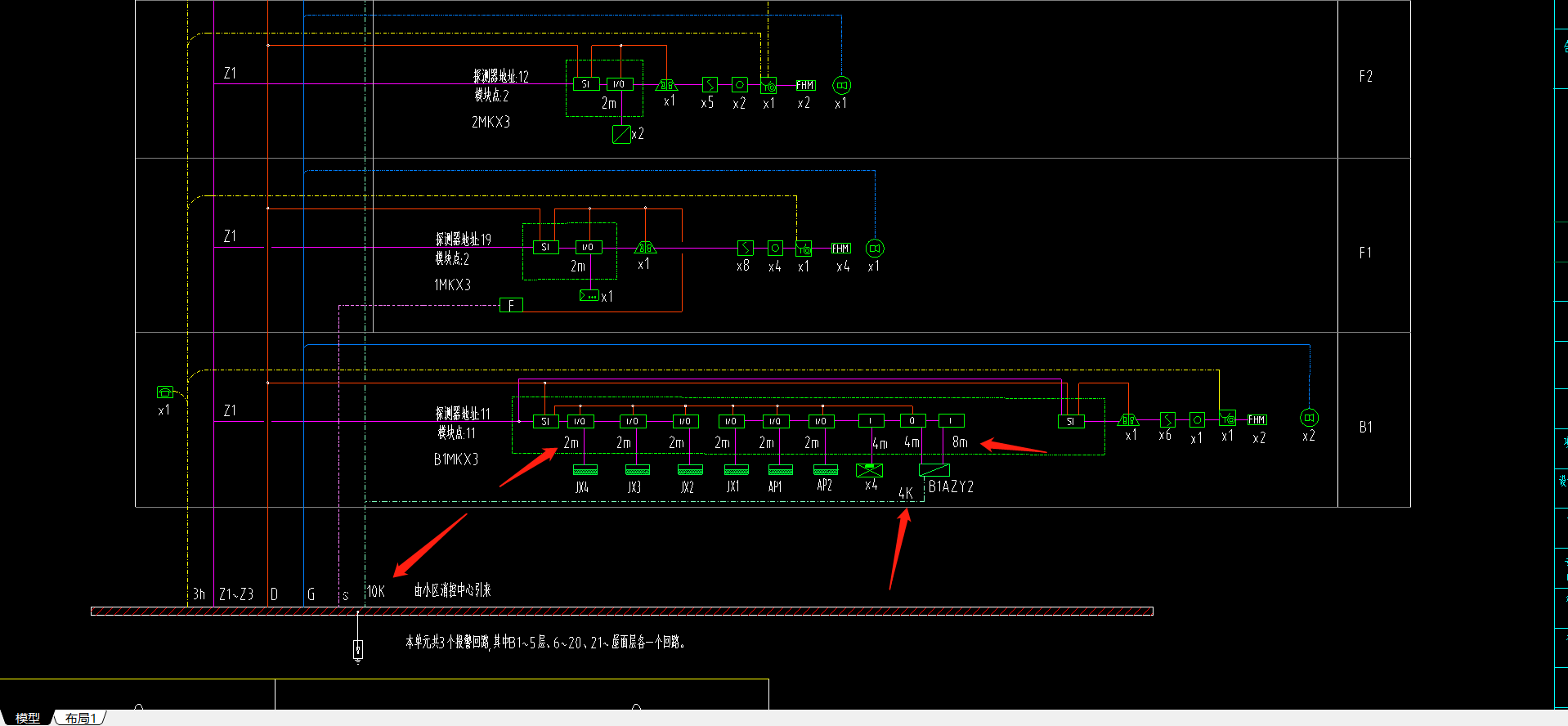

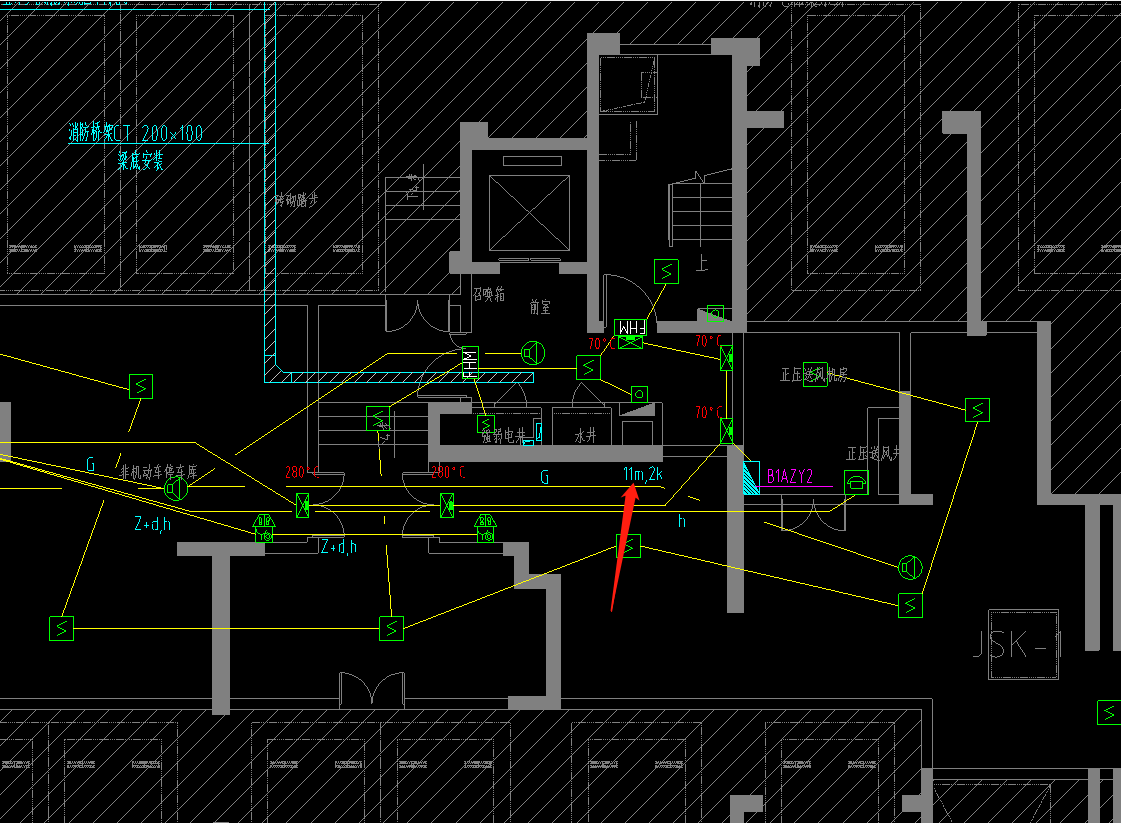

老師們，1：請問這個消防報警系統圖中的2m、4m、8m代表什么意思，是模塊點嗎？2：從接線箱應該怎么接線去設備呢，接線箱出來，一根模塊線進設備就行了還是多根？3：10K是豎向電井里有10根控制線嗎，4根進入設備B1AZY2嗎?

空調插座帶K1K2是什么意思?

插1、座插座圖例 中只給了一個空調插座的圖例，沒有標K1是什么K2是什么，平面圖中又區分了K1K2,K1K2分別是什么意思呢？用不用分別識別？還是都識別成圖例中給的只帶K不區分K1K1的插座？2、帶字母G的插座又是什么插座呢？3、還有的空調插座帶K又帶K1這種按照哪種識別呢？

消防聯動識圖問題

圖中的斜線以及斜線上的數字分別代表的是什么意思？2023-09-25 09:30:17 補充這是系統圖，左側綠線上的二道斜杠和右側的一道斜杠分別代表的什么意思？右側斜杠上分別有4和2代表的什么意思？

消防報警配線

截圖為圖例、系統圖、平面圖。問題：1、1SI01是總線隔離器嗎？2、是如圖的一個位置放4塊這個隔離器嗎？如果不是，那圖上表達的是什么意思呢？3、平面圖中連接箱子的綠色線條標注SD1是說這段配線是一根電源線一根傳輸信號線嗎？如果不是 這段配線應該怎么計算？2021-11-05 15:24:44 補充補充1層完整系統圖

關于CQI2015跨層橋架設置起點、選擇起點功能的問題

本樓消防報警系統－1層的接線端子箱與－2層的接線端子箱是通過橋架相連的。問題一：我使用設置起點，選擇起點功能后，發現電纜工程量都統計在－1層面里（假如橋架共30米，其中25米在－2層，5米在－1層，現在橋架里的電纜30米現在都統計在－1層中了）。這個可有是什么原因呢？ 我查看了－2層的橋架屬性，標高為層頂－0.5米，橋架尺寸是100*200，按理說不應該跑到－1層去。圖一為我設置起點位置的截圖，這個問題困擾我好久，請大家把我從陰溝里拉出來吧。 問題二：有多根電纜要通過此跨層橋架配線（4根FS+D、2根F、2根K、1根P），目前我只能一根一根的使用選擇起點功能，而且在選擇起點的地方畫了多根短管。有沒有簡便的方法，比如4根FS+D線，可不可以只布置一根短管，同時生成4根線。 拜托各位前輩賜教，不甚感激！
