柱子的標注 虛線、實線、斜線柱子到底是表示什么？

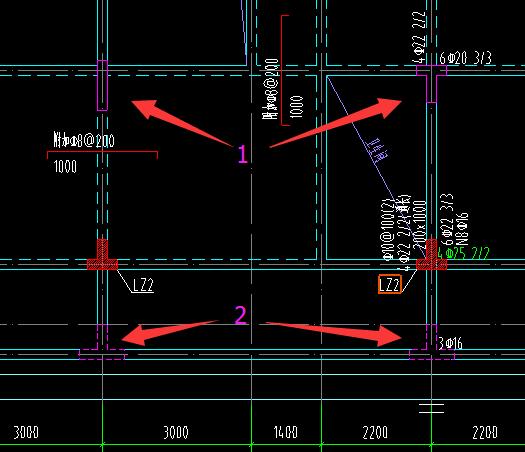

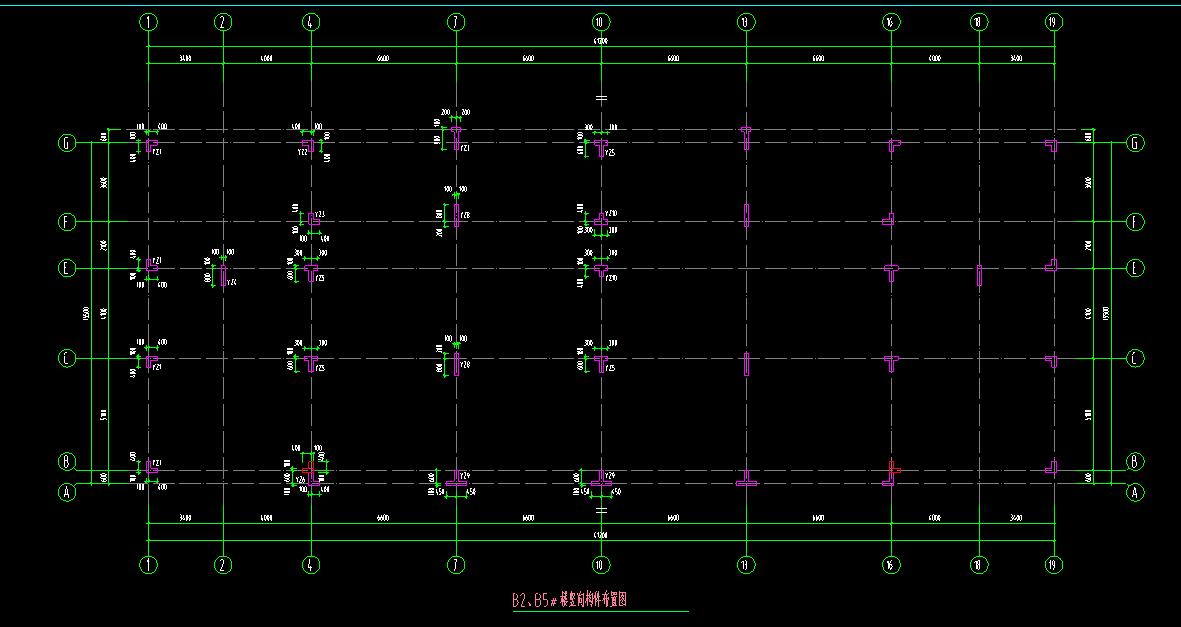

如圖，1的實線柱子是表示這層的柱子；2的虛線柱子是表示哪里的柱子（我在樓層豎向構件里看見有這個虛線柱子，但是在建筑圖上看沒有這個柱子啊；3的斜線填充的柱子（LZ2），我在柱子的圖上沒看見有這個柱子，但是在建筑圖上應該有這個柱子。請大神給我結施一下柱子的圖示表示的是什么意思？
補充問題：麻煩分1,2,3回復。好更加確認
補充問題：
補充問題：第一張圖是屋頂層結構平面圖
全部回答
(2)
首答僅用{{minutesHtml}}
-

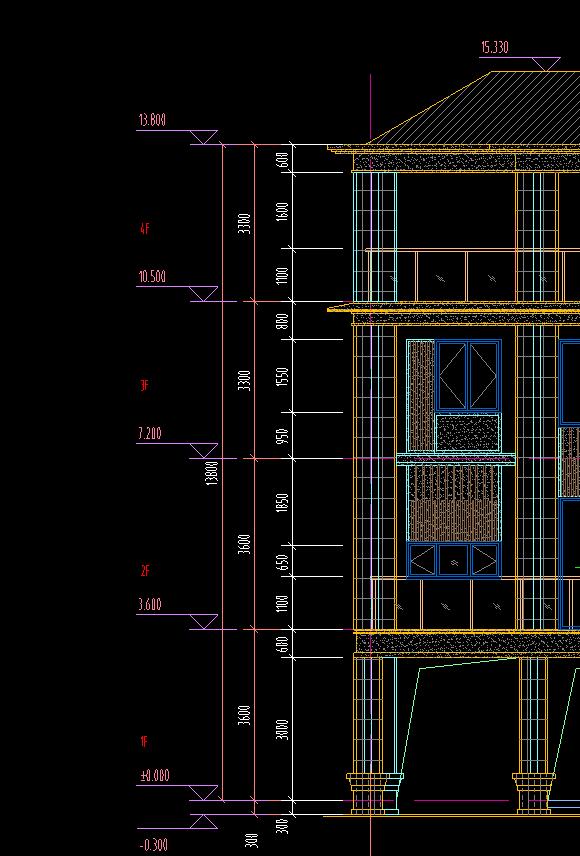

已采納1的實線柱子是表示這層的柱子；2的虛線柱子應該是表示下層的柱子，你對照立面圖看看，（不知道你的是幾層的平面圖）3的斜線填充的柱子（LZ2），這個應該是局部增加的柱子，你在說明里或平面圖的旁邊找找看，應該有具體詳圖或說明的，在建筑圖上也找找看
2018-01-18 11:22:06
-
2虛線表示上層柱子在本層的投影。LZ是梁上柱，也是上層柱子。
2018-01-18 11:08:02
