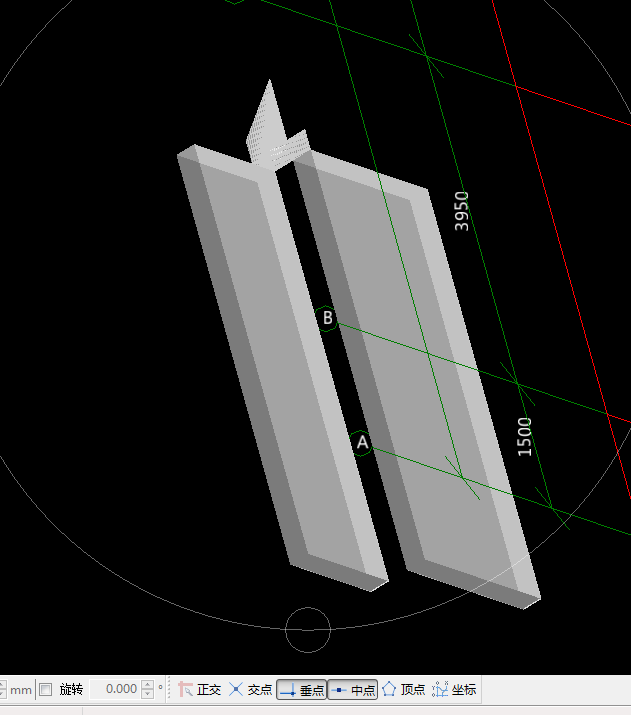

請問這種筏板的變截面如何設置，我怎么一設置就老是成這樣，請老師們給予詳解，謝謝
全部回答
(2)
首答僅用{{minutesHtml}}
-

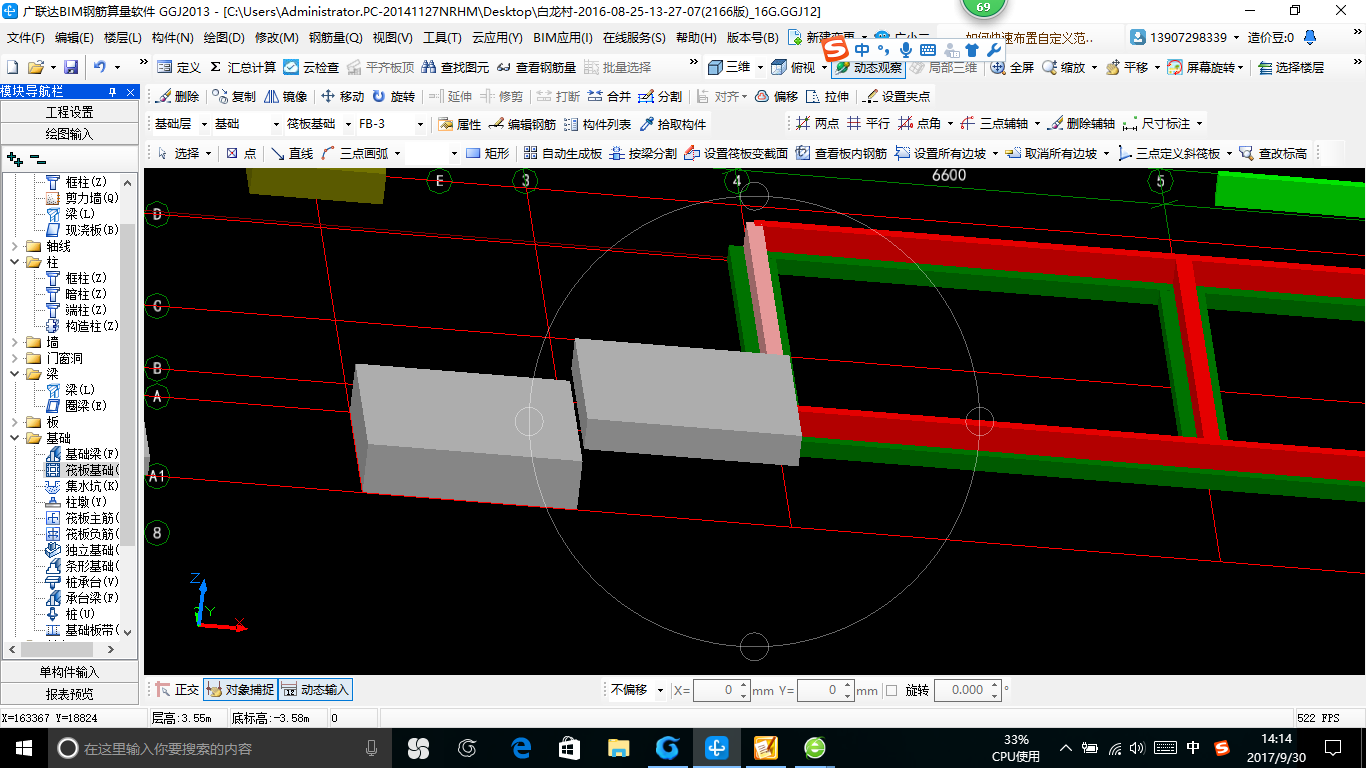

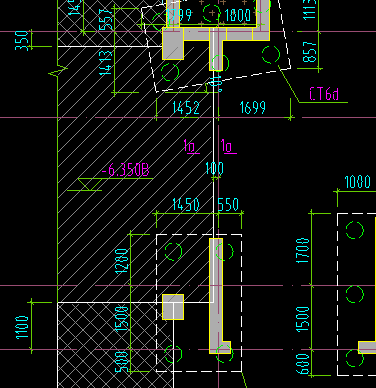

依照圖中信息，先定義并繪制兩塊筏板相交，交線為圖中所示的軸線。繪制完成后，通過三維顯示可以看到，兩塊矩形筏板相交，需要設置筏板變截面。

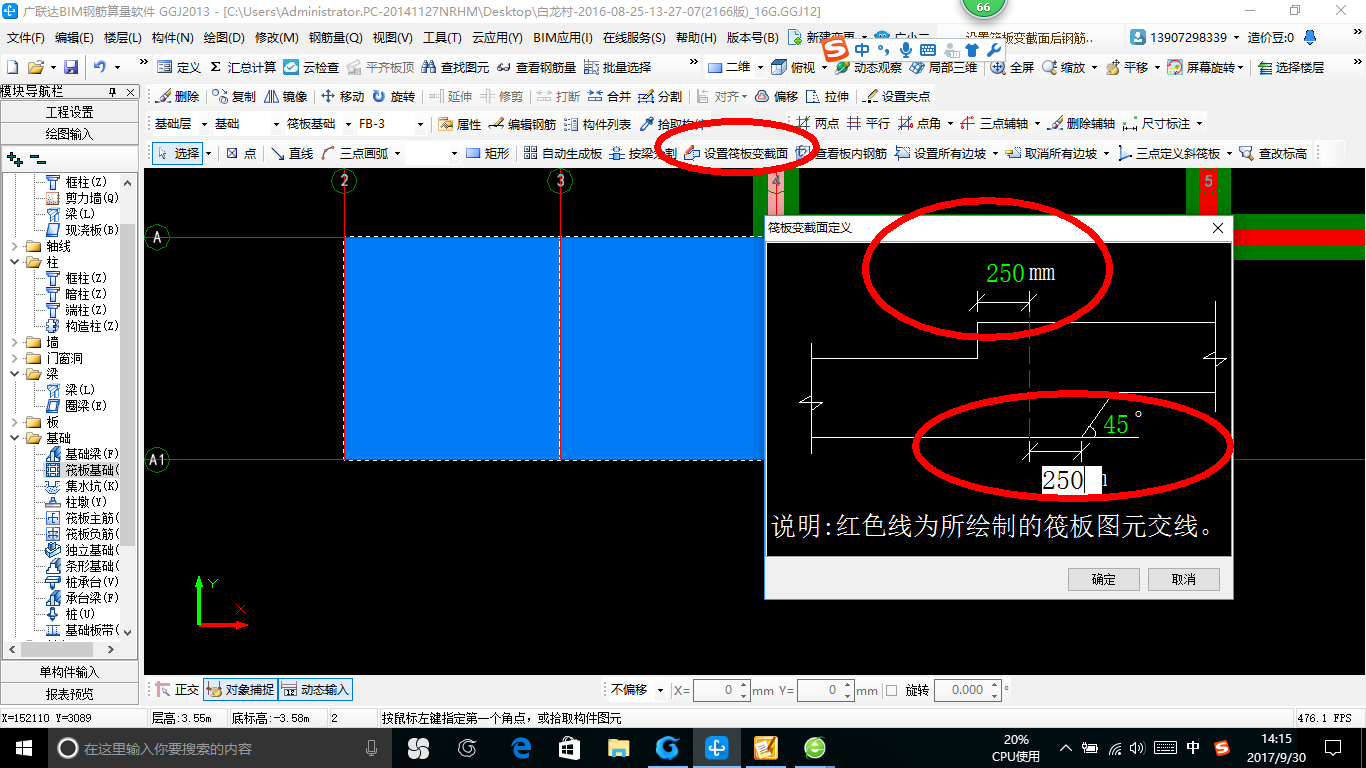

在“繪圖”菜單中選擇“設置筏板變截面”，或者在工具欄中選擇相應的命令，彈出參數設置的界面。

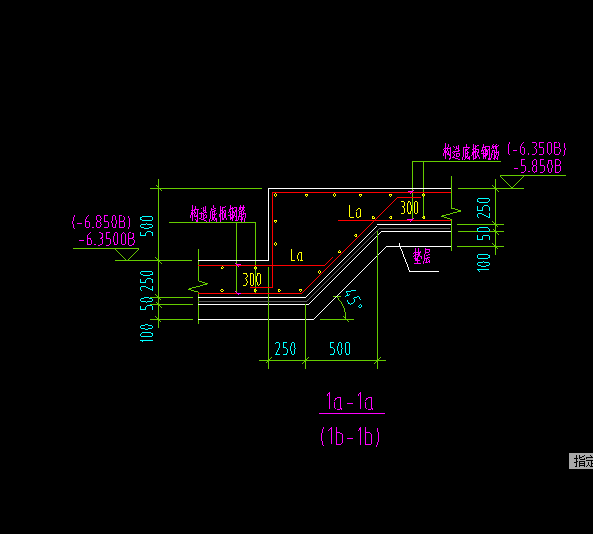

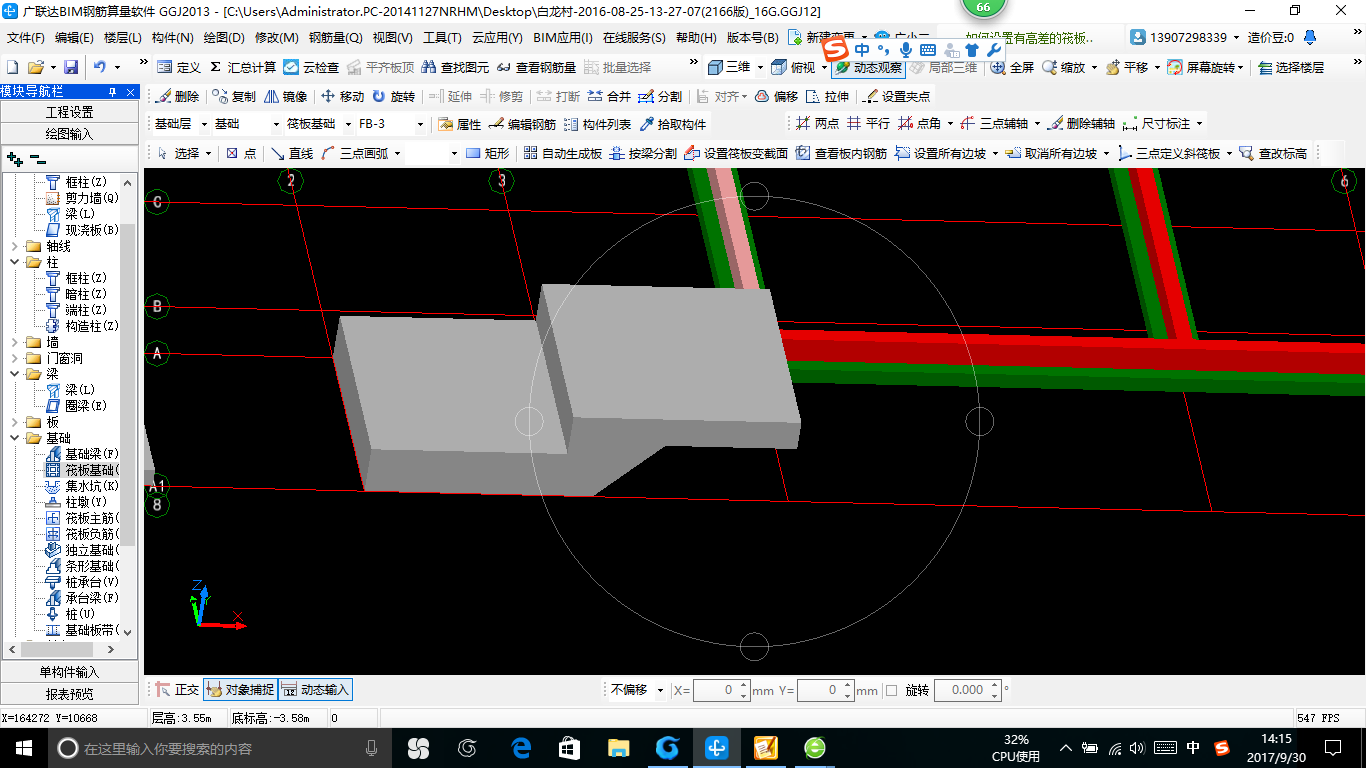

看圖中顯示，需要輸入的參數有較高筏板伸過交線的距離，較低筏板伸過交線的距離，和筏板底面相對于水平線的角度。再來觀察一下CAD圖紙，較高筏板和較低筏板伸過交線的距離均為150，坡面角度為45度。在軟件的參數圖中輸入相應的數值，點擊確定，筏板變截面設置成功。切換到三維視圖，觀察一下設置的效果，可以看到與設計圖中設計的形式完全一致。
2017-09-30 14:14:15
-
你好：使用筏板變截面。
2017-09-30 14:16:02
