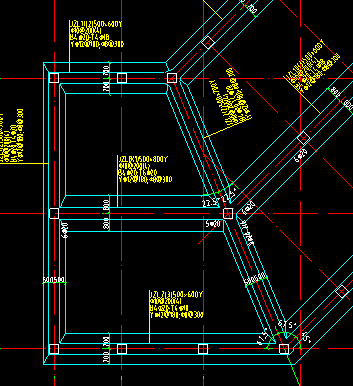

今天問您的條形基礎繪制，我想請教一下在土建算量里繪制條基的步驟？還有轉角的時候怎么繪制?
全部回答
(1)
首答僅用{{minutesHtml}}
-
答：這種條形基礎，軟件是把條基和基礎條分別定義和布置的，先定義條基選擇參數化條基單元（也可用異型單元定義編輯截面），然后定義條基部分的鋼筋設計把叫翼緣Y字當頭，受力筋（縱向的）和分布的（橫向的），定義完了條基再定義基礎梁，B是梁下部鋼筋，丅為梁上部鋼筋，箍筋按設計輸入。定義完成后，先畫基礎梁，后畫條基，重疊交叉沒有關系，軟件會自動扣減。
2017-03-02 20:37:34
