求鋼結構識圖

我對鋼結構一無知，急需惡習補。求高人指點鋼結構識圖及相關符號所代表的意思

鋼結構的節點識圖問題

1、如第一幅圖所示黃色框中的那條綠線條和箭頭的位置是什么關系/2、計算時應該如何計算，而第二圖畫黃色方框的位置是否需要計算，如果計算的話，鋼的尺寸分別都是多少？請詳細說明一下，最好是能在圖上圈出位置，做出詳細的分解。3、因為最近在學習鋼結構，誰知道在哪可以學習到講解的視頻，。如能回答不甚感激。問題補充：那關于鋼結構看圖的視頻呢？請問在哪能夠找到我想學習一下，謝謝

鋼結構識圖問題

如圖所示的紫色箭頭指的數字代表什么意思？編號1、2、3、分別是節點圖，這三張的關系是怎么樣的，如圖所示，我們需要計算出的工程量項有哪些？請能詳細的做出解釋和回答，不甚感激……問題補充：那么圖紙給的詳細節點只是為了現場施工嗎？節點中附在鋼梁和鋼柱上的鋼板和螺栓都不用計算了嗎？如圖中的-232*6和M24螺栓。都能夠含在內嗎？

鋼結構識圖問題

        如上圖所示畫黃色箭頭位置在鋼梁底下多出一塊三角形鋼板，這塊的量怎么處理，上面又沒有標出此塊板的厚度，這塊板是和鋼梁整體計算，還是應該算在鋼梁銜接的節點構件中？

鋼結構節點識圖問題

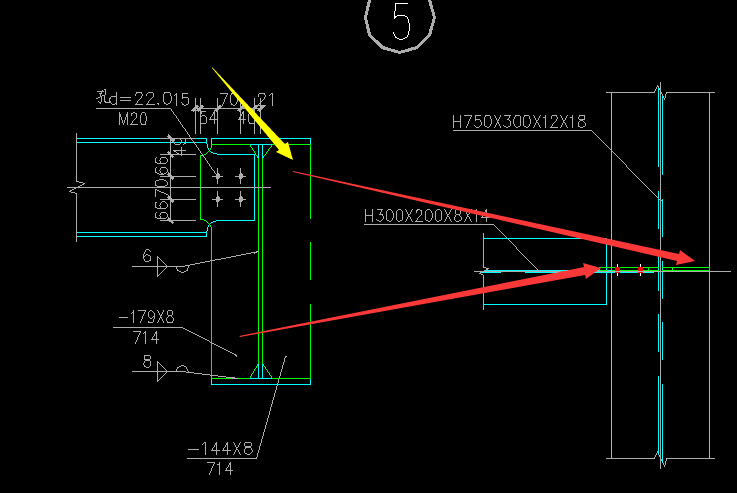

如圖所示紅色方框的位置是否就是紅色箭頭的位置呢？然后紫色方框的螺栓，只告訴了型號，并沒有告訴個數，計量時如何計算呢？還是在其他的圖紙上可以找到計算的依據。請詳細說明一下。謝謝。
