基礎梁標注看不懂
JZL7(5A)800x1300 ， C8-200(4)， B6C25;T6C25， N6C16;LA8-400， YC16-200;A8-300，最后一行的YC16-200;A8-300是什么意思啊？
全部回答
(2)
首答僅用{{minutesHtml}}
-

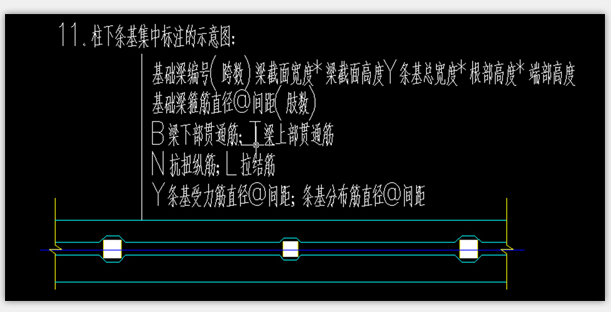

JZL7(5A)800x1300 是基礎主梁編號（有梁式條形基礎）；
C8-200(4)是基礎梁的四肢箍筋信息；
B6C25;T6C25是基礎梁的縱筋，B是下部縱筋；T是上不縱筋信息；
N6C16;LA8-400是側面筋信息，N6C16是側面抗扭筋，L表示拉筋，A8@400是側面筋的拉筋；
Y表示加腋，也就是條基的鋼筋信息：C16-200是條基受力筋;A8-300是條基分布筋。
2016-10-15 07:20:12
-

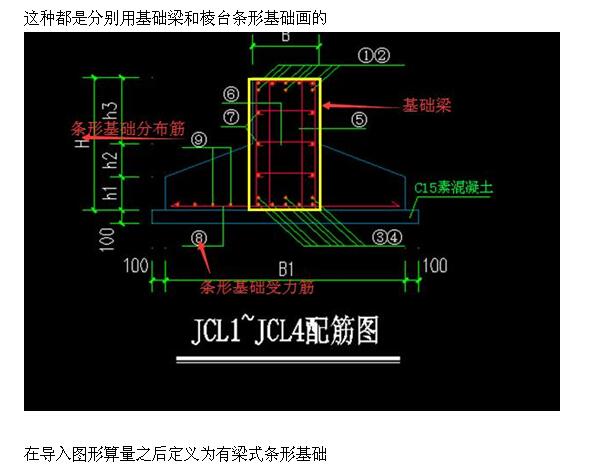

下圖中的8號筋就是條形基礎受力筋6-200，9號筋就是條形基礎分布筋A8-300
2016-10-15 09:09:37
