斜屋面挑檐轉角處怎么處理呢？高分求詳細教程！！??！

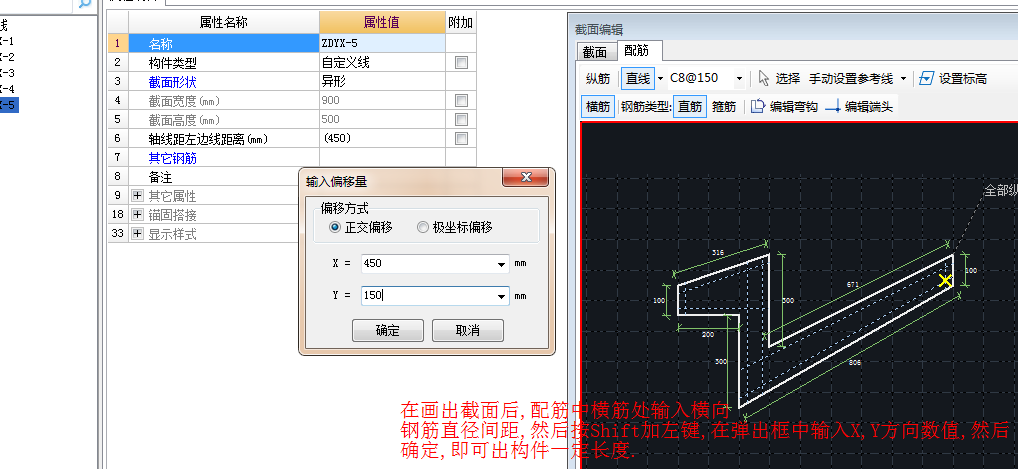

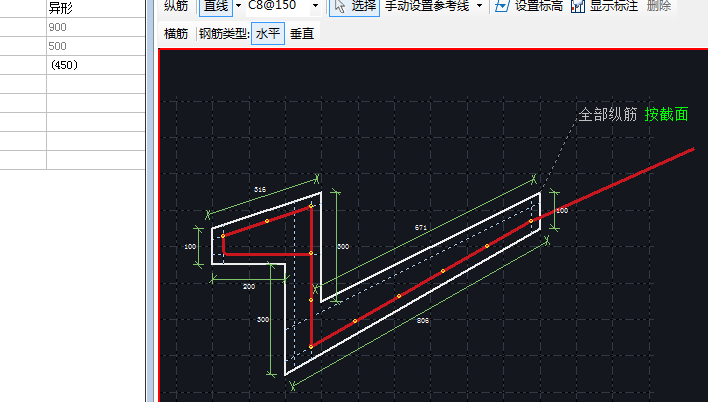

斜屋面挑檐轉角處怎么處理呢？高分求詳細教程?。。。?， 1、構件是在“自定義線”里面識別CAD大樣，畫出來的，但是，對于布筋，還不懂啊。 2、現在這個情況，轉角碰頭處怎么處現，貌似用“自定義線”畫出的構件，不能整成斜交的，不像板一樣方便。 3、這種情況，鋼筋是單獨輸入比較靠譜還是在軟件里畫好？問題補充：關鍵是第3張圖，挑檐碰頭問題！?。≡趺唇鉀Q，除了“自定義線”外，還有別的方法能很好的解決嘛？？本人對鋼筋更傾向于單獨輸入，是否還有更好的方法。

飄窗下板鋼筋處理問題

飄窗下板如圖，板與墻是連在一起處理鋼筋的，要處理這種情況我目前有以下幾種思路： 1、鋼筋軟件中用自定義線構件，優點：可以完美復制大樣的鋼筋形狀，鋼筋計算準確；缺點：在導入圖形算量軟件后，如果在鋼筋中設定為墻的類型，導入后與其它墻沖突，不計算，且不能區分出板的工程量及墻的工程量，要重新刪除構件再新建墻板，增加很大工作量 2、鋼筋軟件中用板+墻定義構件，優點：導入圖形后工程量易區分，不用再在圖形中處理；缺點：鋼筋中各形狀筋不能完美處理，易少算鋼筋量 3、鋼筋軟件中用板+墻定義構件，在表格輸入中手算鋼筋，優點：導入圖形后工程量易區分，不用再在圖形中處理；缺點：手算鋼筋工作量大，易漏。 如上，關于這種情況如何處理最優，碰到這個問題好頭痛

求跨板受力筋的畫法

這是屋面，外面是懸挑板，有一根跨板受力筋。我軟件用跨板受力筋定義繪制，匯總出來的結果怎么是分段計算的？實際應該就是一根完整的鋼筋啊，軟件可以設置嗎，該怎么弄呢？補充：我后來用板負筋定義繪制，匯總出來的也是分段計算，不是一根完整的鋼筋，另外還有一個比較難處理的地方，這根跨板受力筋在懸挑板里的分布筋和在屋面樓板里的分布筋，不是同一個直徑也不是同一個鋼筋級別間距也不同，這個怎么設置?。?/a>

復制到其它樓層出現錯誤提示

我把第9層構件繪制好后，再把第9層的構件復制到第十層或其它樓層，復制顯示完后結果出現一個提示：頁不存在；我沒有去修改軟件里設置的。但我用本軟件打開試了做好的其它樓工程的鋼筋算量文件，打開后本層構件復制到其它樓層里是正常的。 請問老師是什么原因，如何恢復正常

建筑識圖 構件ZDY（附圖）

這個是直接建個框架柱然后輸入鋼筋呢還是怎么處理。第二個圖里，只白色的部分才是ZDY1嗎？如果是的話，那黃色的長條部分是什么，柱？墻？ 還是黃色和白色整體是ZDY1. 本人菜鳥，希望各位能盡量詳盡的解答一下，萬分感謝。 順便...再附一個YP1的圖。這個在 鋼筋2009里我該如何處理它。問題補充：感謝一樓，講得很詳細。我想請問下，那我ZDY1是否在柱里構建呢？是構建一個框架柱然后照圖輸入ZDY1的鋼筋嗎？a8@2008.sina.com視作箍筋，2B12視作角筋？可是這個選幾肢箍呢？2肢嗎，可是2*2也有四個角筋啊....
