四川省
鋼筋算量GGJ2013
|
1511查看
2回答
墻柱大樣一體的怎樣識別
圖紙設計中，墻柱大樣在一個大樣表上，CAD怎樣識別？詳圖片
全部回答
(2)
首答僅用{{minutesHtml}}
-

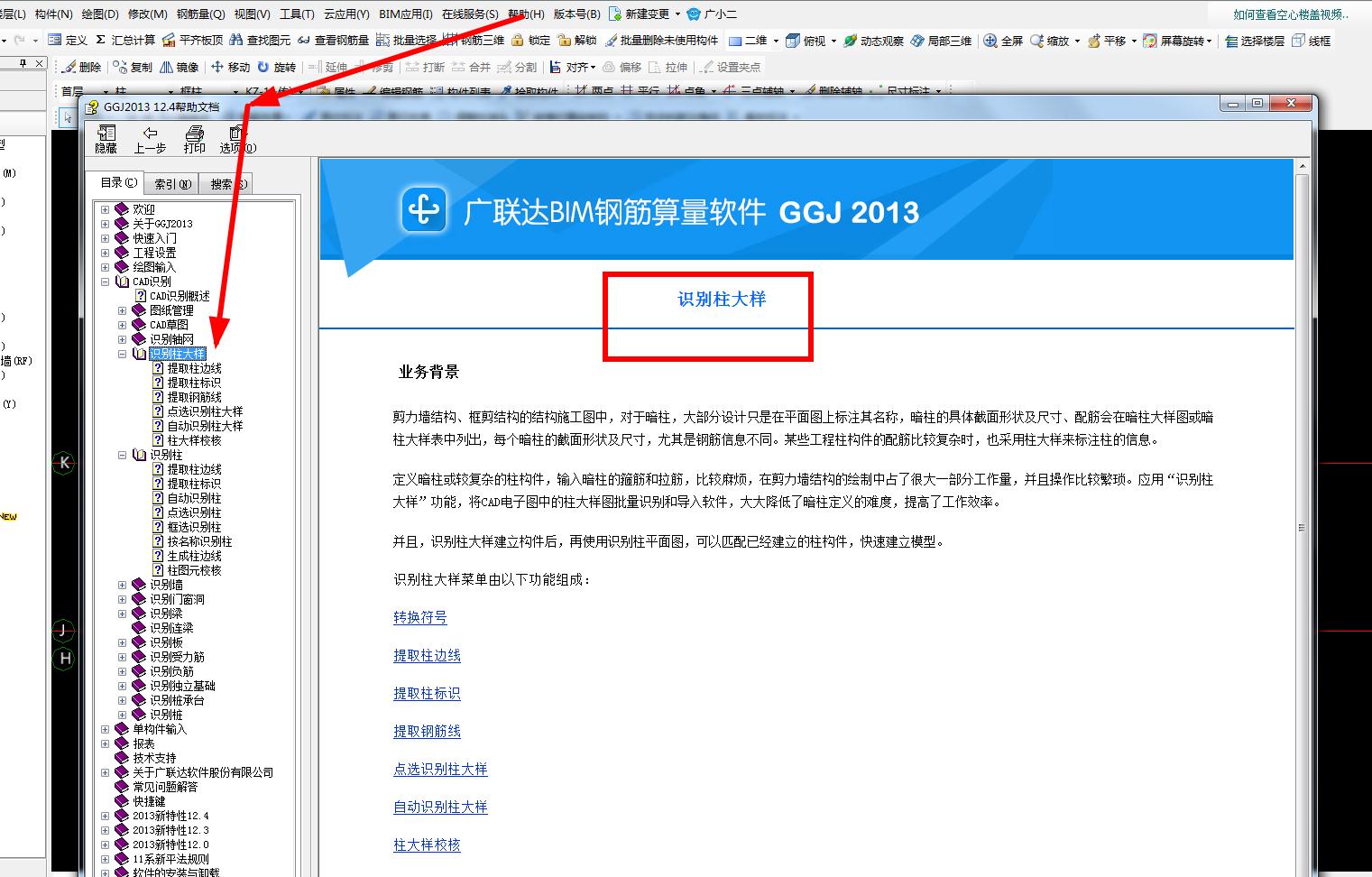

親，您看一下，軟件內置的幫助文檔的
2015-08-31 11:12:24
-
答：由于大樣中墻與柱是同一圖層，不能按圖層識別，鋼筋線、截面外線也不能分開，點選也無法分開，按顏色也不能分開，所以無法分別識別柱與墻。只能自已在廣聯達軟件中定義暗柱布置后，再布置剪力墻，畫墻的時候，貫通（接通）暗柱。
2015-08-31 11:58:41
