如何理解設計說明中“梁鏡像配筋”
梁平面圖中的設計說明，寫著“圖中有X的梁表示與相同編號的梁鏡像配筋”，這個怎么理解？該份圖中也有其他梁是同名梁，那么直接就可理解為配筋一樣，為什么要加x，又說是鏡像的呢？
全部回答
(2)
首答僅用{{minutesHtml}}
-

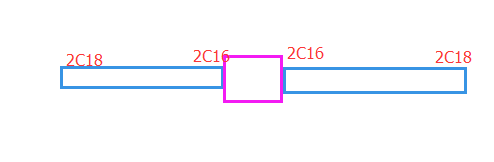

已采納鏡像不等同配筋一樣，鏡像的意思是:
2015-07-09 15:41:41
-
同名梁配筋就是一樣的，帶Ｘ的是鏡像的，就是說與集中標注的梁的配筋是對稱的，就是說梁整個要翻轉的，集中標注應該沒關系，就是原位標注的位置應該是從左到右都反過來的
2015-07-09 15:50:04
