? 一米陽光六寸暖
2015-04-11 08:23:39
|
山東省
鋼筋算量GGJ2013
|
12339查看
7回答
圖中這個YDL是什么意思?這是閣樓的詳圖,這個我怎么定義?
這個16.69米上面這個梁(我不知道是不是梁),這個怎么定義?直接定義一塊梁?它往外挑的這個怎么定義???
全部回答
(7)
首答僅用{{minutesHtml}}
-
已采納
這個16.69米上面這個梁(我不知道是不是梁),這個怎么定義?直接定義一塊梁?它往外挑的這個怎么定義???

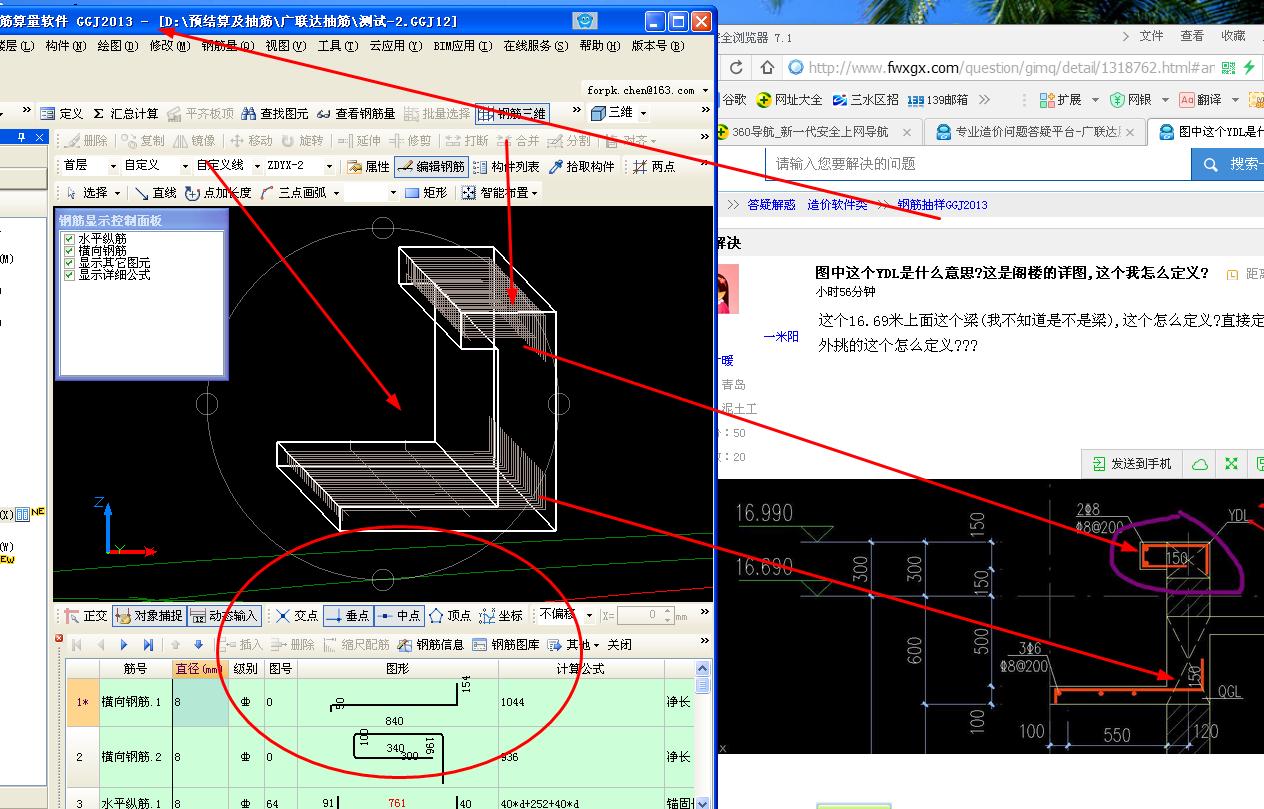

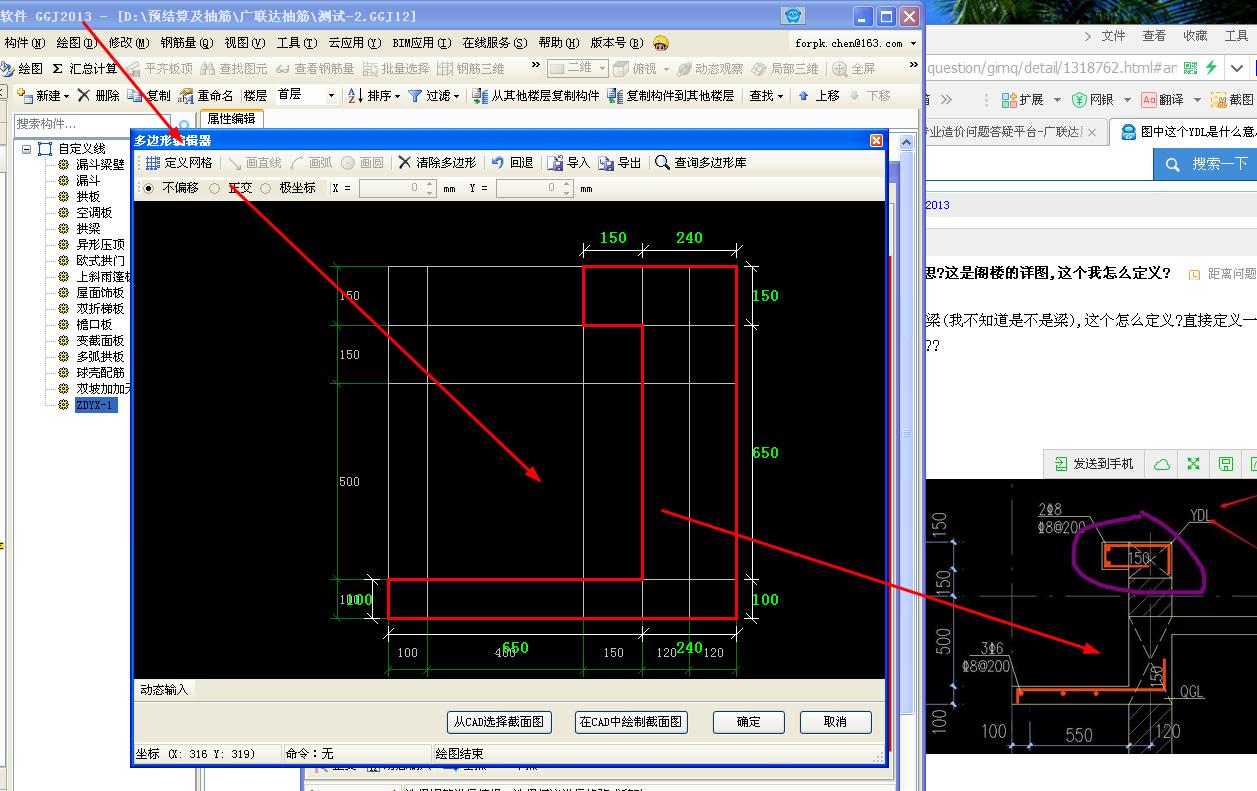

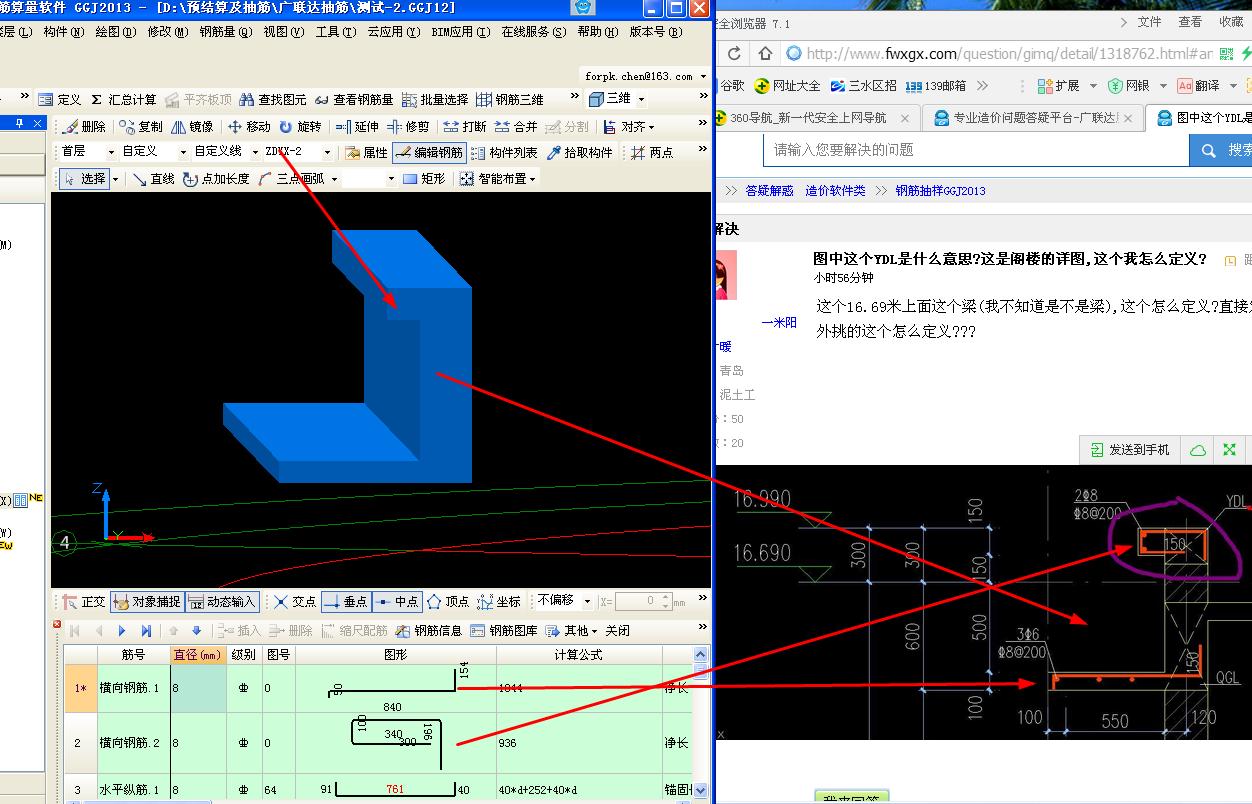

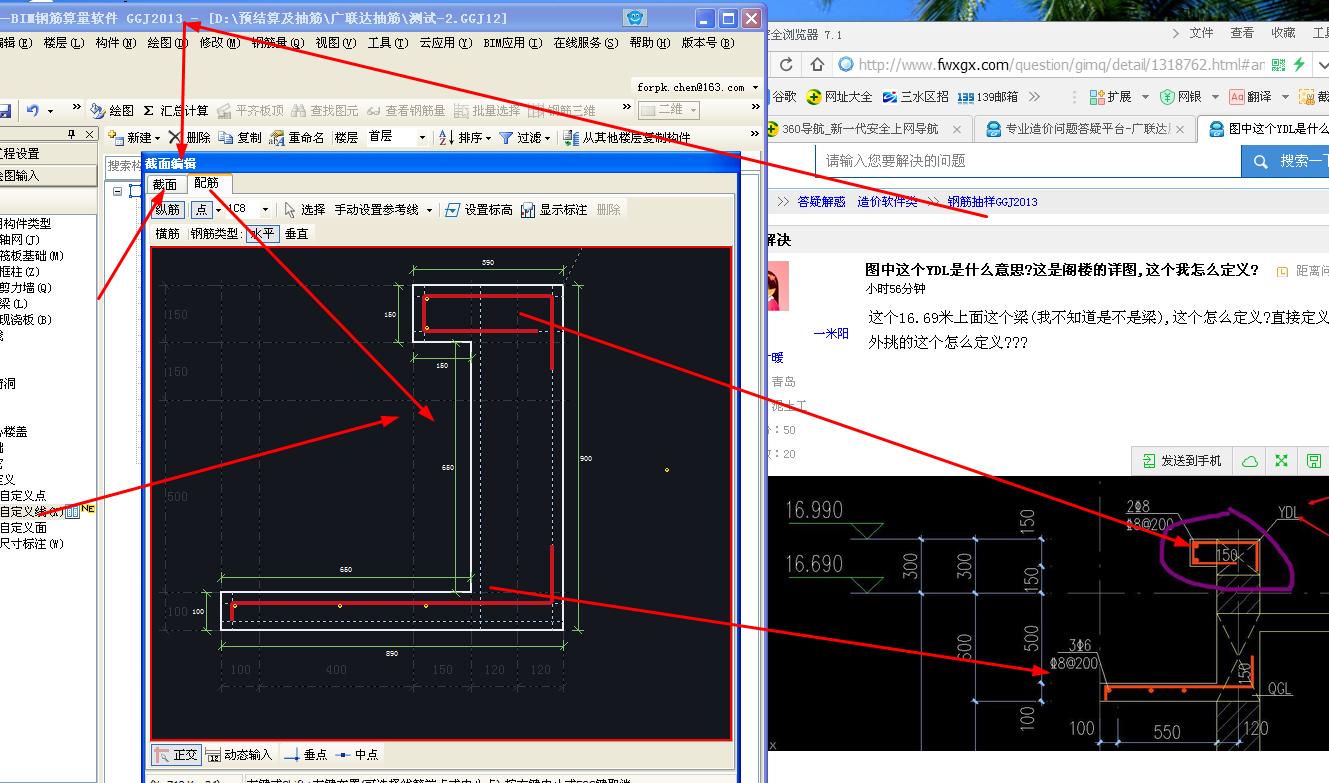

答：嚴格來說是壓頂，是異形壓頂。鋼筋算量可用異形壓頂定義并布置，也可以用異形圈梁代替。但是最好的方法是自定義線，目的是計算鋼筋量，畫出截面，配上鋼筋，在平面圖中按設計圖畫線，匯總計算就出結算了。
2015-04-11 10:40:26
-
親，這個YDL，就是混凝土壓頂
您用壓頂定義繪制就好了
2015-04-11 09:13:55
-
這就是壓頂梁，用異形梁直接定義布置就可以。
畫圖后用單對齊功能對齊就行了。
2015-04-11 09:15:57
-
YQL,壓頂圈梁的首字母。。建議不要用壓頂定義，因為，壓頂里沒有縱筋的輸入。。建議用圈梁定義。。把整個部分定義到壓頂圈梁里面，2c8輸入到上下縱筋里。c8-200在其他鋼筋里面輸入找個相似的，輸入尺寸即可
2015-04-11 09:23:59
-
這個是混凝土壓頂
2015-04-11 09:25:14
-
YDL,這個表示壓頂梁。你看圖，就知道表示壓頂。。用圈梁繪制。在鋼筋跟圖形里都比較好處理
2015-04-11 09:51:54
-
這個是壓頂梁，用圈梁來定義即可
2015-04-11 09:36:20
