折梁是什么，怎么繪制的

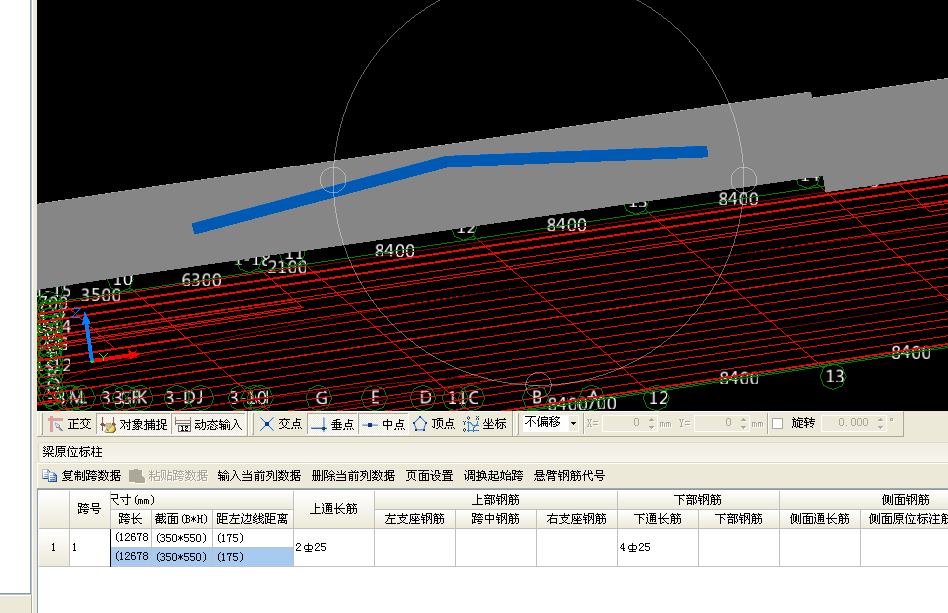

如圖，這個折梁的原位標注是就表示最右邊的縱向梁嗎，如果折梁是1跨的話，那就是一整個梁，沒法對彎折的那個縱向梁進行原位標注了，怎么解決呢。是不是CAD圖紙繪制錯了
全部回答
(9)
首答僅用{{minutesHtml}}
-
已采納
2014-08-26 09:14:05
-
如圖所示就是折梁 一跨也可以是折梁 你看下該位置的板 調整好板的標高直接平齊板頂就可以了
2014-08-25 17:47:58
-
你好，折梁應根據板圖來確定彎折位置，一般的應該是斜屋面板。
2014-08-25 17:46:55
-
使用打斷命令后變斜梁
2014-08-26 09:25:08
-
你說的是那條梁，你這沒有折梁就是了，設計也沒有什么錯誤。
2014-08-25 16:41:03
-
您好，看一下圖紙位置的結構圖中是否有板的存在（平起板頂）或者有造型，，所示梁正常繪制就可以，集中標注和原味標注都表示就可以，，，
2014-08-25 16:50:32
-
折梁就是一道梁中間有個非90度彎折，不斷開，是連續的。你的圖中沒有折梁
2014-08-25 16:51:32
-
看了您的截圖只有下邊外挑部分橫向是折梁。畫上圖元根據圖示位置打斷調整梁標高后合并來實現；還可以畫上梁圖元暫不處理，板圖元三點定義斜板后，在梁構件下采用平齊板頂，點擊要折的梁回車OK了
2014-08-25 17:12:00
-
如果是立面上的折梁，就可以通過調整起頂點標高來設定
