構造柱大樣圖中標注鋼筋伸入墻內，如何讓在GGJ2013中畫出？
如圖，構造柱的截面本是矩形規則圖形，在定義了柱子之后，如何定義鋼筋？ 諸如此類構件的鋼筋都是如何處理的？怎么畫到軟件里？ 已經試著用異形柱、參數化柱，都無法滿足條件，求大牛指導~先謝過了
全部回答
(2)
首答僅用{{minutesHtml}}
-

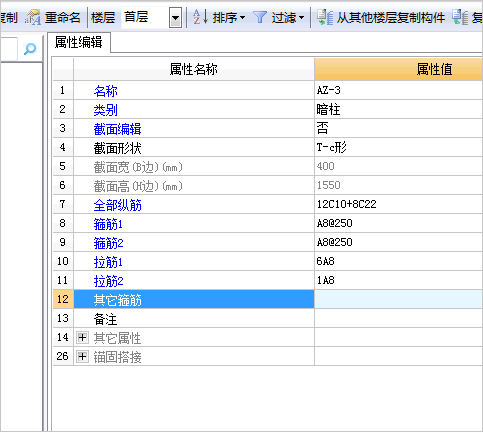

已采納定義暗柱，選擇參數化圖形，在屬性編輯里輸入鋼筋。
2013-10-22 16:34:25
-
這個也可以用欄板構件來定義畫，匯總計算后修改水平筋的彎折長度，你用暗柱定義的話也可以，A8-150在其它鋼筋里輸入
2013-10-22 17:07:54
